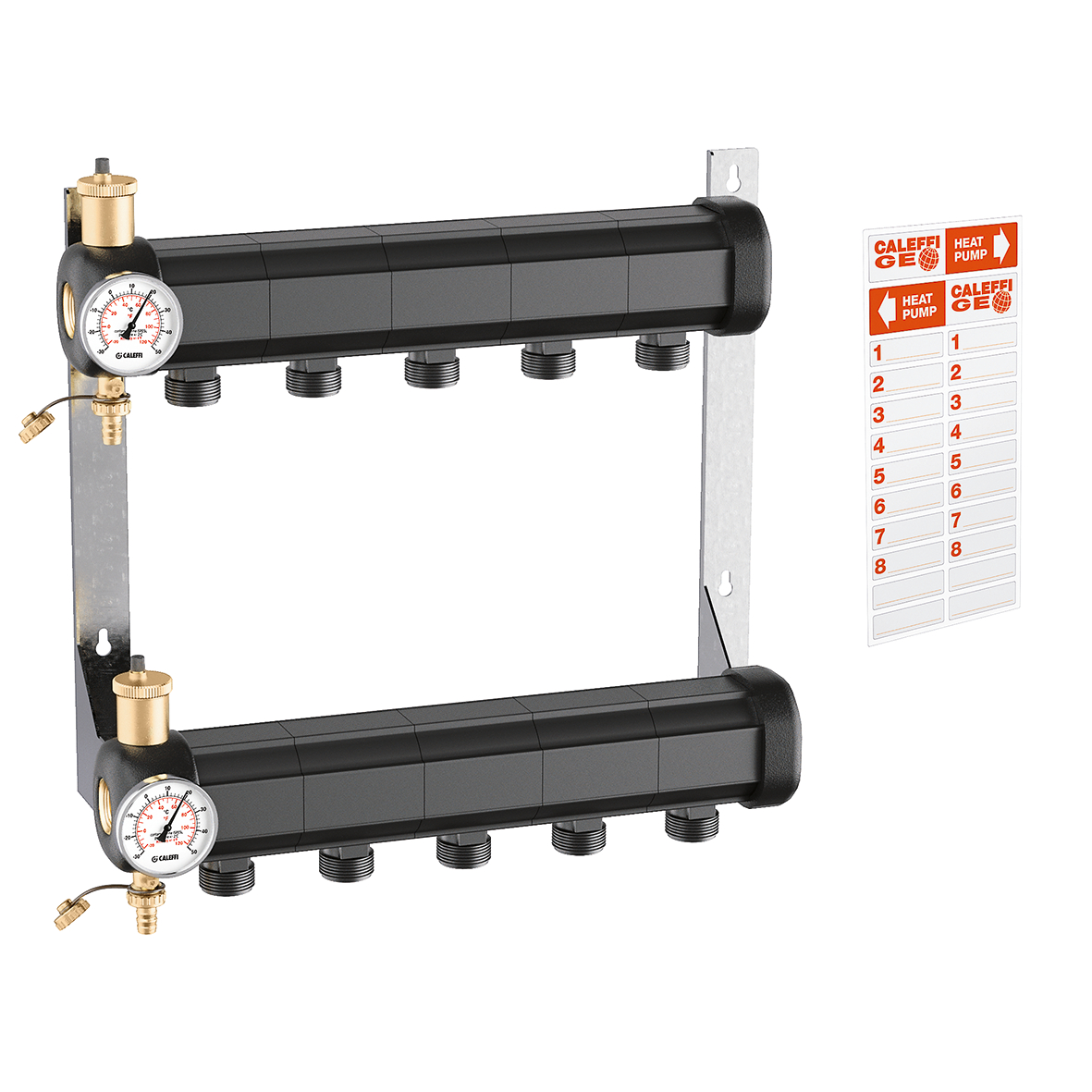

Kolektor gjeotermik i montuar paraprakisht.
Përshkrimi i produktit
Kolektor gjeotermik i montuar paraprakisht.
Të dhënat teknike
Presioni maksimal i funksionimit:
6 bar
Presioni maksimal i provës hidraulike:
10 bar
Gama e temperaturës mesatare:
-10–60 °C
Gama e temperaturës së ambientit:
-20–60 °C
Përqindja maksimale e glikolit:
50 %
Mesatare:
tretësirat e glikolit, Ujë
Shpejtësia maksimale e rekomanduar e rrjedhës:
7 m³/h
DN:
DN 50 (trupi)
pdf
Skicat dhe specifikimet
| Numri i pjesës | Lidhjet | Lidhja e daljes | |
|---|---|---|---|
| 1107B5 | G 1 1/4" (ISO 228-1) F |
42 p.2,5 TR 2 dalje |
|
|
Modele 3D
Teksti i tenderit
Kolektor gjeotermik i montuar paraprakisht. Lidhjet: G 1 1/4" (ISO 228-1) F. Lidhja e daljes: 42 p.2,5 TR, 2 dalje. Presioni maksimal i funksionimit: 6 bar. Presioni maksimal i provës hidraulike: 10 bar. Gama e temperaturës mesatare: -10–60 °C. Gama e temperaturës së ambientit: -20–60 °C. Përqindja maksimale e glikolit: 50 %. Mesatare: tretësirat e glikolit. Shpejtësia maksimale e rekomanduar e rrjedhës: 7 m³/h. DN: DN 50 (trupi).
SCIP code
f1dd7568-340c-44ae-b328-25975dc45cc0
|
|||
| 1107C5 | G 1 1/4" (ISO 228-1) F |
42 p.2,5 TR 3 dalje |
|
|
Skica 2D
dwg
Ndaje këtë skedar
Shkarkoje këtë skedar
dxf
Ndaje këtë skedar
Shkarkoje këtë skedar
Modele 3D
Teksti i tenderit
Kolektor gjeotermik i montuar paraprakisht. Lidhjet: G 1 1/4" (ISO 228-1) F. Lidhja e daljes: 42 p.2,5 TR, 3 dalje. Presioni maksimal i funksionimit: 6 bar. Presioni maksimal i provës hidraulike: 10 bar. Gama e temperaturës mesatare: -10–60 °C. Gama e temperaturës së ambientit: -20–60 °C. Përqindja maksimale e glikolit: 50 %. Mesatare: Ujë. Shpejtësia maksimale e rekomanduar e rrjedhës: 7 m³/h. DN: DN 50 (trupi).
SCIP code
52fcd6ec-6a94-44f3-8f42-26fc62720005
|
|||
| 1107D5 | G 1 1/4" (ISO 228-1) F |
42 p.2,5 TR 4 dalje |
|
|
Skica 2D
dwg
Ndaje këtë skedar
Shkarkoje këtë skedar
dxf
Ndaje këtë skedar
Shkarkoje këtë skedar
Modele 3D
Teksti i tenderit
Kolektor gjeotermik i montuar paraprakisht. Lidhjet: G 1 1/4" (ISO 228-1) F. Lidhja e daljes: 42 p.2,5 TR, 4 dalje. Presioni maksimal i funksionimit: 6 bar. Presioni maksimal i provës hidraulike: 10 bar. Gama e temperaturës mesatare: -10–60 °C. Gama e temperaturës së ambientit: -20–60 °C. Përqindja maksimale e glikolit: 50 %. Mesatare: tretësirat e glikolit. Shpejtësia maksimale e rekomanduar e rrjedhës: 7 m³/h. DN: DN 50 (trupi).
SCIP code
dadb4ebc-10b0-42a8-9024-a2a6f8e4b525
|
|||
| 1107E5 | G 1 1/4" (ISO 228-1) F |
42 p.2,5 TR 5 dalje |
|
|
Modele 3D
Teksti i tenderit
Kolektor gjeotermik i montuar paraprakisht. Lidhjet: G 1 1/4" (ISO 228-1) F. Lidhja e daljes: 42 p.2,5 TR, 5 dalje. Presioni maksimal i funksionimit: 6 bar. Gama e temperaturës mesatare: -10–60 °C. Gama e temperaturës së ambientit: -20–60 °C. Përqindja maksimale e glikolit: 50 %. Mesatare: tretësirat e glikolit, Ujë. Shpejtësia maksimale e rekomanduar e rrjedhës: 7 m³/h. DN: DN 50 (trupi).
SCIP code
3f1a41df-74cd-4ff7-b527-9c54baa7d6e0
|
|||
| 1107F5 | G 1 1/4" (ISO 228-1) F |
42 p.2,5 TR 6 dalje |
|
|
Modele 3D
Teksti i tenderit
Kolektor gjeotermik i montuar paraprakisht. Lidhjet: G 1 1/4" (ISO 228-1) F. Lidhja e daljes: 42 p.2,5 TR, 6 dalje. Presioni maksimal i funksionimit: 6 bar. Presioni maksimal i provës hidraulike: 10 bar. Gama e temperaturës mesatare: -10–60 °C. Gama e temperaturës së ambientit: -20–60 °C. Përqindja maksimale e glikolit: 50 %. Mesatare: tretësirat e glikolit. Shpejtësia maksimale e rekomanduar e rrjedhës: 7 m³/h. DN: DN 50 (trupi).
SCIP code
a18650b9-7323-425a-9a53-56431b4b8fe8
|
|||
| 1107G5 | G 1 1/4" (ISO 228-1) F |
42 p.2,5 TR 7 dalje |
|
|
Modele 3D
Teksti i tenderit
Kolektor gjeotermik i montuar paraprakisht. Lidhjet: G 1 1/4" (ISO 228-1) F. Lidhja e daljes: 42 p.2,5 TR, 7 dalje. Presioni maksimal i funksionimit: 6 bar. Presioni maksimal i provës hidraulike: 10 bar. Gama e temperaturës mesatare: -10–60 °C. Gama e temperaturës së ambientit: -20–60 °C. Përqindja maksimale e glikolit: 50 %. Mesatare: tretësirat e glikolit. Shpejtësia maksimale e rekomanduar e rrjedhës: 7 m³/h. DN: DN 50 (trupi).
SCIP code
b446b73a-f172-4281-a597-2a07d6a56648
|
|||
| 1107H5 | G 1 1/4" (ISO 228-1) F |
42 p.2,5 TR 8 dalje |
|
|
Modele 3D
Teksti i tenderit
Kolektor gjeotermik i montuar paraprakisht. Lidhjet: G 1 1/4" (ISO 228-1) F. Lidhja e daljes: 42 p.2,5 TR, 8 dalje. Presioni maksimal i funksionimit: 6 bar. Presioni maksimal i provës hidraulike: 10 bar. Gama e temperaturës mesatare: -10–60 °C. Gama e temperaturës së ambientit: -20–60 °C. Përqindja maksimale e glikolit: 50 %. Mesatare: Ujë. Shpejtësia maksimale e rekomanduar e rrjedhës: 7 m³/h. DN: DN 50 (trupi).
SCIP code
55deb742-f706-42f5-bfcc-9c75d612b6f8
|
|||
bim
igs
stp
Pipe Sizer Caleffi
