Колектор за дистрибуција на проток.
Опис на производот
Колектор за дистрибуција на проток.
Комплетно со вентил за заклучување за предрегулација на брзината на проток.
Технички податоци
Централно растојание на излезот:
50 mm
Среден температурен опсег:
5–100 °C
Максимален работен притисок:
10 bar
Преземи
pdf
Цртежи и спецификации
| Број на дел | Поврзување 1 | Поврзување 2 | Излезна врска |
|---|---|---|---|
| 662125 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 2 излези |
|
3D модели
Текст за опис
CALEFFI, 662125.
Колектор за дистрибуција на проток.
Комплетно со вентил за заклучување за предрегулација на брзината на проток.
Поврзување 1: G 1" (ISO 228-1) F. Поврзување 2: G 1" A (ISO 228-1) M. Излезна врска: G 3/4" A (ISO 228-1) M, 2 излези, Приклучок за фитинзи Caleffi. Максимален работен притисок: 10 bar. Среден температурен опсег: 5–100 °C. Централно растојание на излезот: 50 mm.
SCIP code
a587dc89-06e6-4a79-8835-1e06ec29b980
|
|||
| 662135 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 3 излези |
|
3D модели
Текст за опис
CALEFFI, 662135.
Колектор за дистрибуција на проток.
Комплетно со вентил за заклучување за предрегулација на брзината на проток.
Поврзување 1: G 1" (ISO 228-1) F. Поврзување 2: G 1" A (ISO 228-1) M. Излезна врска: G 3/4" A (ISO 228-1) M, 3 излези, Приклучок за фитинзи Caleffi. Максимален работен притисок: 10 bar. Среден температурен опсег: 5–100 °C. Централно растојание на излезот: 50 mm.
SCIP code
e76be1d5-bb4c-4161-b355-6a6700ab7d1c
|
|||
| 662145 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 4 излези |
|
3D модели
Текст за опис
CALEFFI, 662145.
Колектор за дистрибуција на проток.
Комплетно со вентил за заклучување за предрегулација на брзината на проток.
Поврзување 1: G 1" (ISO 228-1) F. Поврзување 2: G 1" A (ISO 228-1) M. Излезна врска: G 3/4" A (ISO 228-1) M, 4 излези, Приклучок за фитинзи Caleffi. Максимален работен притисок: 10 bar. Среден температурен опсег: 5–100 °C. Централно растојание на излезот: 50 mm.
SCIP code
dd95d05a-f6cf-4e52-8b81-f9ea19531ddf
|
|||
| 662155 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 5 излези |
|
3D модели
Текст за опис
CALEFFI, 662155.
Колектор за дистрибуција на проток.
Комплетно со вентил за заклучување за предрегулација на брзината на проток.
Поврзување 1: G 1" (ISO 228-1) F. Поврзување 2: G 1" A (ISO 228-1) M. Излезна врска: G 3/4" A (ISO 228-1) M, 5 излези, Приклучок за фитинзи Caleffi. Максимален работен притисок: 10 bar. Среден температурен опсег: 5–100 °C. Централно растојание на излезот: 50 mm.
SCIP code
171b5f52-4a40-4df1-b2c9-d5202577a6a7
|
|||

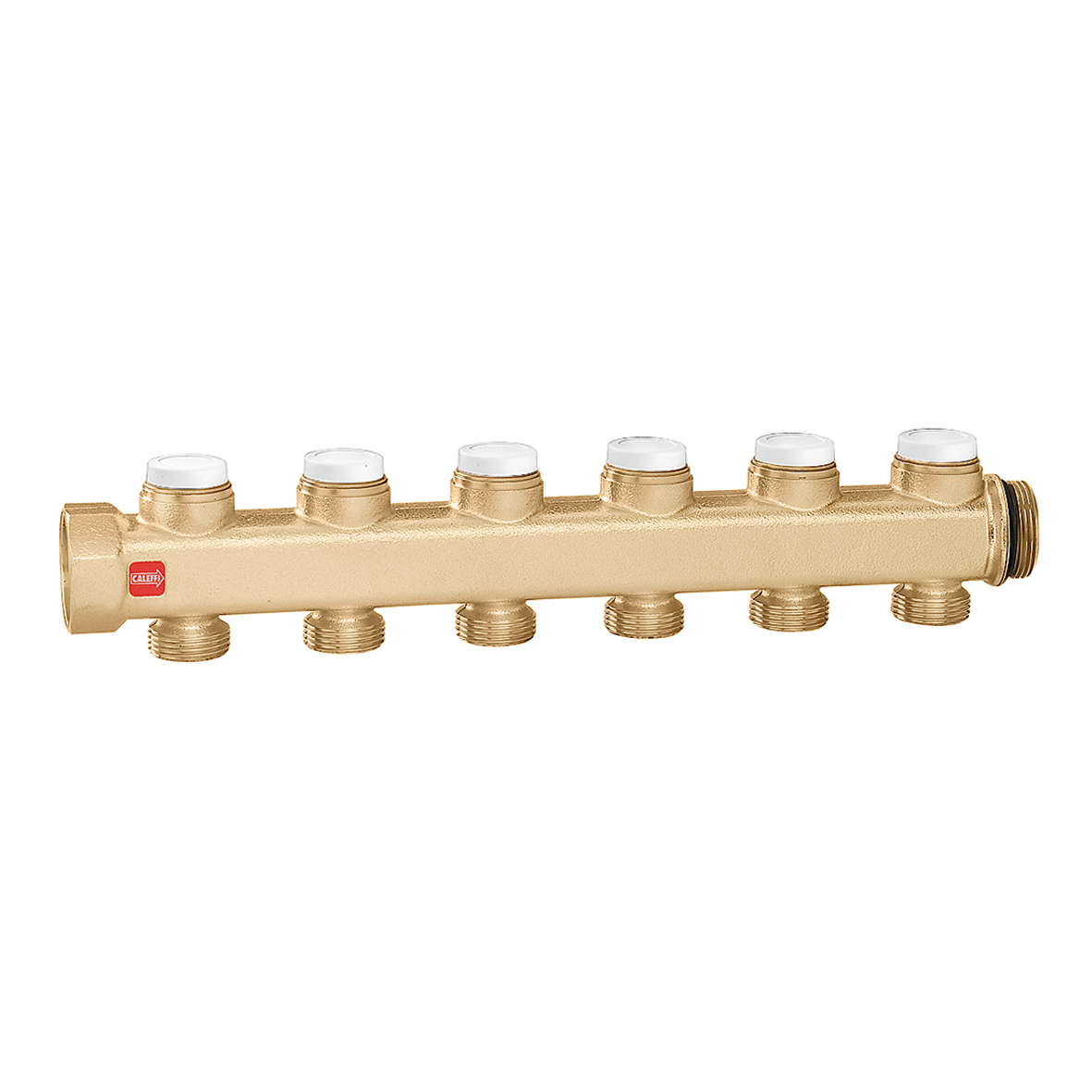

| 662165 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 6 излези |
|
3D модели
Текст за опис
CALEFFI, 662165.
Колектор за дистрибуција на проток.
Комплетно со вентил за заклучување за предрегулација на брзината на проток.
Поврзување 1: G 1" (ISO 228-1) F. Поврзување 2: G 1" A (ISO 228-1) M. Излезна врска: G 3/4" A (ISO 228-1) M, 6 излези, Приклучок за фитинзи Caleffi. Максимален работен притисок: 10 bar. Среден температурен опсег: 5–100 °C. Централно растојание на излезот: 50 mm.
SCIP code
5085e003-8d0b-4e8e-a629-a96555bc09ae
|
|||
