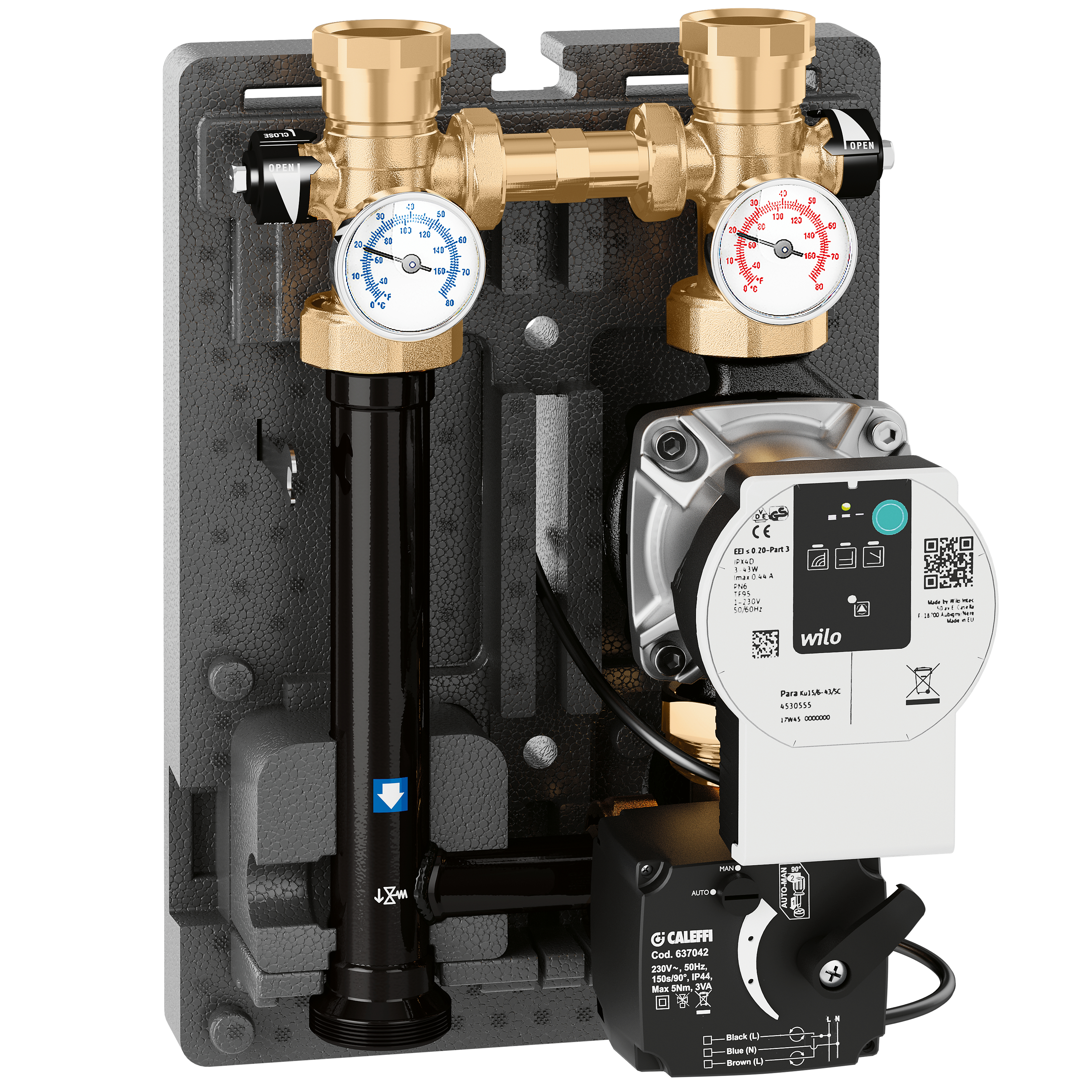

Моторизирана регулациона единица за системи за греење и ладење, DN 32.
Опис на производот
Моторизирана регулациона единица за системи за греење и ладење, DN 32.
Регулација со тринасочен секторски вентил.
Активатор со контролен сигнал за три точки.
Десно - лево може да се заменат.
Со изолација.
Со помошен микропрекинувач.
Технички податоци
Максимален работен притисок:
10 bar
Примарен работен температурен опсег на влезот:
5–100 °C
Напојување со електрична енергија:
230V (AC)
Главно централно растојание:
125 mm
Работно време:
150, 75 s, 150 s
Време на работа - Белешки:
Ротација од 90°
Сертификати
pdf
Цртежи и спецификации
| Број на дел | поврзување од страна на системот | поврзување од страна на котелот | Стапка на проток со достапна глава 4 mca |
|---|---|---|---|
| 167662HE4 | G 1 1/4" (ISO 228-1) F |
G 1 1/2" A (ISO 228-1) M |
2,2 m³/h |
|
Вид на пумпа
Para 25-9
|
|||
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизирана регулациона единица за системи за греење и ладење, DN 32.
Со изолација.
Со помошен микропрекинувач.
Регулација со тринасочен секторски вентил.
Активатор со контролен сигнал за три точки.
Десно - лево може да се заменат. поврзување од страна на системот: G 1 1/4" (ISO 228-1) F. поврзување од страна на котелот: G 1 1/2" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Примарен работен температурен опсег на влезот: 5–100 °C. Напојување со електрична енергија: 230V (AC). Главно централно растојание: 125 mm. Стапка на проток со достапна глава 4 mca: 2,2 m³/h. Вид на пумпа: Para 25-9. Работно време: 150, 75 s (Ротација од 90°).
SCIP code
375fe02e-d029-4738-a96c-7828eac8c7d7
|
|||
| 167664HE4 | G 1 1/4" (ISO 228-1) F |
G 1/2" A (ISO 228-1) M |
2,2 m³/h |
|
Вид на пумпа
Para 25-9
|
|||
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизирана регулациона единица за системи за греење и ладење, DN 32.
Со изолација.
Со помошен микропрекинувач.
Регулација со тринасочен секторски вентил.
Активатор со контролен сигнал за три точки.
Десно - лево може да се заменат. поврзување од страна на системот: G 1 1/4" (ISO 228-1) F. поврзување од страна на котелот: G 1/2" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Примарен работен температурен опсег на влезот: 5–100 °C. Напојување со електрична енергија: 230V (AC). Главно централно растојание: 125 mm. Стапка на проток со достапна глава 4 mca: 2,2 m³/h. Вид на пумпа: Para 25-9. Работно време: 150 s (Ротација од 90°).
SCIP code
e14c9fcb-10ce-4ca0-99e5-c101423be3e1
|
|||
