Série 6000

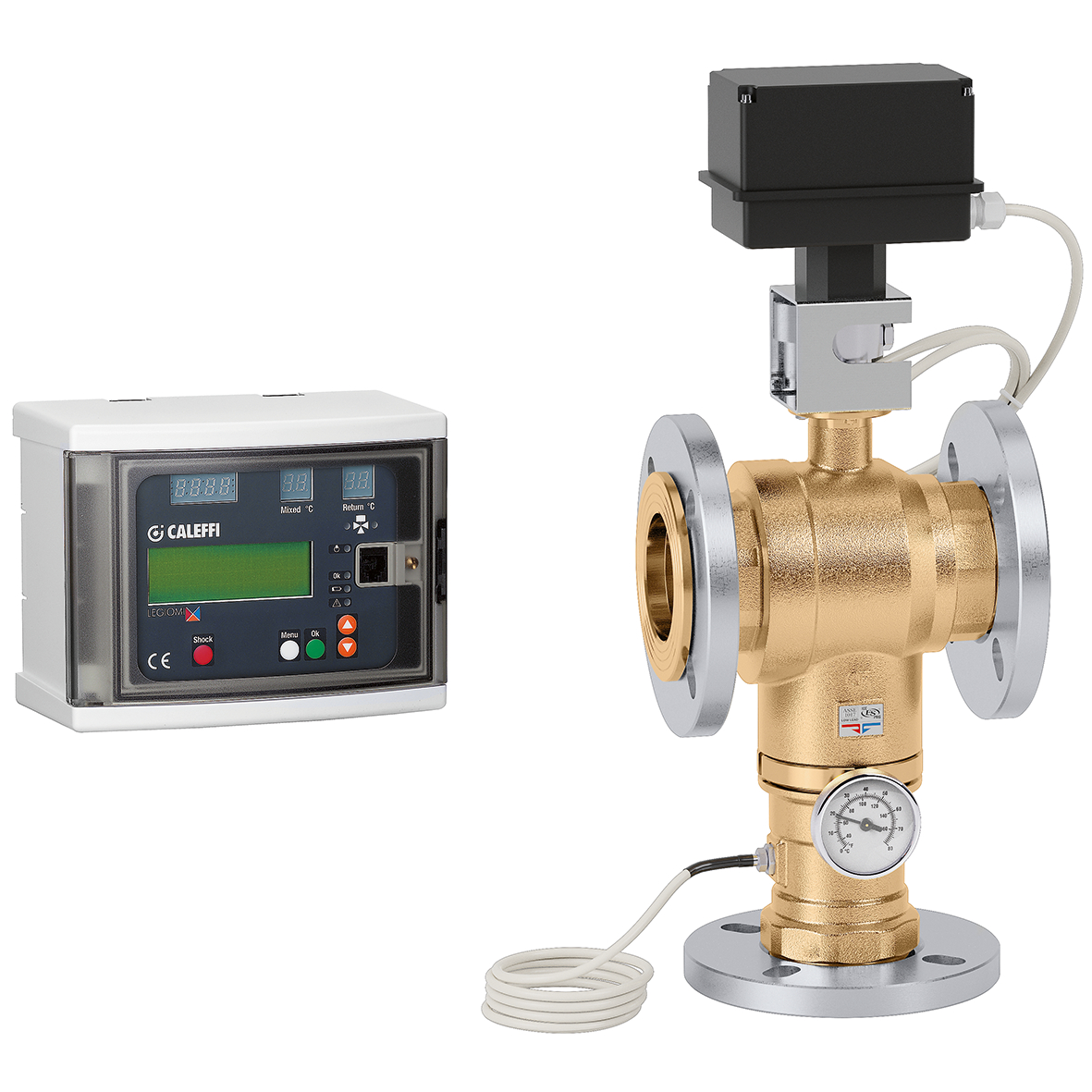

LEGIOMIX, Elektronický zmiešavací ventil s programovateľnou tepelnou dezinfekciou a kontrolou dezinfekcie, 24 V. Prírubový spoj PN 16.

Stiahnuť vo vysokom rozlíšení

Opis produktu

Elektronický zmiešavací ventil s programovateľnou tepelnou dezinfekciou a kontrolou dezinfekcie, 24 V. Prírubový spoj PN 16.

S prídavným mikrospínačom.
PATENT

Technické údaje

Maximálny prevádzkový tlak: 10 bar

Stredný rozsah teploty prostredia: 0–100 °C

Rozsah nastavenia teploty: 20–85 °C

Teplotný rozsah dezinfekcie: 40–85 °C

Elektrické napájanie: 24 V (AC)

Spotreba energie: (6,5+10,5) VA

Trieda ochrany: IP 65

Certifikácie

Stiahnuť

Výkresy a špecifikácie

Číslo dielu	Prípojka	DN	Kv
600016	DN 65 (EN 1092-1) PN 16	DN 65 (telo)	90,0 m³/h
3D modely bim Text ponuky Elektronický zmiešavací ventil s programovateľnou tepelnou dezinfekciou a kontrolou dezinfekcie, 24 V. Prírubový spoj PN 16. S prídavným mikrospínačom. Prípojka: DN 65 (EN 1092-1) PN 16. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 0–100 °C. Rozsah nastavenia teploty: 20–85 °C. Teplotný rozsah dezinfekcie: 40–85 °C. Elektrické napájanie: 24 V (AC). Spotreba energie: (6,5+10,5) VA. Trieda ochrany: IP 65. DN: DN 65 (telo). Kv: 90,0 m³/h. SCIP code 92c20354-5ab6-46e9-b2e2-da06a1bb9fce
600018	DN 80 (EN 1092-1) PN 16	DN 80 (telo)	105,0 m³/h
3D modely bim Text ponuky Elektronický zmiešavací ventil s programovateľnou tepelnou dezinfekciou a kontrolou dezinfekcie, 24 V. Prírubový spoj PN 16. S prídavným mikrospínačom. Prípojka: DN 80 (EN 1092-1) PN 16. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 0–100 °C. Rozsah nastavenia teploty: 20–85 °C. Teplotný rozsah dezinfekcie: 40–85 °C. Elektrické napájanie: 24 V (AC). Spotreba energie: (6,5+10,5) VA. Trieda ochrany: IP 65. DN: DN 80 (telo). Kv: 105,0 m³/h. SCIP code 58c19c61-04fe-4115-b60b-cc559840402b
