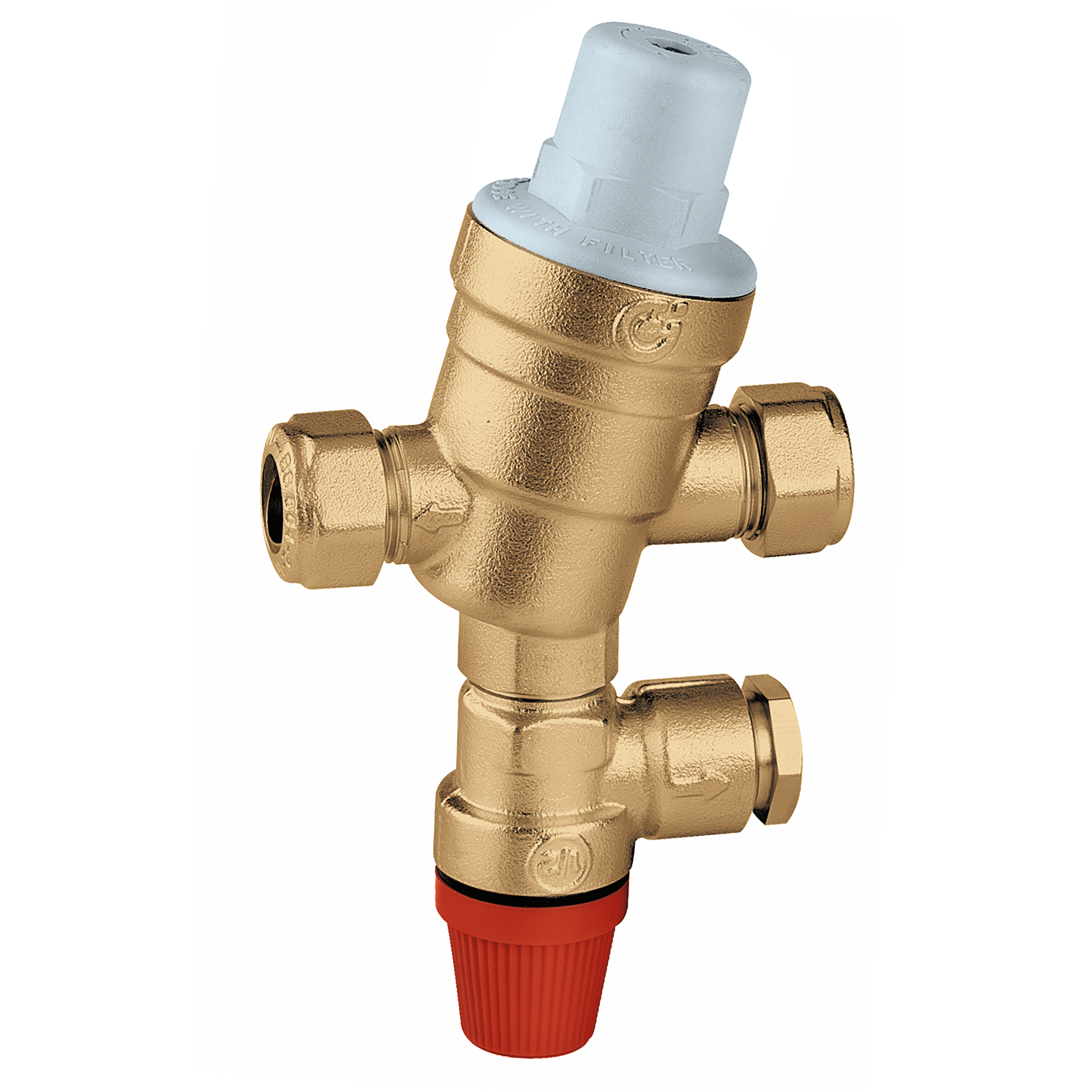

Šikmý tlakový redukčný ventil s kompresnými koncovkami a zabudovaným poistným ventilom.
Opis produktu
Šikmý tlakový redukčný ventil s kompresnými koncovkami a zabudovaným poistným ventilom.
Vymeniteľná vložka a sitko.
Tlakový redukčný ventil.
Bezpečnostný poistný ventil.
Sedlo z nehrdzavejúcej ocele.
Technické údaje
Maximálny vstupný tlak:
1600 kPa
Stredný rozsah teploty prostredia:
2–40 °C
Rozsah nastavenia tlaku:
100–600 kPa
Materiál:
DR mosadz odolná voči vylúhovaniu zinku
Certifikácie
Stiahnuť
pdf
Výkresy a špecifikácie
| Číslo dielu | Prípojka | ||
|---|---|---|---|
| 533944 | Ø 15 |
||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Šikmý tlakový redukčný ventil s kompresnými koncovkami a zabudovaným poistným ventilom. Vymeniteľná vložka a sitko.
Tlakový redukčný ventil.
Bezpečnostný poistný ventil.
Sedlo z nehrdzavejúcej ocele. Prípojka: Ø 15. Maximálny vstupný tlak: 1600 kPa. Stredný rozsah teploty prostredia: 2–40 °C. Rozsah nastavenia tlaku: 100–600 kPa. Materiál: DR mosadz odolná voči vylúhovaniu zinku.
SCIP code
b3704a93-e520-4b22-a112-0be0ffccdc60
|
|||
| 533954 | Ø 22 |
||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Šikmý tlakový redukčný ventil s kompresnými koncovkami a zabudovaným poistným ventilom. Vymeniteľná vložka a sitko.
Tlakový redukčný ventil.
Bezpečnostný poistný ventil.
Sedlo z nehrdzavejúcej ocele. Prípojka: Ø 22. Maximálny vstupný tlak: 1600 kPa. Stredný rozsah teploty prostredia: 2–40 °C. Rozsah nastavenia tlaku: 100–600 kPa. Materiál: DR mosadz odolná voči vylúhovaniu zinku.
SCIP code
e24d3c5c-f09b-4aa5-bcd8-d317f93df6cb
|
|||
igs
stp
bim
DWS
