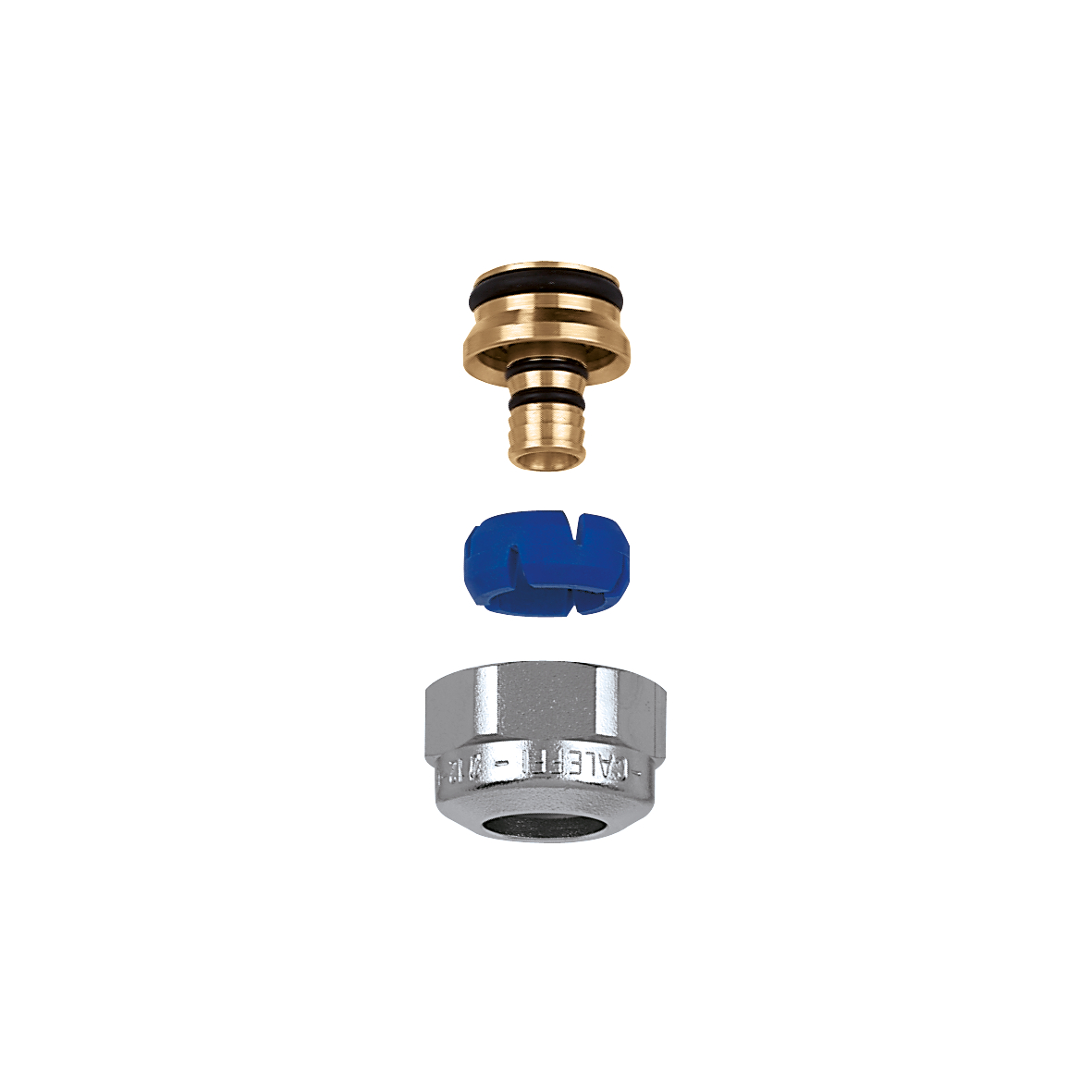

DARCAL, Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia.
Opis produktu
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia.
Technické údaje
Maximálny prevádzkový tlak:
10 bar
Stredný rozsah teploty prostredia:
5–75 °C
Povrchová úprava:
chróm
pdf
Výkresy a špecifikácie
| Číslo dielu | Prípojka | Prípojka A | |
|---|---|---|---|
| 681000 | 23 p. 1,5 |
Øvnútorný 7,5–8, Øvonkajší 12–14 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 7,5–8, Øvonkajší 12–14. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681002 | 23 p. 1,5 |
Øvnútorný 9–9,5, Øvonkajší 14–16 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 9–9,5, Øvonkajší 14–16. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681001 | 23 p. 1,5 |
Øvnútorný 9,5–10, Øvonkajší 12–14 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 9,5–10, Øvonkajší 12–14. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681006 | 23 p. 1,5 |
Øvnútorný 9,5–10, Øvonkajší 14–16 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 9,5–10, Øvonkajší 14–16. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681015 | 23 p. 1,5 |
Øvnútorný 10,5–11, Øvonkajší 14–16 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 10,5–11, Øvonkajší 14–16. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681017 | 23 p. 1,5 |
Øvnútorný 10,5–11, Øvonkajší 16–18 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 10,5–11, Øvonkajší 16–18. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681024 | 23 p. 1,5 |
Øvnútorný 11,5–12, Øvonkajší 14–16 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 11,5–12, Øvonkajší 14–16. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681026 | 23 p. 1,5 |
Øvnútorný 11,5–12, Øvonkajší 16–18 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 11,5–12, Øvonkajší 16–18. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681035 | 23 p. 1,5 |
Øvnútorný 12,5–13, Øvonkajší 16–18 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 12,5–13, Øvonkajší 16–18. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
| 681044 | 23 p. 1,5 |
Øvnútorný 13,5–14, Øvonkajší 16–18 |
|
|
3D modely
Text ponuky
Zverné šróbenie so samonastaviteľným koncovým prierezom pre jedno a viacvrstvové plastové potrubia. Prípojka: 23 p. 1,5, Prípojka pre armatúry Caleffi. Prípojka A: Øvnútorný 13,5–14, Øvonkajší 16–18. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–75 °C. Povrchová úprava: chróm.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
