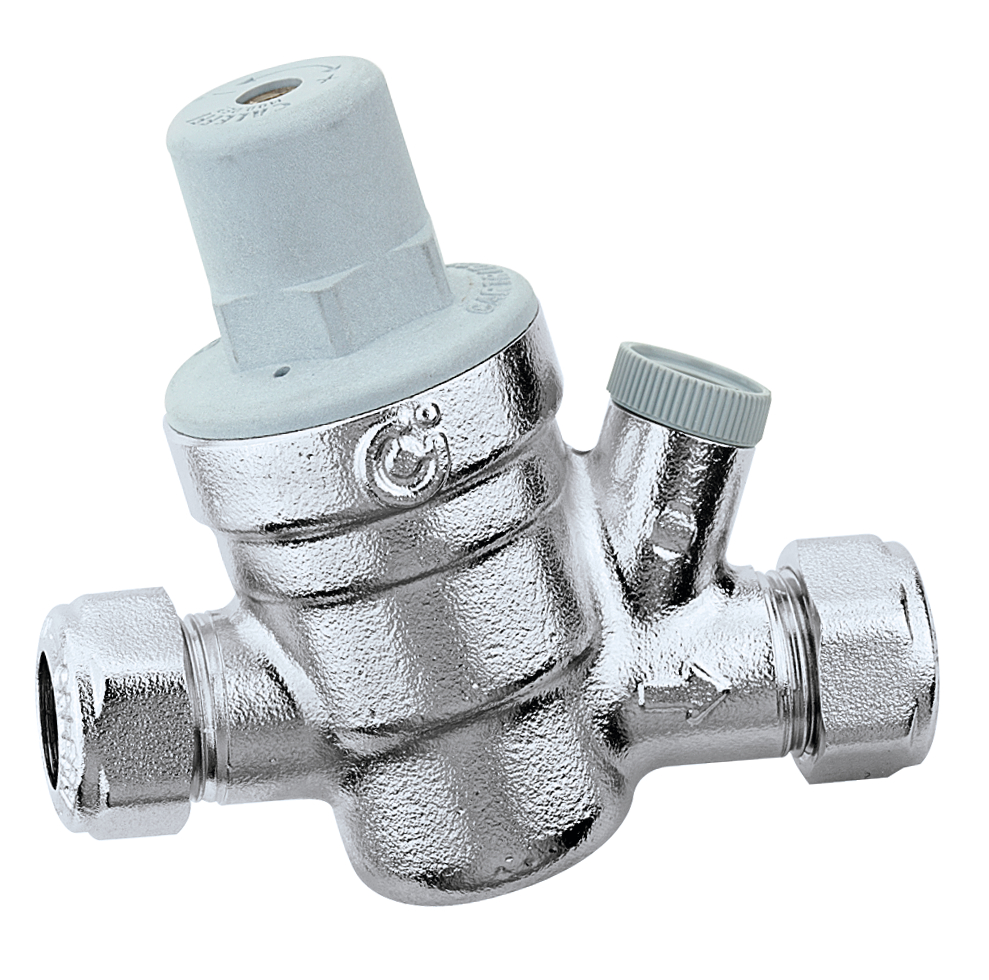

Šikmý tlakový redukčný ventil s kompresnými koncovkami.
Opis produktu
Šikmý tlakový redukčný ventil s kompresnými koncovkami.
Vymeniteľná vložka a sitko.
Technické údaje
Maximálny vstupný tlak:
16 bar
Stredný rozsah teploty prostredia:
2–40 °C
Rozsah nastavenia tlaku:
1–6 bar
Povrchová úprava:
chróm
Materiál:
DR mosadz odolná voči vylúhovaniu zinku
Certifikácie
pdf
Výkresy a špecifikácie
| Číslo dielu | Prípojka | ||
|---|---|---|---|
| 533741 | Ø 15 |
||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Šikmý tlakový redukčný ventil s kompresnými koncovkami. Vymeniteľná vložka a sitko. Prípojka: Ø 15. Maximálny vstupný tlak: 16 bar. Stredný rozsah teploty prostredia: 2–40 °C. Rozsah nastavenia tlaku: 1–6 bar. Povrchová úprava: chróm. Materiál: DR mosadz odolná voči vylúhovaniu zinku.
SCIP code
fcb81f8e-e538-4b6d-8111-2ff87807f048
|
|||
| 533751 | Ø 22 |
||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Šikmý tlakový redukčný ventil s kompresnými koncovkami. Vymeniteľná vložka a sitko. Prípojka: Ø 22. Maximálny vstupný tlak: 16 bar. Stredný rozsah teploty prostredia: 2–40 °C. Rozsah nastavenia tlaku: 1–6 bar. Povrchová úprava: chróm. Materiál: DR mosadz odolná voči vylúhovaniu zinku.
SCIP code
a2fe7dc0-470e-4ae3-b3c2-32f2d68fd3c2
|
|||
