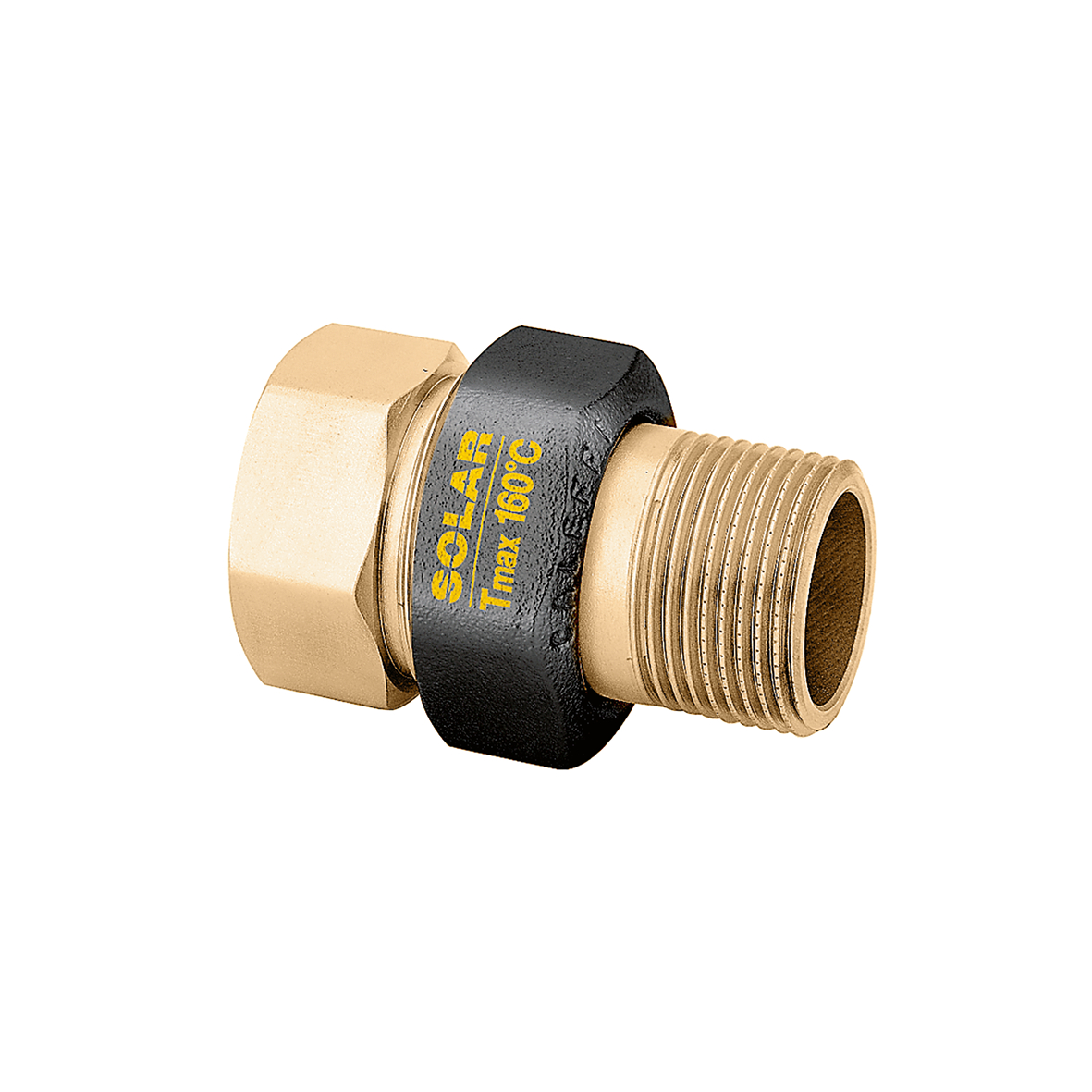

Три спојки за соларни термални системи.
Опис на производот
Три спојки за соларни термални системи.
Технички податоци
Максимален работен притисок:
16 bar
Среден температурен опсег:
-30–160 °C
Максимален процент на гликол:
50 %
средно:
вода, раствори на гликол
Преземи
pdf
Цртежи и спецификации
| Број на дел | Поврзување | Поврзување | |
|---|---|---|---|
| 588052 | G 3/4" (ISO 228-1) F влезови, синдикатот |
G 3/4" A (ISO 228-1) M крајниот излез, синдикатот |
|
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Три спојки за соларни термални системи. Поврзување: G 3/4" (ISO 228-1) F, влезови, синдикатот. Поврзување: G 3/4" A (ISO 228-1) M, крајниот излез, синдикатот. Максимален работен притисок: 16 bar. Среден температурен опсег: -30–160 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол.
SCIP code
b917b66d-9cae-4fc2-859b-a9edd8393684
|
|||
| 588062 | G 1" (ISO 228-1) F влезови, синдикатот |
G 1" A (ISO 228-1) M крајниот излез, синдикатот |
|
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Три спојки за соларни термални системи. Поврзување: G 1" (ISO 228-1) F, влезови, синдикатот. Поврзување: G 1" A (ISO 228-1) M, крајниот излез, синдикатот. Максимален работен притисок: 16 bar. Среден температурен опсег: -30–160 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол.
SCIP code
2cbb3f85-7c0d-4d52-b4d6-cec33d189331
|
|||
bim
igs
stp
