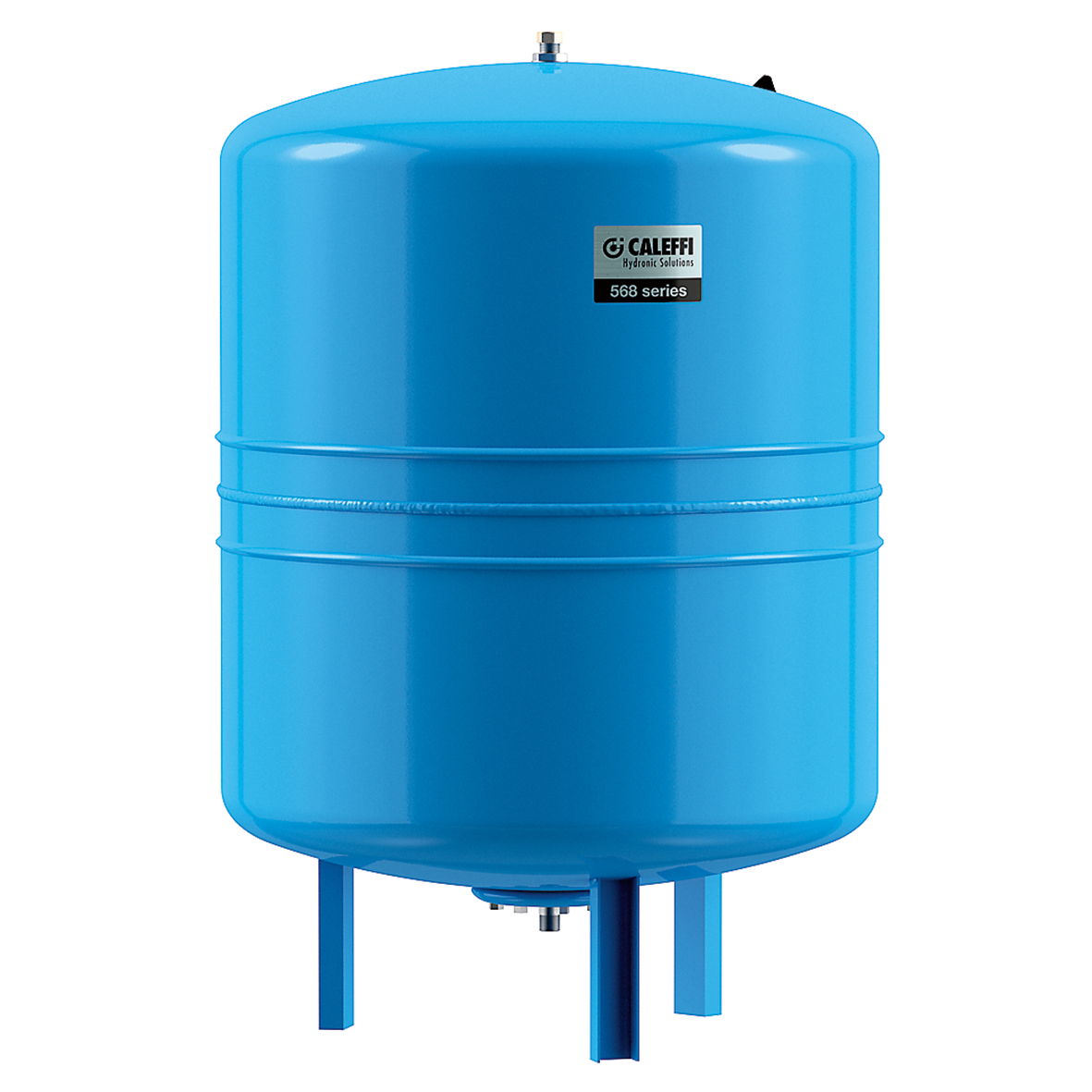

Заварен експанзионен сад, за системи за топла вода, EC сертификат.
Опис на производот
Заварен експанзионен сад, за системи за топла вода, EC сертификат.
Технички податоци
Максимален работен притисок:
10 bar
Работен температурен опсег на системот:
-10–70 °C
Температурен опсег на дијафрагмата:
-10–70 °C
Пред-полнење:
2,5 bar
Сертификати
pdf
Цртежи и спецификации
| Број на дел | Поврзување | Волумен | |
|---|---|---|---|
| 568050 | G 1" A (ISO 228-1) M |
50 l | |
|
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 50 l.
|
|||
| 568060 | G 1" A (ISO 228-1) M |
60 l | |
|
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 60 l.
|
|||
| 568080 | G 1" A (ISO 228-1) M |
80 l | |
|
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 80 l.
|
|||
| 568100 | G 1" A (ISO 228-1) M |
100 l | |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 100 l.
|
|||
| 568200 | G 1 1/4" A (ISO 228-1) M |
200 l | |
|
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1 1/4" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 200 l.
|
|||
| 568300 | G 1 1/4" A (ISO 228-1) M |
300 l | |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1 1/4" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 300 l.
|
|||
| 568400 | G 1 1/4" A (ISO 228-1) M |
400 l | |
|
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1 1/4" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 400 l.
|
|||
| 568500 | G 1 1/4" A (ISO 228-1) M |
500 l | |
|
3D модели
Текст за опис
Заварен експанзионен сад, за системи за топла вода, EC сертификат. Поврзување: G 1 1/4" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Работен температурен опсег на системот: -10–70 °C. Температурен опсег на дијафрагмата: -10–70 °C. Пред-полнење: 2,5 bar. Волумен: 500 l.
|
|||
