AUTOFLOW, Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик.
Опис на производот

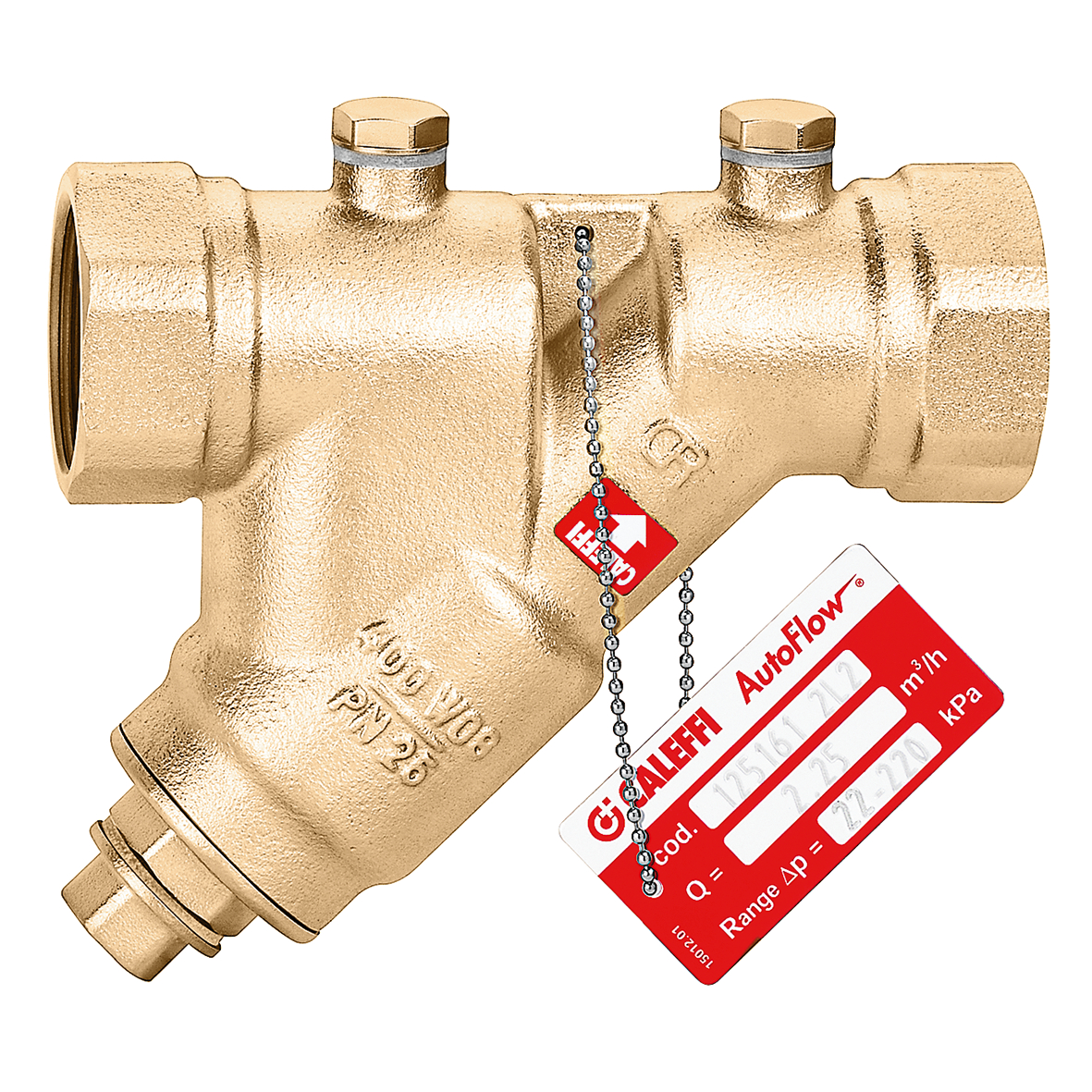

Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик.
Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод.
Технички податоци
Максимален работен притисок:
25 bar
Среден температурен опсег:
-20–110 °C
Максимален процент на гликол:
50 %
средно:
вода, раствори на гликол
Материјал:
месинг отпорен на децинкификација ДР
pdf
Цртежи и спецификации
| Број на дел | Поврзување | Забелешка | Kv |
|---|---|---|---|
| 125141*** (10–95 kPa) | G 1/2" (ISO 228-1) F |
0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 | 6,69 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода. Kv: 6,69 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125151*** (10–95 kPa) | G 3/4" (ISO 228-1) F |
0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 | 7,58 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 3/4" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 7,58 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125161*** (10–95 kPa) | G 1" (ISO 228-1) F |
0,7; 0,8; 0,9; 1,0 | 13,42 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 13,42 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125171*** (10–95 kPa) | G 1 1/4" (ISO 228-1) F |
0,7; 0,8; 0,9; 1,0 | 13,26 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1 1/4" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода. Kv: 13,26 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125181*** (10–95 kPa) | G 1 1/2" (ISO 228-1) F |
2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 | 34,72 m³/h |
|
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 34,72 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125191*** (10–95 kPa) | G 2" (ISO 228-1) F |
2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 | 37,38 m³/h |
|
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 37,38 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125141*** (22–210 kPa) | G 1/2" (ISO 228-1) F |
0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 | 6,69 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: раствори на гликол. Kv: 6,69 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125151 *** (22–210 kPa) | G 3/4" (ISO 228-1) F |
0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 | 7,58 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 3/4" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 7,58 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125161*** (22–210 kPa) | G 1" (ISO 228-1) F |
1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 | 13,42 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 13,42 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125171*** (22–210 kPa) | G 1 1/4" (ISO 228-1) F |
1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 | 13,26 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1 1/4" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: раствори на гликол. Kv: 13,26 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125181*** (22–210 kPa) | G 1 1/2" (ISO 228-1) F |
4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 | 34,72 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: раствори на гликол. Kv: 34,72 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125191*** (22–210 kPa) | G 2" (ISO 228-1) F |
4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 | 37,38 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 37,38 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125101*** (22–210 kPa) | G 2 1/2" (ISO 228-1) F |
9,0; 9,5; 10,0; 11,0; 12,0; 13,5; 14,5; 15,5; 16,5; 17,0 | 75,82 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 2 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: раствори на гликол. Kv: 75,82 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125141*** (40–390 kPa) | G 1/2" (ISO 228-1) F |
0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 | 6,69 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: раствори на гликол. Kv: 6,69 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125151*** (40–390 kPa) | G 3/4" (ISO 228-1) F |
0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 | 7,58 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 3/4" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 7,58 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125161*** (40–390 kPa) | G 1" (ISO 228-1) F |
2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 | 13,42 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 13,42 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125171*** (40–390 kPa) | G 1 1/4" (ISO 228-1) F |
2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 | 13,26 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1 1/4" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода. Kv: 13,26 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125181*** (40–390 kPa) | G 1 1/2" (ISO 228-1) F |
3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 | 34,72 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 1 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода. Kv: 34,72 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125191*** (40–390 kPa) | G 2" (ISO 228-1) F |
3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 | 37,38 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода, раствори на гликол. Kv: 37,38 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
| 125101*** (40–390 kPa) | G 2 1/2" (ISO 228-1) F |
6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 11,0; 18,0; 19,0; 20,0; 21,0; 22,0 | 75,82 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Автоматски регулатор на брзина на проток. AUTOFLOW® кертриџ од нерѓосувачки челик. Прецизност: ± 5 %.
Дизајниран за поврзување на точката на притисок и вентилот за одвод. Поврзување: G 2 1/2" (ISO 228-1) F. Максимален работен притисок: 25 bar. Среден температурен опсег: -20–110 °C. Максимален процент на гликол: 50 %. средно: вода. Kv: 75,82 m³/h. Материјал: месинг отпорен на децинкификација ДР.
|
|||
