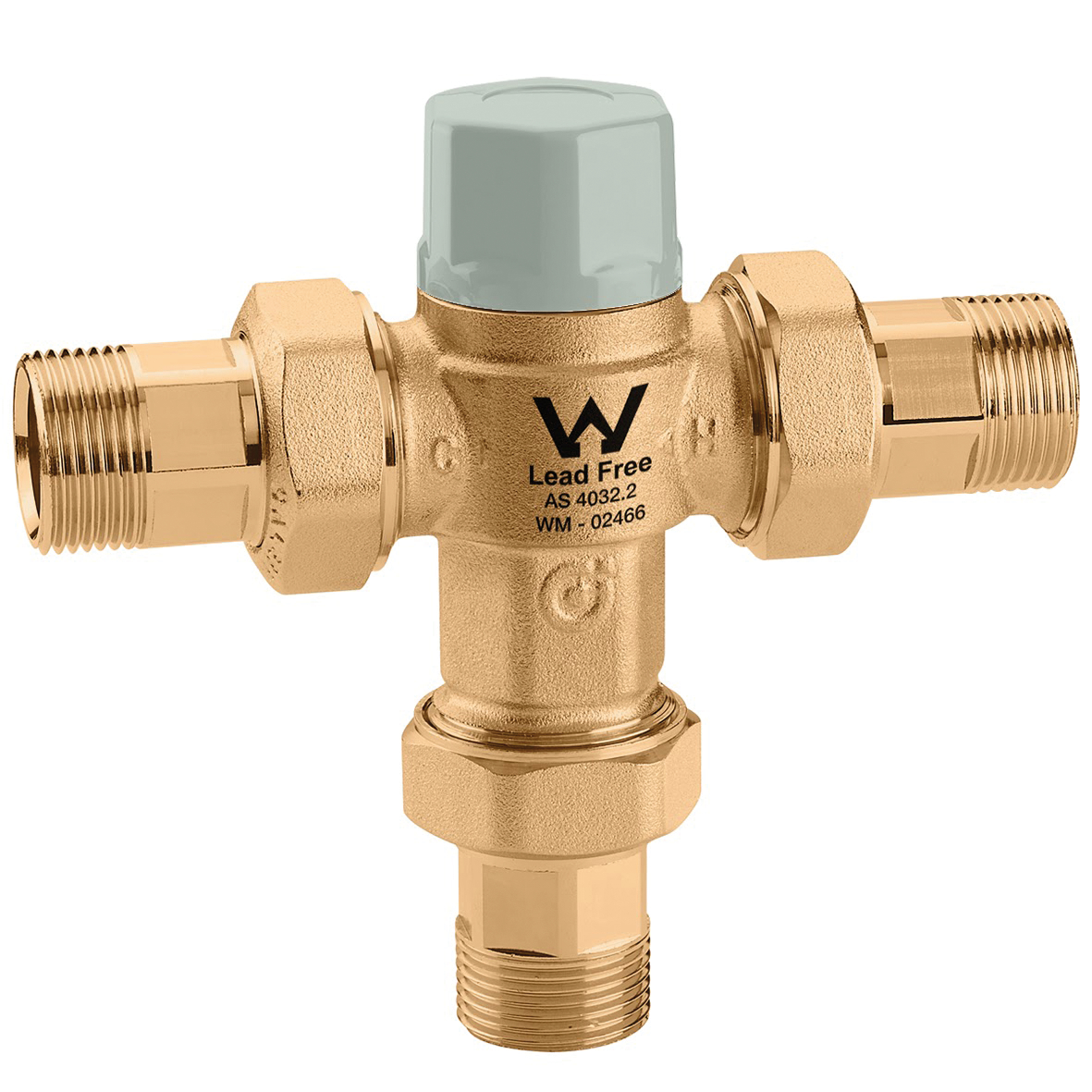

Zmiešavací ventil s ochranou proti obareniu, nastaviteľný. S uzatváracími ventilmi a filtrami na vstupoch.
Opis produktu
Zmiešavací ventil s ochranou proti obareniu, nastaviteľný. S uzatváracími ventilmi a filtrami na vstupoch.
Technické údaje
Maximálny prevádzkový tlak:
14 bar
Stredný rozsah teploty prostredia:
2–85 °C
Materiál:
DR mosadz z nízkym obsahom olova odolná voči vylúhovaniu zinku
Certifikácie
Stiahnuť
pdf
Výkresy a špecifikácie
| Číslo dielu | Prípojka | Rozsah nastavenia teploty | Kv |
|---|---|---|---|
| 521312 AUS | G 1/2" A (ISO 228-1) M spojka |
30–50 °C | 1,5 m³/h |
|
3D modely
Text ponuky
Zmiešavací ventil s ochranou proti obareniu, nastaviteľný. S uzatváracími ventilmi a filtrami na vstupoch.
Prípojka: G 1/2" A (ISO 228-1) M, spojka. Maximálny prevádzkový tlak: 14 bar. Stredný rozsah teploty prostredia: 2–85 °C. Rozsah nastavenia teploty: 30–50 °C. Kv: 1,5 m³/h. Materiál: DR mosadz z nízkym obsahom olova odolná voči vylúhovaniu zinku.
SCIP code
564db090-4507-4fea-aca2-6a397cab91de
|
|||
| 521319 AUS | G 3/4" A (ISO 228-1) M spojka |
30–50 °C | 1,7 m³/h |
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Zmiešavací ventil s ochranou proti obareniu, nastaviteľný. S uzatváracími ventilmi a filtrami na vstupoch.
Prípojka: G 3/4" A (ISO 228-1) M, spojka. Maximálny prevádzkový tlak: 14 bar. Stredný rozsah teploty prostredia: 2–85 °C. Rozsah nastavenia teploty: 30–50 °C. Kv: 1,7 m³/h. Materiál: DR mosadz z nízkym obsahom olova odolná voči vylúhovaniu zinku.
SCIP code
58a0a3f9-efec-434a-ba55-9c038719aad1
|
|||
| 521325 AUS | G 1" A (ISO 228-1) M spojka |
20–50 °C | 4,2 m³/h |
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Zmiešavací ventil s ochranou proti obareniu, nastaviteľný. S uzatváracími ventilmi a filtrami na vstupoch.
Prípojka: G 1" A (ISO 228-1) M, spojka. Maximálny prevádzkový tlak: 14 bar. Stredný rozsah teploty prostredia: 2–85 °C. Rozsah nastavenia teploty: 20–50 °C. Kv: 4,2 m³/h. Materiál: DR mosadz z nízkym obsahom olova odolná voči vylúhovaniu zinku.
SCIP code
299aa695-7cbb-4892-8942-75c8b1f9d8f5
|
|||
