Série 338

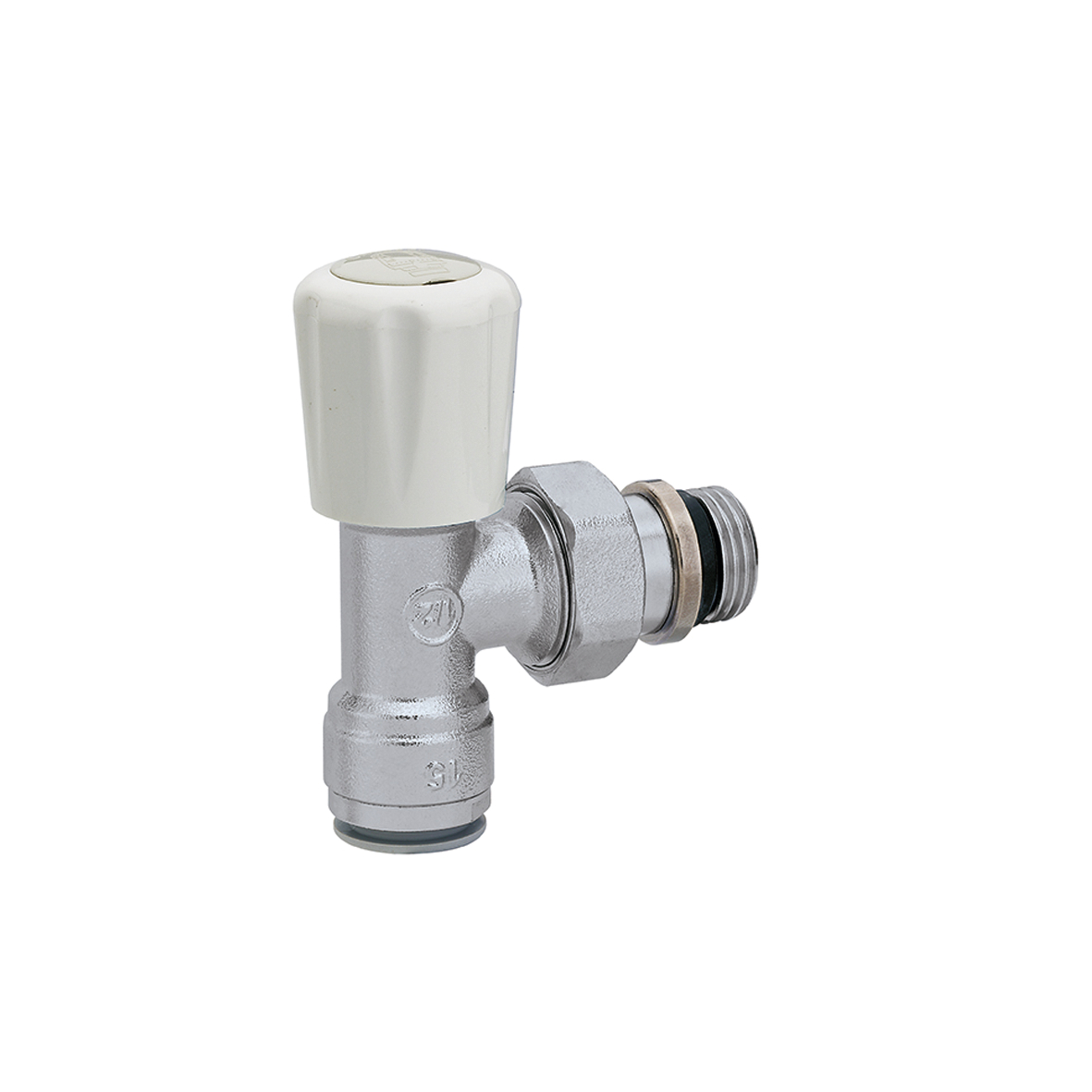

Konvertibilný radiátorový ventil s vymeniteľnou hlavicou vhodný pre termostatické regulačné hlavice a termoelektrický pohon.

Prejsť na
Stiahnuť vo vysokom rozlíšení

Opis produktu

Konvertibilný radiátorový ventil s vymeniteľnou hlavicou vhodný pre termostatické regulačné hlavice a termoelektrický pohon.
Zatláčacia prípojka pre tvrdé a žíhané medené rúrky Ø 15 alebo pre príponu kódu 936415.
Zalomená verzia.
So svorkovým pripojením.

Technické údaje

Maximálny prevádzkový tlak: 10 bar
Stredný rozsah teploty prostredia: 5–100 °C
Povrchová úprava: chróm
Materiál: mosadz

Výkresy a špecifikácie

Číslo dielu Prípojka potrubia Prípojka radiátora Kv
3D modely
Text ponuky
Konvertibilný radiátorový ventil s vymeniteľnou hlavicou vhodný pre termostatické regulačné hlavice a termoelektrický pohon. Zatláčacia prípojka pre tvrdé a žíhané medené rúrky Ø 15 alebo pre príponu kódu 936415. Zalomená verzia. So svorkovým pripojením. prípojka potrubia: G 1/2" A (ISO 228-1) M, Ø 15, prívod. prípojka radiátora: Ga 1/2" (ISO 228-1) M, Ø 15, koncový výstup. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: 5–100 °C. Povrchová úprava: chróm. Kv: 2,7 m³/h. Materiál: mosadz.
