Série 842

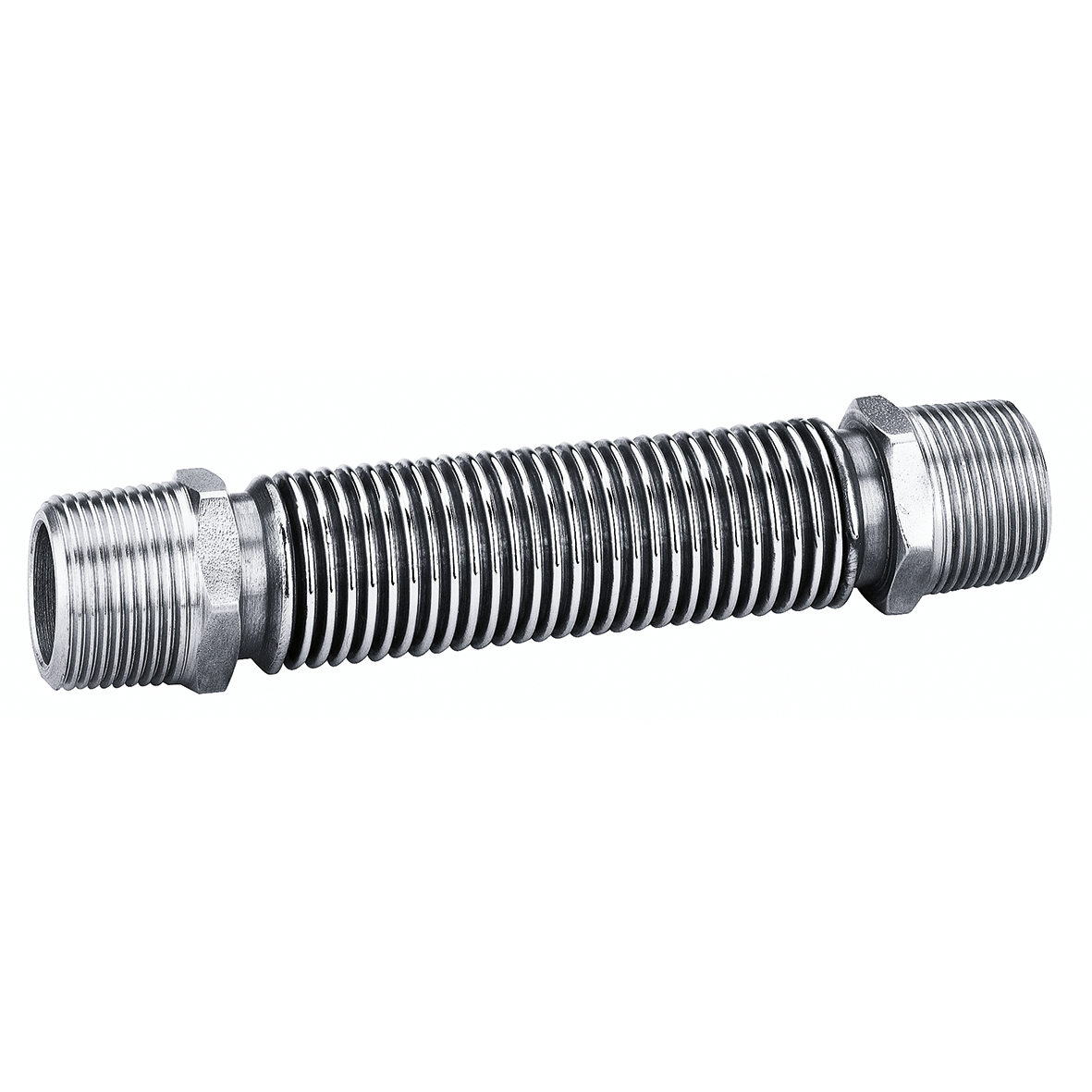

Antivibračný krk pre plynové rozvody.

Prejsť na
Stiahnuť vo vysokom rozlíšení

Opis produktu

Antivibračný krk pre plynové rozvody.

Technické údaje

Maximálny prevádzkový tlak: 0,5 bar
Materiál: nehrdzavejúca oceľ

Výkresy a špecifikácie

Číslo dielu Prípojka Dĺžka
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: R 1/2" (EN 10226-1) M. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 145 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: R 3/4" (EN 10226-1) M. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 150 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: R 1" (EN 10226-1) M. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 165 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: R 1 1/4" (EN 10226-1) M. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 180 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: R 1 1/2" (EN 10226-1) M. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 210 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: R 2" (EN 10226-1) M. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 230 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: DN 65 (EN 1092-1) PN 10. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 175 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: DN 80 (EN 1092-1) PN 10. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 175 mm. Materiál: nehrdzavejúca oceľ.
3D modely
Text ponuky
Antivibračný krk pre plynové rozvody. Prípojka: DN 100 (EN 1092-1) PN 10. Maximálny prevádzkový tlak: 0,5 bar. Dĺžka: 195 mm. Materiál: nehrdzavejúca oceľ.
