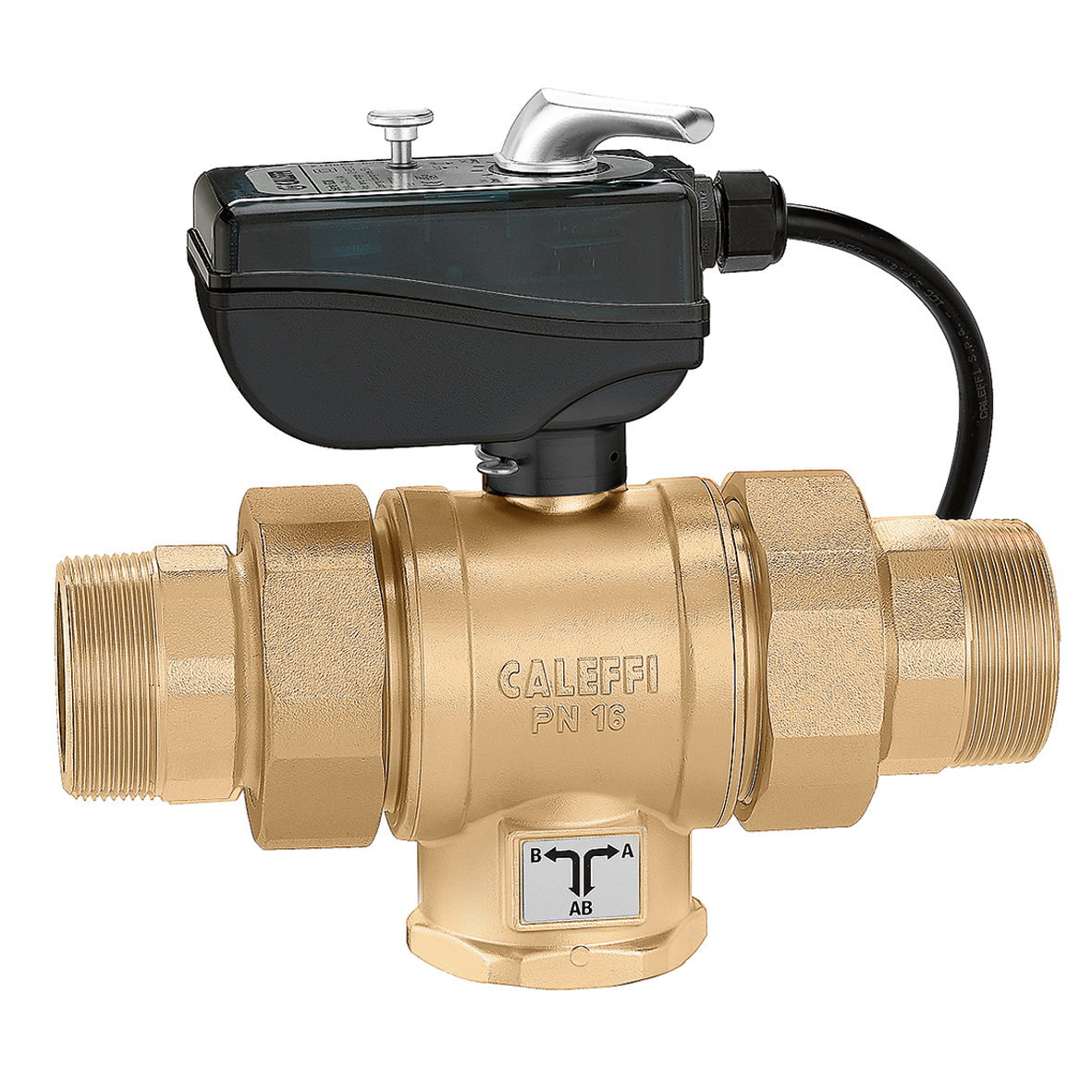

Моторизиран тринасочен топчест вентил.
Опис на производот
Моторизиран тринасочен топчест вентил.
Со помошен микропрекинувач.
Технички податоци
Максимален работен притисок:
16 bar
Среден температурен опсег:
-10–110 °C
Опсег на амбиентална температура:
-10–55 °C
Класа за заштита:
IP 65
Оцена на контакт на помошен микропрекинувач (230 V):
6 (2) A
Сертификати
pdf
Цртежи и спецификации
| Број на дел | Поврзување | Напојување со електрична енергија | Kv |
|---|---|---|---|
| 638153 | R 3/4" (EN 10226-1) M |
230 V AC | 9,5 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 3/4" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 230 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 9,5 m³/h.
SCIP code
fdfea371-d7ae-4081-8b93-47a17a4eea3e
|
|||
| 638163 | R 1" (EN 10226-1) M |
230 V AC | 12,9 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 1" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 230 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 12,9 m³/h.
SCIP code
605718a5-841a-461c-b492-e92dcf1ea16b
|
|||
| 638173 | R 1 1/4" (EN 10226-1) M |
230 V AC | 24,7 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 1 1/4" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 230 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 24,7 m³/h.
SCIP code
ee480528-a247-4e9f-b37c-881a5e8844d5
|
|||
| 638183 | R 1 1/2" (EN 10226-1) M |
230 V AC | 47 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 1 1/2" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 230 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 47 m³/h.
SCIP code
01cb2576-419e-4b25-876e-26d34983f8c0
|
|||
| 638193 | R 2" (EN 10226-1) M |
230 V AC | 50 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 2" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 230 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 50 m³/h.
SCIP code
f736fe30-ce23-4a2d-9cae-2fc4a704fc77
|
|||
| 638155 | R 3/4" (EN 10226-1) M |
24 V AC | 9,5 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 3/4" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 24 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 9,5 m³/h.
SCIP code
ef58aaea-89b0-4328-aa16-23b76327f9cd
|
|||
| 638165 | R 1" (EN 10226-1) M |
24 V AC | 12,9 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 1" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 24 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 12,9 m³/h.
SCIP code
fd299619-6265-44d6-885a-c5e8b0746e64
|
|||
| 638175 | R 1 1/4" (EN 10226-1) M |
24 V AC | 24,7 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 1 1/4" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 24 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 24,7 m³/h.
SCIP code
dde090b2-015e-45e8-bd99-5e3426286abb
|
|||
| 638185 | R 1 1/2" (EN 10226-1) M |
24 V AC | 47 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 1 1/2" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 24 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 47 m³/h.
SCIP code
b5f171f4-2397-4361-9084-7fa9d3973a9a
|
|||
| 638195 | R 2" (EN 10226-1) M |
24 V AC | 50 m³/h |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Моторизиран тринасочен топчест вентил. Со помошен микропрекинувач.
Поврзување: R 2" (EN 10226-1) M. Максимален работен притисок: 16 bar. Среден температурен опсег: -10–110 °C. Опсег на амбиентална температура: -10–55 °C. Напојување со електрична енергија: 24 V AC. Класа за заштита: IP 65. Оцена на контакт на помошен микропрекинувач (230 V): 6 (2) A. Kv: 50 m³/h.
SCIP code
8f5777b9-005c-461c-8410-4892991b0672
|
|||
