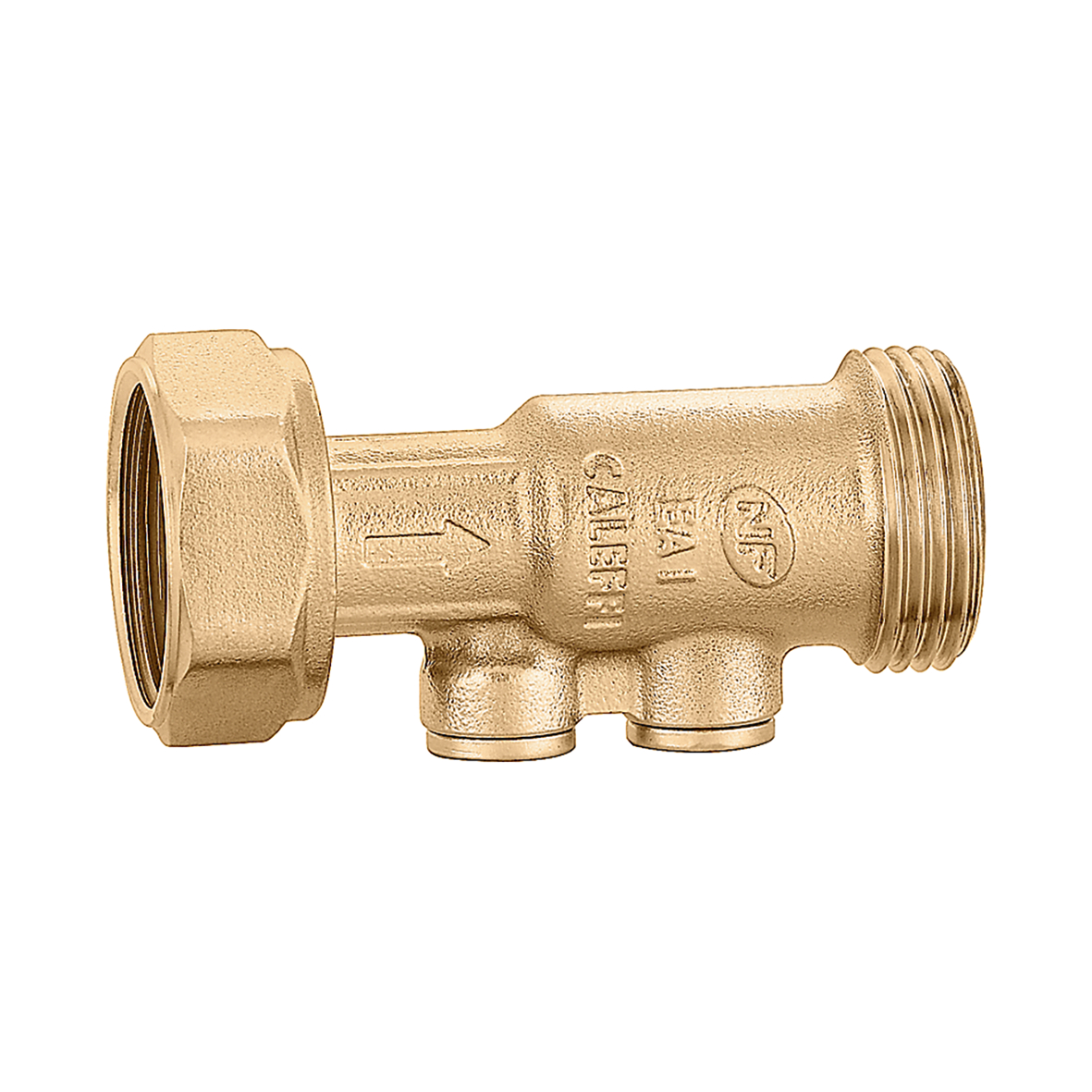

Компактен обратен вентил, машки - матица приклучоци.
Опис на производот
Компактен обратен вентил, машки - матица приклучоци.
Технички податоци
Максимален работен притисок:
10 bar
Среден температурен опсег:
5–65 °C
Материјал:
месинг
Сертификати
pdf
Цртежи и спецификации
| Број на дел | Во врска | OUT конекција | DN |
|---|---|---|---|
| 304601 | G 3/4" (ISO 228-1) F заробен орев |
G 3/4" A (ISO 228-1) M |
DN 15 (проверен вентил) |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Компактен обратен вентил, машки - матица приклучоци.
Во врска: G 3/4" (ISO 228-1) F, заробен орев. OUT конекција: G 3/4" A (ISO 228-1) M. Максимален работен притисок: 10 bar. Среден температурен опсег: 5–65 °C. DN: DN 15 (проверен вентил). Материјал: месинг.
SCIP code
0dfb9d1e-fba2-4d76-a4ac-4856b3d0a39c
|
|||
