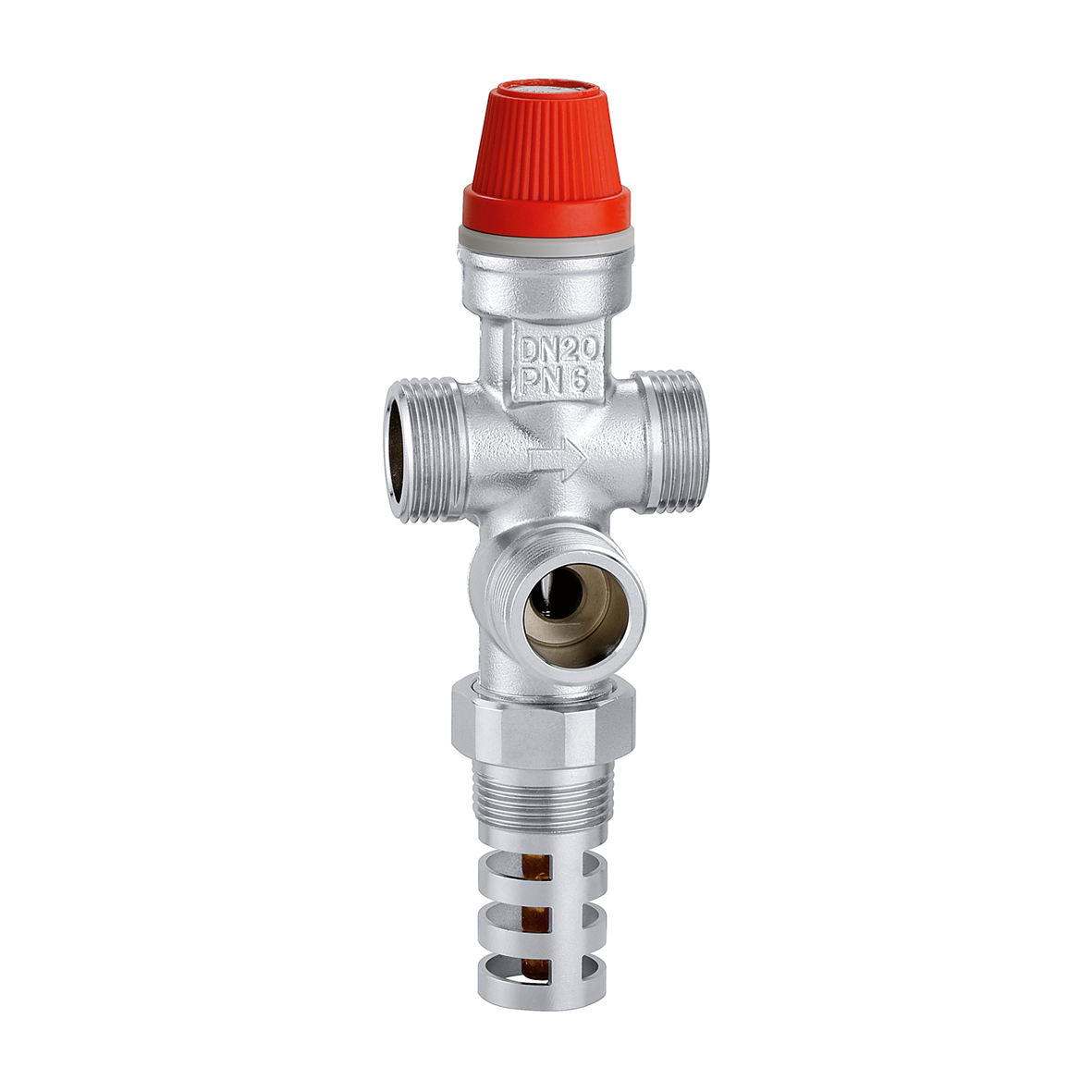

Вентил за ослободување на температура со автоматско полнење, со копче за рачно празнење.
Опис на производот
Вентил за ослободување на температура со автоматско полнење, со копче за рачно празнење.
За генератори на цврсто гориво.
Технички податоци
Максимален работен притисок:
6 bar
Среден температурен опсег:
5–120 °C
Проток на празнење со △p=1 bar и T= 110 °C:
1800 l/h
pdf
Цртежи и спецификации
| Број на дел | Поврзување | Поставување (Температурите) | |
|---|---|---|---|
| 544501 | G 3/4" A (ISO 228-1) M |
100 °C | |
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Вентил за ослободување на температура со автоматско полнење, со копче за рачно празнење. За генератори на цврсто гориво. Поврзување: G 3/4" A (ISO 228-1) M. Максимален работен притисок: 6 bar. Среден температурен опсег: 5–120 °C. Поставување (Температурите): 100 °C. Проток на празнење со △p=1 bar и T= 110 °C: 1800 l/h.
SCIP code
4b78d00d-9ea7-41e6-b87f-27fca79691e5
|
|||
igs
stp
bim
