Le valvole automatiche di sfogo aria, come le Minical serie 5020, hanno l’importante compito di eliminare l’aria dall’impianto senza la necessità di un intervento manuale, al fine di prevenire fenomeni come:
- processi corrosivi dovuti all’ossigeno;
- sacche d’aria localizzate nei corpi scaldanti;
- fenomeni di cavitazione nelle pompe di circolazione.
Perché si forma aria nell’impianto di climatizzazione?
La presenza di aria all’interno degli impianti di climatizzazione genera una lunga serie di problematiche che possono essere fastidiose per l’utente e che arrivano anche a compromettere drasticamente il funzionamento del sistema stesso.
L’aria all’interno dell’impianto può generare rumorosità nelle tubazioni e sui corpi valvola, oltre che condurre, nel peggiore dei casi, alla riduzione di portata di fluido vettore che trasporta il calore ai vari terminali, generando così una resa insufficiente e compromettendo il comfort termico all’interno dell’abitazione. Ben più gravi possono essere le conseguenze sui vari componenti dell’impianto, basti pensare che i fenomeni corrosivi dei materiali avvengono in presenza di ossigeno. La corrosione non deve essere solamente intesa come il danneggiamento delle superfici o dei componenti, ma anche come causa della formazione di impurità che vengono trascinate dal fluido in tutto l’impianto. Queste impurità sono per lo più di natura ferrosa e tendono a depositarsi nei circolatori che funzionano a magneti permanenti, intasando – inoltre – lo scambiatore del generatore, o sedimentando all’interno dei radiatori riducendone la superficie trasmittente.

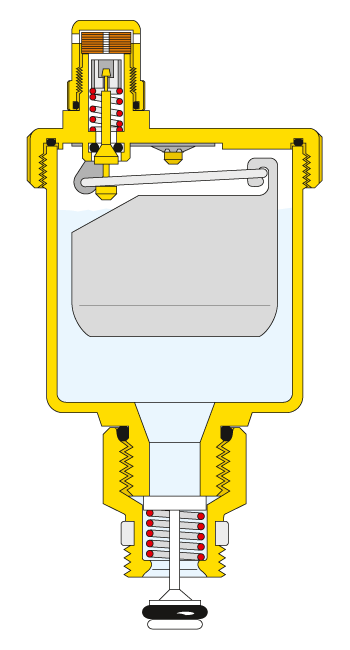

Il funzionamento della valvola automatica di sfogo aria Minical
L’apertura della via di sfiato dell’aria avviene grazie all’accumulo delle bolle di gas che permettono l’abbassamento del galleggiante, a cui è collegato l’otturatore. Questa valvola può essere installata in ogni parte dell’impianto dove si preveda che possa generarsi una sacca d’aria, a patto che sia posizionata in verticale, in modo da garantire il corretto funzionamento dell’otturatore.
Obblighi per l’installazione di valvole automatiche in luoghi non ispezionabili.
L’installazione della Minical in luoghi non facilmente ispezionabili è fortemente sconsigliata, tuttavia, laddove non sia evitabile, è obbligatorio che il tappo della via di sfogo dell’aria venga sostituito con lo speciale tappo igroscopico AQUASTOP 5620. Questo speciale dispositivo lavora tramite dei dischi in fibra di cellulosa, che, al contatto con l’acqua, aumentano del 50% il loro volume, chiudendo in questo modo la via di sfiato, qualora l’otturatore sia bloccato.
Attenzione!! Per il dispositivo AQUASTOP è consigliata la sostituzione ogni 36 mesi.
Scarica depliant tecnico "Valvole automatiche di sfogo aria MINICAL® - VALCAL®"
Buongiorno il mio idraulico ha installato le valvole di sfiato in orizzontale anziché in verticale dicendo che vanno bene ugualmente. (Per mancanza di spazio) A mio parere questo non è corretto e se l impianto non funziona a dovere ne pagherà le conseguenze
In reply to Buongiorno il mio idraulico by Sergio pigazzi
Buongiorno, le valvole di sfiato di sfiato per radiatore possono essere installate si in verticale che in orizzontale. Solamente i dispositivi di sfiato automatici devono essere installati in posizione verticale, per via del loro meccanismo di funzionamento. Nel caso una valvola di sfogo aria non fosse installata correttamente, si denoterebbe immediatamente una fuoriuscita di acqua.
Salve,
il mio idraulico mi ha installato due valvole di sfogo aria 5020 in verticale su due colenne che portano acqua al fancoil alimentato da una pompa di calore.
Ieri ho avviato l'impianto per la prima volta quest'anno ed è fuoriuscita un bel pò di acqua anzichè aria dalla valvola macchiando una zona di controsoffittatura posto al di sotto della macchina.
Ho notato che sulla parte superiore della valvola si trova un coperchietto che può essere regolato in apertura e chiusura.
Tengo a precisare che l'anno scorso non ho notato nessuna perdita dalla valvola.
A cosa si può attribuire questa anomalia? Basta solo chiuderla un pò il coperchio o bisogna fare altre operazioni ?
Grazie per la vostra disponobilità
In reply to Salve,il mio idraulico mi ha… by Francesco
Buongiorno, la fuoriuscita di acqua dalla via di sfiato è indice dello sporcamento della sede di chiusura. Normalmente è possibile provare ad effettuare una pulizia e vedere se il normale funzionamento viene riprostinato, in alternativa occorre sostituire il componente. In ogni caso, come indicato anche nelle istruzioni del prodotto, invitiamo a sostituire il tappo di chiusura con l'apposito tappo igroscopico per evitare questi spiacevoli inconvenienti.
Buonasera, il mio idraulico ha sezionato l'impianto di un appartamento (a seguito di divisone in due unità abitative). In pratica due tubazioni (andata e ritorno) che si trovano in soffitta sono state tagliate e alle estremità dei monconi sono state montate le valvole di sfiato automatico (1 su linea andata e 1 su linea ritorno per ciascun impianto). Da perfetto profano la cosa non mi sembra molto sensata perchè, nella pratica , le valvole di sfiato sono montate su un tratto di tubatura "morto", nel senso che si tratta di 2-3 mt di tubatura posti dopo l'ultima calata verso un termosifone di un locale. Immagino che in questo tratto non circoli acqua e quindi non comprendo come pottrebe arrivarci l'eventuale aria. Spero di essere stato sufficientemente chiaro. Grazie per il supporto
In reply to Buonasera, il mio idraulico… by Luca
Buongiorno, occorre pensare alla legge fisica secondo cui l'aria, più leggera dell'acqua, tende a muoversi naturalmente verso l'alto. In base a questo concetto, non è neccessario avere circolazione di acqua per ottenere un accumulo di aria in un punto alto della rete di distribuizione. L'installazione, per come descritta, sembra quindi assolutamente corretta.
