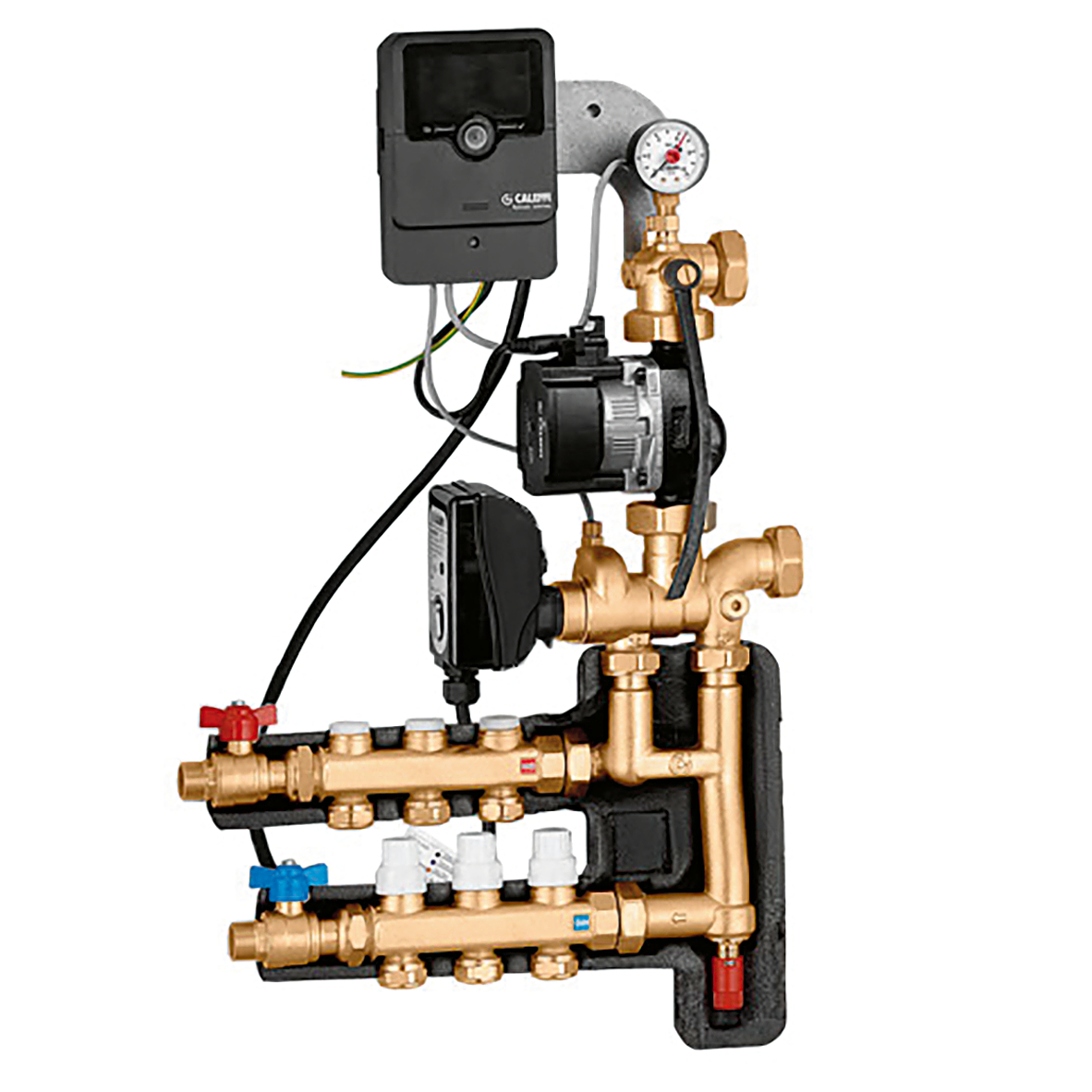

Regulačná jednotka s modulovaním teploty so sadou na rozvod média pre primárny okruh.
Opis produktu
Regulačná jednotka s modulovaním teploty so sadou na rozvod média pre primárny okruh.
Obsahuje:
– regulátor teploty s nastavenou hodnotou s digitálnou kompenzáciou, možno konvertovať na reguláciu s vonkajšou kompenzáciou,
– sada obtoku primárneho okruhu,
– uzatváracie ventily primárneho okruhu,
– sada distribúcie média so zabudovanými spätnými ventilmi a uzatváracími ventilmi pre primárny okruh,
– vysokoúčinné čerpadlo.
Technické údaje
Maximálny prevádzkový tlak:
10 bar
Rozsah nastavenia teploty:
5–95 °C
Elektrické napájanie:
230 V (AC)
Certifikácie
Stiahnuť
pdf
Výkresy a špecifikácie
| Číslo dielu | Prípojka | Výstupná prípojka | Prípojka |
|---|---|---|---|
| 171525A2L 002 | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 2 výstupy |
$$ data missing $$ |
|
3D modely
Text ponuky
Regulačná jednotka s modulovaním teploty so sadou na rozvod média pre primárny okruh.
Obsahuje:
– regulátor teploty s nastavenou hodnotou s digitálnou kompenzáciou, možno konvertovať na reguláciu s vonkajšou kompenzáciou,
– sada obtoku primárneho okruhu,
– uzatváracie ventily primárneho okruhu,
– sada distribúcie média so zabudovanými spätnými ventilmi a uzatváracími ventilmi pre primárny okruh,
– vysokoúčinné čerpadlo.
Prípojka: G 1 1/4" (ISO 228-1) F. výstupná prípojka: G 3/4" A (ISO 228-1) M, 2 výstupy. Maximálny prevádzkový tlak: 10 bar. Rozsah nastavenia teploty: 5–95 °C. Elektrické napájanie: 230 V (AC).
SCIP code
2022b1f0-5e21-4203-b6fc-265ef9e6e64b
|
|||
| 171525A2L 003 | G 3/4" A (ISO 228-1) M 3 prívody |
G 1 1/4" (ISO 228-1) F |
$$ data missing $$ |
|
3D modely
Text ponuky
Regulačná jednotka s modulovaním teploty so sadou na rozvod média pre primárny okruh.
Obsahuje:
– regulátor teploty s nastavenou hodnotou s digitálnou kompenzáciou, možno konvertovať na reguláciu s vonkajšou kompenzáciou,
– sada obtoku primárneho okruhu,
– uzatváracie ventily primárneho okruhu,
– sada distribúcie média so zabudovanými spätnými ventilmi a uzatváracími ventilmi pre primárny okruh,
– vysokoúčinné čerpadlo.
Prípojka: G 3/4" A (ISO 228-1) M, 3 prívody. Prípojka: G 1 1/4" (ISO 228-1) F. Maximálny prevádzkový tlak: 10 bar. Rozsah nastavenia teploty: 5–95 °C. Elektrické napájanie: 230 V (AC).
SCIP code
749c67c3-6e37-4ebf-a936-baa7c294b489
|
|||
