Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Opis produktu
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Technické údaje
Maximálny prevádzkový tlak:
10 bar
Stredný rozsah teploty prostredia:
-10–110 °C
pdf
Výkresy a špecifikácie
| Číslo dielu | Prípojka 1 | Prípojka 2 | Výstupná prípojka |
|---|---|---|---|
| 592527 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 2 výstupy |
|
Hlavná stredná vzdialenosť
50 mm
|
|||
|
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 3/4" (ISO 228-1) F. Prípojka 2: G 3/4" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 2 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592537 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 3 výstupy |
|
Hlavná stredná vzdialenosť
50 mm
|
|||
|
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 3/4" (ISO 228-1) F. Prípojka 2: G 3/4" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 3 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||

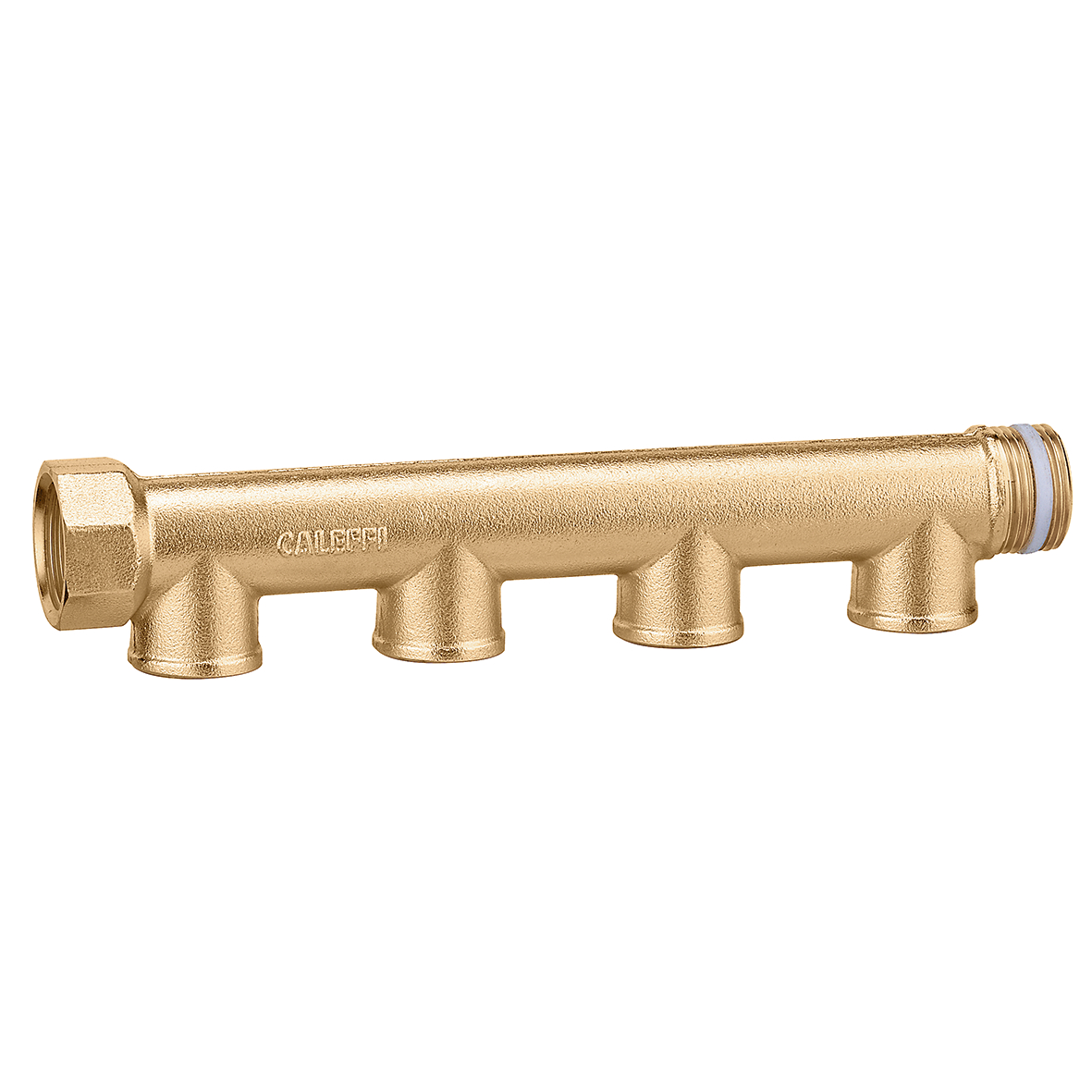

| 592547 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 4 výstupy |
|
Hlavná stredná vzdialenosť
50 mm
|
|||
|
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 3/4" (ISO 228-1) F. Prípojka 2: G 3/4" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 4 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592627 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 2 výstupy |
|
Hlavná stredná vzdialenosť
50 mm
|
|||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1" (ISO 228-1) F. Prípojka 2: G 1" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 2 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592637 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 3 výstupy |
|
Hlavná stredná vzdialenosť
50 mm
|
|||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1" (ISO 228-1) F. Prípojka 2: G 1" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 3 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592647 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 4 výstupy |
|
Hlavná stredná vzdialenosť
50 mm
|
|||
|
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1" (ISO 228-1) F. Prípojka 2: G 1" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 4 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 50 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592628 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 2 výstupy |
|
Hlavná stredná vzdialenosť
60 mm
|
|||
|
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1" (ISO 228-1) F. Prípojka 2: G 1" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 2 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592638 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 3 výstupy |
|
Hlavná stredná vzdialenosť
60 mm
|
|||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1" (ISO 228-1) F. Prípojka 2: G 1" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 3 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592648 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 4 výstupy |
|
Hlavná stredná vzdialenosť
60 mm
|
|||
|
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1" (ISO 228-1) F. Prípojka 2: G 1" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 4 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592728 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 2 výstupy |
|
Hlavná stredná vzdialenosť
60 mm
|
|||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1 1/4" (ISO 228-1) F. Prípojka 2: G 1 1/4" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 2 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592738 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 3 výstupy |
|
Hlavná stredná vzdialenosť
60 mm
|
|||
|
2D výkresy
dwg
Zdieľať tento súbor
Stiahnuť tento súbor
dxf
Zdieľať tento súbor
Stiahnuť tento súbor
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1 1/4" (ISO 228-1) F. Prípojka 2: G 1 1/4" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 3 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 592748 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F 4 výstupy |
|
Hlavná stredná vzdialenosť
60 mm
|
|||
|
3D modely
Text ponuky
Modulovateľný rozdeľovač, vnútorný závit na výstupe. Stredová vzdialenosť výstupu: 50 mm.
Prípojka 1: G 1 1/4" (ISO 228-1) F. Prípojka 2: G 1 1/4" A (ISO 228-1) M. Výstupná prípojka: G 1/2" (ISO 228-1) F, 4 výstupy. Maximálny prevádzkový tlak: 10 bar. Stredný rozsah teploty prostredia: -10–110 °C. Hlavná stredná vzdialenosť: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
