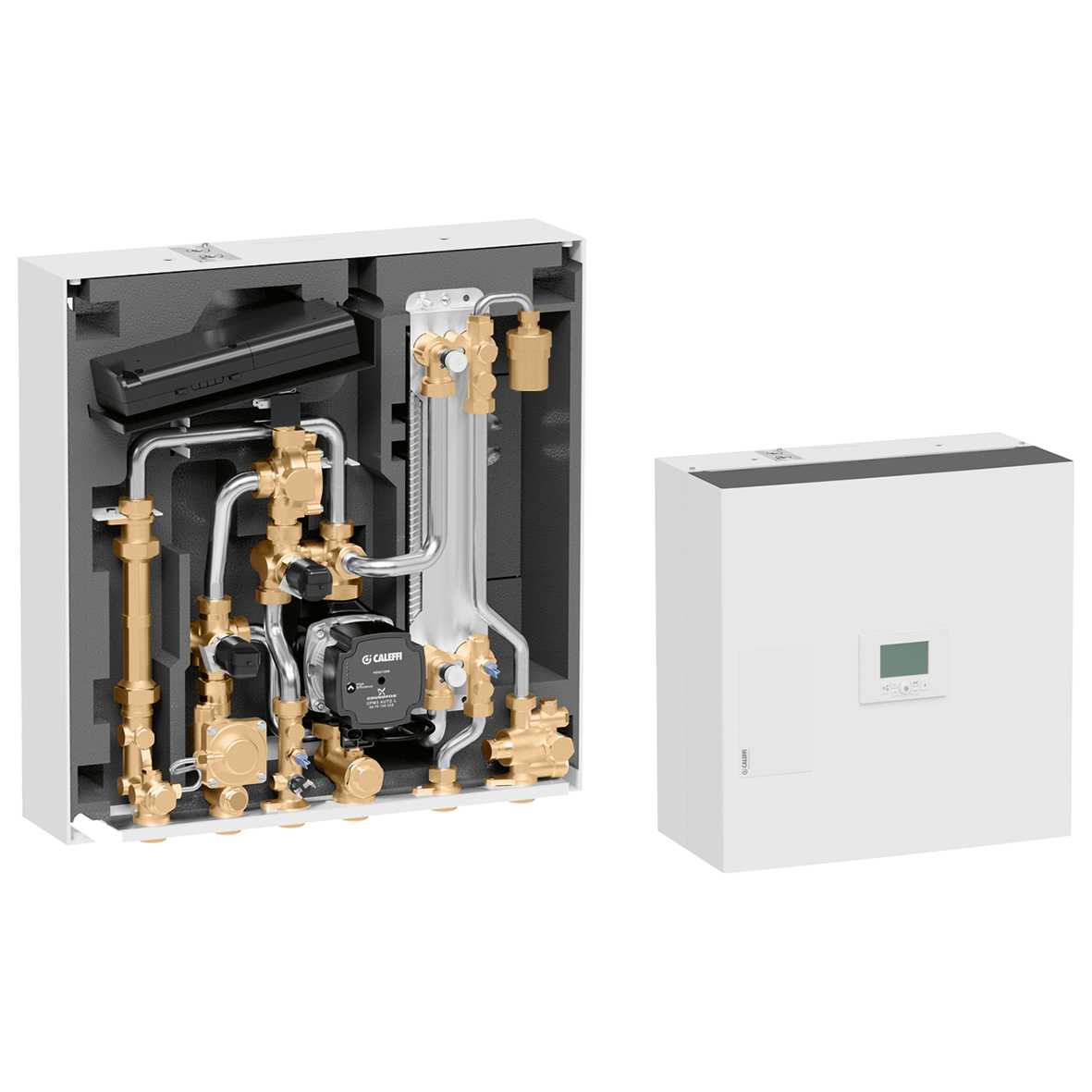

Elektronska HIU edinica montirana na dzid za sistem za greenje so niski temperaturi.
Опис на производот
Elektronska HIU edinica montirana na dzid za sistem za greenje so niski temperaturi.
Со изолација.
Технички податоци
Максимален работен притисок:
10 bar
Температурен опсег за прилагодување:
25–45 °C
Примарен работен температурен опсег на влезот:
2–90 °C
Напојување со електрична енергија:
230V (AC)
потрошувачка на енергија:
80 W
Длабочина:
245 mm
Висина:
500 mm
ширина:
490 mm
△ стр макс.:
6 bar
△ стр макс. - Белешки:
основно коло
Сертификати
pdf
Цртежи и спецификации
| Број на дел | Номинален капацитет за размена на удари | ||
|---|---|---|---|
| SATK22103 | 50 kW | ||
|
3D модели
Текст за опис
Elektronska HIU edinica montirana na dzid za sistem za greenje so niski temperaturi.
Со изолација.
Максимален работен притисок: 10 bar. Температурен опсег за прилагодување: 25–45 °C. Примарен работен температурен опсег на влезот: 2–90 °C. Напојување со електрична енергија: 230V (AC). потрошувачка на енергија: 80 W. Номинален капацитет за размена на удари: 50 kW. Длабочина: 245 mm. Висина: 500 mm. ширина: 490 mm. △ стр макс.: 6 bar (основно коло).
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
| SATK22105 | 60 kW | ||
|
3D модели
Текст за опис
Elektronska HIU edinica montirana na dzid za sistem za greenje so niski temperaturi.
Со изолација.
Максимален работен притисок: 10 bar. Температурен опсег за прилагодување: 25–45 °C. Примарен работен температурен опсег на влезот: 2–90 °C. Напојување со електрична енергија: 230V (AC). потрошувачка на енергија: 80 W. Номинален капацитет за размена на удари: 60 kW. Длабочина: 245 mm. Висина: 500 mm. ширина: 490 mm. △ стр макс.: 6 bar (основно коло).
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
| SATK22107 | - | ||
|
2D цртежи
dwg
Сподели ја датотеката
Преземи ја датотеката
dxf
Сподели ја датотеката
Преземи ја датотеката
3D модели
Текст за опис
Elektronska HIU edinica montirana na dzid za sistem za greenje so niski temperaturi.
Со изолација.
Максимален работен притисок: 10 bar. Температурен опсег за прилагодување: 25–45 °C. Примарен работен температурен опсег на влезот: 2–90 °C. Напојување со електрична енергија: 230V (AC). потрошувачка на енергија: 80 W. Номинален капацитет за размена на удари: -. Длабочина: 245 mm. Висина: 500 mm. ширина: 490 mm. △ стр макс.: 6 bar (основно коло).
SCIP code
b61c5304-1cde-4650-be58-f4669e4da238
|
|||
bim
igs
stp
