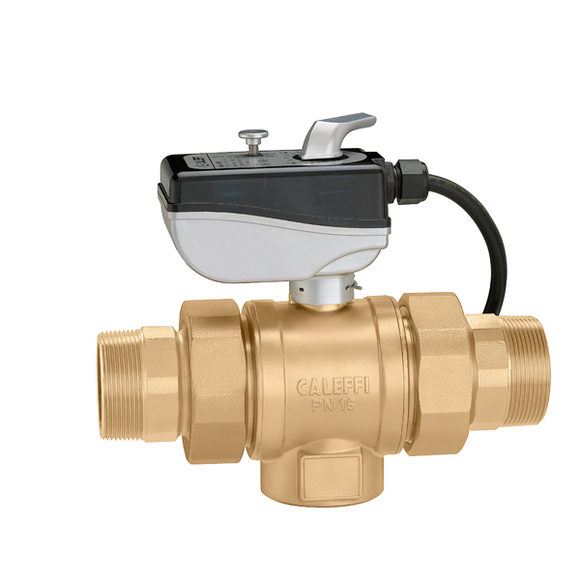

Motorlu iki-yollu küresel vana.
Ürün Tanımı
Motorlu iki-yollu küresel vana.
Teknik veriler
Maksimum çalışma basıncı:
16 bar
Ortam sıcaklığı:
-10–110 °C
Ortam sıcaklık aralığı:
-10–55 °C
Güç tüketimi:
6 VA
Koruma sınıfı:
IP 65
Yardımcı mikro anahtar temas gücü (230V):
6 (2) A
Operasyon süresi:
50 s
Operasyon süresi- not:
90° rotasyon
Sertifikasyonlar
İndir
pdf
Çizimler ve teknik özellikler
| Parça numarası | Bağlantılar | Elektrik Kaynağı | Delta p maksimum |
|---|---|---|---|
| 638052 | R 3/4" (EN 10226-1) M |
230 V (AC) | 10 bar |
|
Kv
17 m³/h
|
|||
|
2B çizimler
dxf
Bu dosyayı paylaş
Bu dosyayı indir
dwg
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 3/4" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 230 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 10 bar. Kv: 17 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638062 | R 1" (EN 10226-1) M |
230 V (AC) | 10 bar |
|
Kv
36,5 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 1" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 230 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 10 bar. Kv: 36,5 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638072 | R 1 1/4" (EN 10226-1) M |
230 V (AC) | 10 bar |
|
Kv
48 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 1 1/4" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 230 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 10 bar. Kv: 48 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638082 | R 1 1/2" (EN 10226-1) M |
230 V (AC) | 5 bar |
|
Kv
77 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 1 1/2" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 230 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 5 bar. Kv: 77 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638092 | R 2" (EN 10226-1) M |
230 V (AC) | 5 bar |
|
Kv
140 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 2" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 230 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 5 bar. Kv: 140 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638054 | R 3/4" (EN 10226-1) M |
24 V (AC) | 10 bar |
|
Kv
17 m³/h
|
|||
|
2B çizimler
dxf
Bu dosyayı paylaş
Bu dosyayı indir
dwg
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 3/4" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 10 bar. Kv: 17 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638064 | R 1" (EN 10226-1) M |
24 V (AC) | 10 bar |
|
Kv
36,5 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 1" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 10 bar. Kv: 36,5 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638074 | R 1 1/4" (EN 10226-1) M |
24 V (AC) | 10 bar |
|
Kv
48 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 1 1/4" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 10 bar. Kv: 48 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638084 | R 1 1/2" (EN 10226-1) M |
24 V (AC) | 5 bar |
|
Kv
77 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 1 1/2" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 5 bar. Kv: 77 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
| 638094 | R 2" (EN 10226-1) M |
24 V (AC) | 5 bar |
|
Kv
140 m³/h
|
|||
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
Motorlu iki-yollu küresel vana. bağlantılar: R 2" (EN 10226-1) M. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–110 °C. Ortam sıcaklık aralığı: -10–55 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 6 VA. Koruma sınıfı: IP 65. Yardımcı mikro anahtar temas gücü (230V): 6 (2) A. Delta p maksimum: 5 bar. Kv: 140 m³/h. Operasyon süresi: 50 s (90° rotasyon).
|
|||
