Termična enota s fiksno regulacijo v omarici
Termična enota s fiksno regulacijo s setom za distribucijo primarnega kroga je namenjena uporabi v instalacijah mešanega tipa, kjer uporabljamo površinsko ogrevanje s sevanjem v kombinaciji z radiatorskim ogrevanjem. V tej seriji se toplotna regulacija izvaja s tripotnim termostatskim ventilom.
Komplet za distribucijo deluje tako, da distribuira grelnim telesom del medija, ki izhaja iz primarnega kroga kotla. Le-ta je popolnoma opremljen z razdelilci z vgrajenimi regulacijskimi in zapornimi ventili ter kompletom za diferencialni by-pass, s katerim je mogoče regulirati primarni krog. Slednji je obvezen v primeru, če je prisotna obtočna črpalka za primarni krog in kroge radiatorjev nadzirajo termostatski ali elektrotermični ventili.

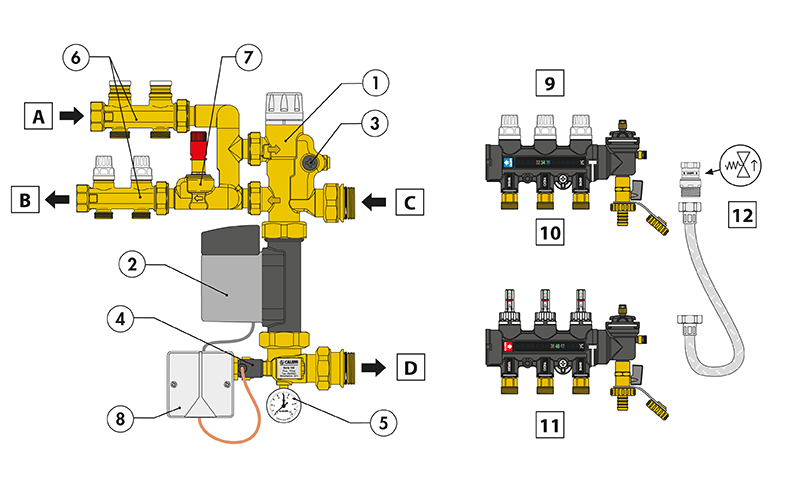

Sestavni deli
1. Tropotni mešalni termostatski ventil z vgrajenim senzorjem
2. Obtočna črpalka, ALPHA2 L 25-60
3. Nastavljiv priključek za praznilni ventil
4. Varnostni termostat
5. Manometer
6. Razdelilci za distribucijo v primarnem krogu
7. Diferencialni by-pass za primarni krog
8. Priključna omarica
A. DOVOD IZ KOTLA
B. POVRATEK V KOTEL
C. POVRATEK IZ SISTEMA
D. DOTOK V SISTEM
9. Razdelilec na povratku z zapornimi ventili
10. Razdelilec na dovodu z merilnikom pretoka in regulirnim ventilom
11. Termostatske glave z avtomatskim odzračevalnim ventilom in priključki za praznenje in polnjenje
12. Fleksibilna cev diferencialnega by-passa (opcija koda 182000)

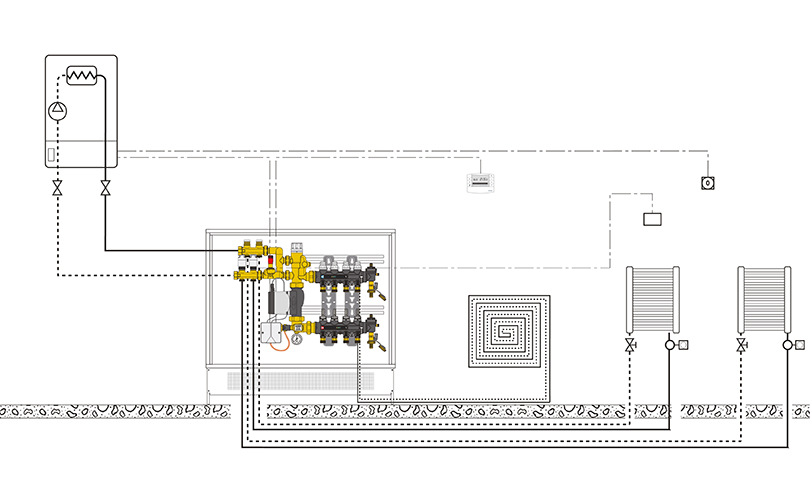

Primer vgradnje
