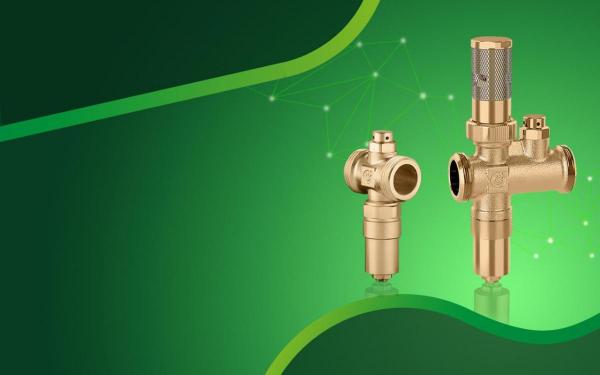

Ochrona pomp ciepła - nowa wersja zaworu antyzamarzaniowego z serii 108

Powietrzne pompy ciepła typu monoblok na dobre zagościły na naszym rynku. Tego typu rozwiązanie można powiedzieć, że staje się powoli standardem jako źródło ciepła dla budynków. Podobnie sytuacja ma się w przypadku zaworów zabezpieczających przed zamarzaniem czynnika z serii 108 iStop®.

Rozwiązanie, które zaprezentowaliśmy na rynku polskim już kilka lat temu zyskało zaufanie naszych klientów indywidualnych, jak również firm produkujących pompy ciepła, które rekomendują tego typu zabezpieczenia dla swoich urządzeń. Dzięki ścisłej współpracy pomiędzy firmą Caleffi, a Naszymi partnerami ciągle rozwijamy i udoskonalamy oferowane produkty. Nie inaczej jest w przypadku wcześniej wspomnianego zaworu z serii 108 iStop®. (dowiedz się więcej >>)

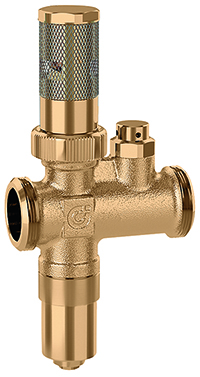

W tym roku wprowadziliśmy na rynek nową wersję tego zaworu (kod: 108611, 108711), przeznaczonego do układów, w których pompa ciepła przeznaczona jest do ogrzewania budynku,  jak również do chłodzenia.

Nowa konstrukcja posiada dodatkowy element reagujący na temperaturę powietrza zewnętrznego, który zamyka dopływ do wkładu termostatycznego zlokalizowanego w dolnej części w przypadku, kiedy temperatura powietrza ma wartość powyżej 5 oC.

Schematy pracy zaworu:

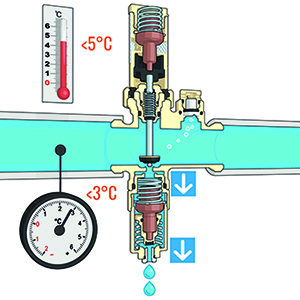

Okres zimowy / brak zasilania elektrycznego pompy (zadziałanie zaworu)

W prezentowanym powyżej przykładzie górny element jest otwarty, ponieważ temperatura powietrza zewnętrznego jest poniżej 5 oC. System pozbawiony jest zasilania elektrycznego stąd dochodzi do wychłodzenia czynnika w układzie. Termostatyczny element zlokalizowany w dolnej części otwiera się ponieważ temperatura medium spadła poniżej wartości 3 oC. Jednocześnie otwiera się przerywacz próżni pozwalając na wypływ czynnika z zaworu. Kiedy do zaworu dotrze czynnik o temperaturze 4 oC element termostatyczny zamknie wypływ.



Okres letni / przygotowanie czynnika o niskiej temperaturze

W prezentowanym powyżej przykładzie górny element jest zamknięty ponieważ temperatura powietrza zewnętrznego jest powyżej 5 C. Uniemożliwia to dopływ czynnika do dolnej wkładki, która została skalibrowana na temperaturę otwarcia 3 C. Tak niska temperatura czynnika może występować podczas początkowej fazy pracy układu chłodzenia, co mogłoby skutkować nieuzasadnionym otwarciem zaworu.



Od teraz będzie możliwość wyboru wersji zaworu z serii 108 iStop®:

  • podstawowej w przypadku kiedy pompa ciepła będzie wykorzystywana jako źródło dla ogrzewania
  • rozszerzonej jeśli pompa będzie przygotowywać czynnik grzewczy jak i chłodniczy o niskim parametrze.
