Firma Caleffi specjalizuje się w tematyce usuwania zanieczyszczeń z instalacji grzewczych i chłodniczych. Obecnie najgorętszym tematem na polskim rynku w branży HVAC są instalacje z pompami ciepła, i tym samym urządzenia do usuwania zanieczyszczeń. Dzisiaj skupimy się na jednym z rozwiązań właśnie do usuwania zanieczyszczeń z instalacji.
W oparciu o wieloletnie doświadczenie rynkowe, w tym w obszarze usuwania zanieczyszczeń, opracowaliśmy urządzenie, które jest połączeniem filtra i separatora. Biorąc pod uwagę zalety obu tych produktów, jest to najlepsze rozwiązanie chroniące źródło ciepła/chłodu, a także pozostałe elementy instalacji. Przyjrzyjmy się temu tematowi dokładniej.
Filtracja

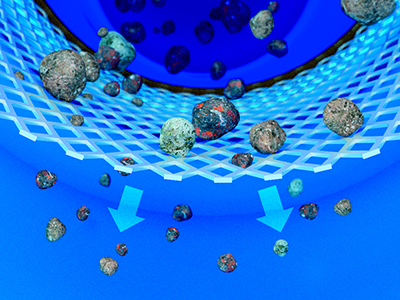

Filtracja jest procesem fizyczno-mechanicznym, w którym zanieczyszczenia są oddzielane przez siatkę filtra. Podstawowym parametrem charakteryzującym filtr jest średnica oczka siatki występująca najczęściej w przedziale 400 μm - 800 μm. Podstawową zaletą filtra jest to, że zatrzyma on wszystkie zanieczyszczenia, o wielkości zależnej od oczka siatki filtracyjnej, już przy pierwszym przepływie. Należy jedynie pamiętać, że filtr wymaga częstego czyszczenia, ponieważ wraz ze wzrostem zanieczyszczenia filtra, generuje on wyższą stratę ciśnienia. Ewidentną zaletą filtrów jest również to, że są kompaktowe i ekonomiczne.
Separacja zanieczyszczeń

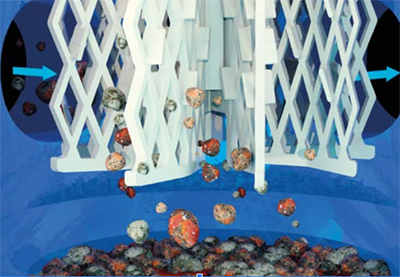

Separacja zanieczyszczeń jest natomiast obróbką fizyczną, która wykorzystuje różny ciężar właściwy cząsteczek zanieczyszczeń, w stosunku do wody. Cząsteczki są oddzielane od wody, przykładowo dzięki działaniu siły grawitacji. Dzięki wykorzystaniu zjawiska wytrącania zanieczyszczeń z wody, możliwa jest separacja cząsteczek o średnicy do 5 µm. W przeciwieństwie do filtrów, separator nie generuje większej starty ciśnienia wraz ze stopniem zanieczyszczenia, ponieważ zanieczyszczenia gromadzą się w dolnej komorze separatora. Czyszczenie separatora odbywa się jedynie za pomocą zaworu spustowego.
Co wybrać?

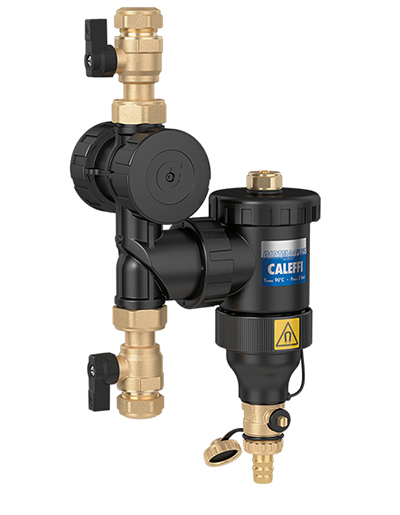

Aby spełnić wymogi producentów pomp ciepła, możemy umieścić na rurze powrotnej z instalacji, tuż przed pompą, separator oraz filtr w układzie szeregowym. Ważne w takim układzie jest, aby przepływ zawsze w pierwszej kolejności odbywał się przez separator, a następnie przez filtr. W ten sposób separator zatrzymuje część zanieczyszczeń i chroni filtr przed szybkim zatkaniem. Filtr jest odpowiedzialny za zatrzymanie pozostałych cząstek. Wychodząc naprzeciw oczekiwaniom rynku, opracowaliśmy urządzenie wielofunkcyjne posiadające filtr i separator w jednym, czyli DirtmagPlus®. Oczywiście w urządzeniu tym filtr posiada osobną komorę, czyli nie jest umieszczony w komorze separacji.

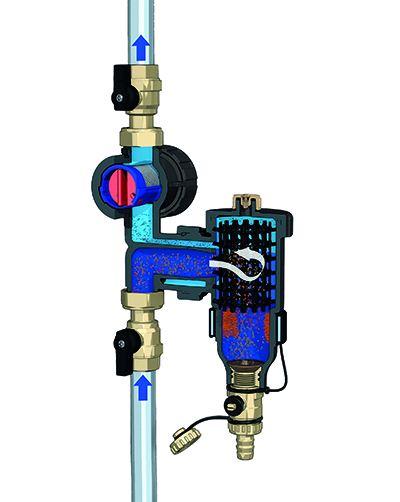

Zasada działania separatorów z filtrem opiera się na połączeniu kilku zjawisk fizycznych:
- zmniejszenie prędkości medium sprzyja grawitacyjnemu opadaniu zanieczyszczeń w komorze gromadzenia;
- zanieczyszczenia znajdujące się w wodzie zderzają się z elementem;
- wewnętrznym i grawitacyjnie opadają do komory gromadzenia;
- zanieczyszczenia ferromagnetyczne wyłapywane są przez pole magnetyczne generowane przez dwa magnesy zlokalizowane w zewnętrznym pierścieniu;
- filtr zlokalizowany poza komorą separacji oddziela pozostałe zanieczyszczenia w sposób mechaniczny, dzięki czemu uzyskiwana jest wysoka sprawność już przy pierwszym uruchomieniu.
Dodatkowo DirtmagPlus® wyposażony jest w zawory kulowe, co ułatwia konserwację filtra.

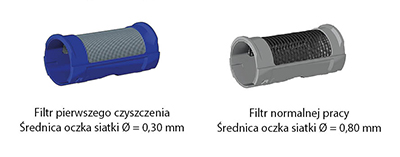

W zestawie również znajdują się dwa wkłady filtracyjne - pierwszego czyszczenia o średnicy oczka siatki Ø=0,30 mm oraz wkład filtracyjny normalnej pracy o średnicy oczka siatki Ø=0,80mm.
Serię separatorów Caleffi Dirtmag® charakteryzuje również możliwość wykonania konserwacji, czyli separator jest rozbieralny oraz możliwość dozowania środków chemicznych. Tym samym, urządzenia posiadają jeszcze jedną funkcję oprócz swojej podstawowej - separacji. Wszystkie wymienione cechy wyróżniają urządzenie na rynku, spośród dostępnych komponentów do usuwania zanieczyszczeń.
