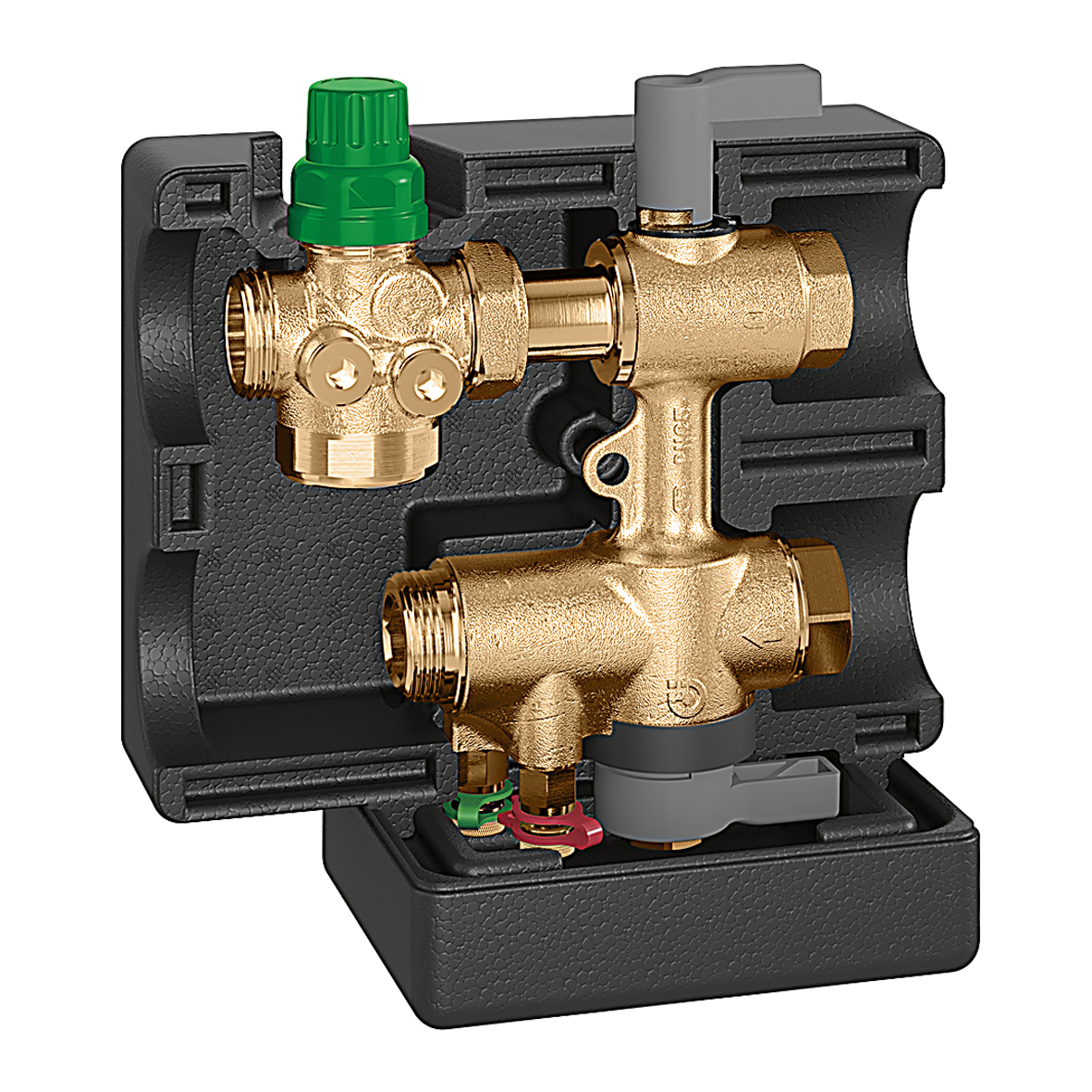

Aansluitkit voor HVAC terminal units met venturi.
Productbeschrijving
Aansluitkit voor HVAC terminal units met venturi.
Compleet met:
- PICV;
- drie-weg afsluitklep;
- geïntegreerde by-pass;
- venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
- mesh filter;
- voorgevormde isolatie;
- aftapkraan.
Met isolatie.
PATENT PENDING
Technische gegevens
Materiaal:
ontzinkingsvrije messing DR
Bereik △p:
25–400 kPa
Maximaal percentage glycol:
50 %
Medium:
water, glycoloplossingen
Hartafstand:
80 mm
Gemiddelde temperatuurbereik:
-10–120 °C
Maximale bedrijfsdruk:
25 bar
Note
Geschikt voor bediening code 145013 en elektrothermische bediening serie 6565.
pdf
Tekeningen en specificaties
| Artikelnummer | DN | Kv venturi | Debiet werkbereik | Actions |
|---|---|---|---|---|
| 149400 H10 | DN 15 (lichaam) | 0,25 m³/h | 0,02–0,10 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149400 H10.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 15 (lichaam). Debiet werkbereik: 0,02–0,10 m³/h. Kv venturi: 0,25 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
8775b454-c5a7-4905-a3eb-b6215e8b9af1
|
||||
| 149400 H20 | DN 15 (lichaam) | 0,50 m³/h | 0,10–0,20 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149400 H20.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 15 (lichaam). Debiet werkbereik: 0,10–0,20 m³/h. Kv venturi: 0,50 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
1481b6b5-602a-4d04-b220-e3256dec034a
|
||||
| 149400 H40 | DN 15 (lichaam) | 1,10 m³/h | 0,20–0,40 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149400 H40.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 15 (lichaam). Debiet werkbereik: 0,20–0,40 m³/h. Kv venturi: 1,10 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
47862007-1678-4639-aea5-1d84f9272aab
|
||||
| 149400 H80 | DN 15 (lichaam) | 2,35 m³/h | 0,40–0,80 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149400 H80.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 15 (lichaam). Debiet werkbereik: 0,40–0,80 m³/h. Kv venturi: 2,35 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
69362c42-5393-49ae-9f17-182e09e98ab4
|
||||
| 149500 H10 | DN 20 (lichaam) | 0,25 m³/h | 0,02–0,10 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149500 H10.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 20 (lichaam). Debiet werkbereik: 0,02–0,10 m³/h. Kv venturi: 0,25 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
688a503f-d514-473a-96e3-9f5e065ffaf5
|
||||
| 149500 H20 | DN 20 (lichaam) | 0,50 m³/h | 0,10–0,20 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149500 H20.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 20 (lichaam). Debiet werkbereik: 0,10–0,20 m³/h. Kv venturi: 0,50 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
e723d090-7211-4a50-9914-06371b935e30
|
||||
| 149500 H40 | DN 20 (lichaam) | 1,10 m³/h | 0,20–0,40 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149500 H40.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 20 (lichaam). Debiet werkbereik: 0,20–0,40 m³/h. Kv venturi: 1,10 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
ea2ea7fc-44f3-4cf5-9f16-2ae1c902dd6f
|
||||
| 149500 H80 | DN 20 (lichaam) | 2,35 m³/h | 0,40–0,80 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149500 H80.
Aansluitkit voor HVAC terminal units met venturi. Met isolatie.
Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 20 (lichaam). Debiet werkbereik: 0,40–0,80 m³/h. Kv venturi: 2,35 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
8a00e7ae-d6d3-483a-9b64-62899cb84e3e
|
||||
| 149500 1H2 | DN 20 (lichaam) | 5,00 m³/h | 0,80–1,20 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149500 1H2.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 20 (lichaam). Debiet werkbereik: 0,80–1,20 m³/h. Kv venturi: 5,00 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
c1c68a37-d1ff-4b31-bae3-a19fbbbfeb42
|
||||
| 149600 1H8 | DN 25 (lichaam) | 5,00 m³/h | 1,20–1,80 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149600 1H8.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 25 (lichaam). Debiet werkbereik: 1,20–1,80 m³/h. Kv venturi: 5,00 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
17490392-32e5-45d2-b566-078ed56a69f4
|
||||
| 149600 3H0 | DN 25 (lichaam) | 9,60 m³/h | 1,80–3,00 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149600 3H0.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 25 (lichaam). Debiet werkbereik: 1,80–3,00 m³/h. Kv venturi: 9,60 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
6ea33f61-760f-4a2d-bd50-7a1e3913d3bf
|
||||
| 149600 3H7 | DN 25 (lichaam) | 9,60 m³/h | 1,85–3,70 m³/h | |
|
2D-tekeningen
Bestektekst
CALEFFI, 149600 3H7.
Aansluitkit voor HVAC terminal units met venturi. Compleet met:
PICV;
drie-weg afsluitklep;
geïntegreerde by-pass;
venturi voor debietregeling met aansluitpunten voor druktesten (alleen bij 149.00 codes);
mesh filter;
voorgevormde isolatie;
aftapkraan.
Maximale bedrijfsdruk: 25 bar. Gemiddelde temperatuurbereik: -10–120 °C. Hartafstand: 80 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 25–400 kPa. DN: DN 25 (lichaam). Debiet werkbereik: 1,85–3,70 m³/h. Kv venturi: 9,60 m³/h. Materiaal: ontzinkingsvrije messing DR.
SCIP code
71ab4a8e-3dcf-4bf8-91d2-8bee88b7fe86
|
||||
