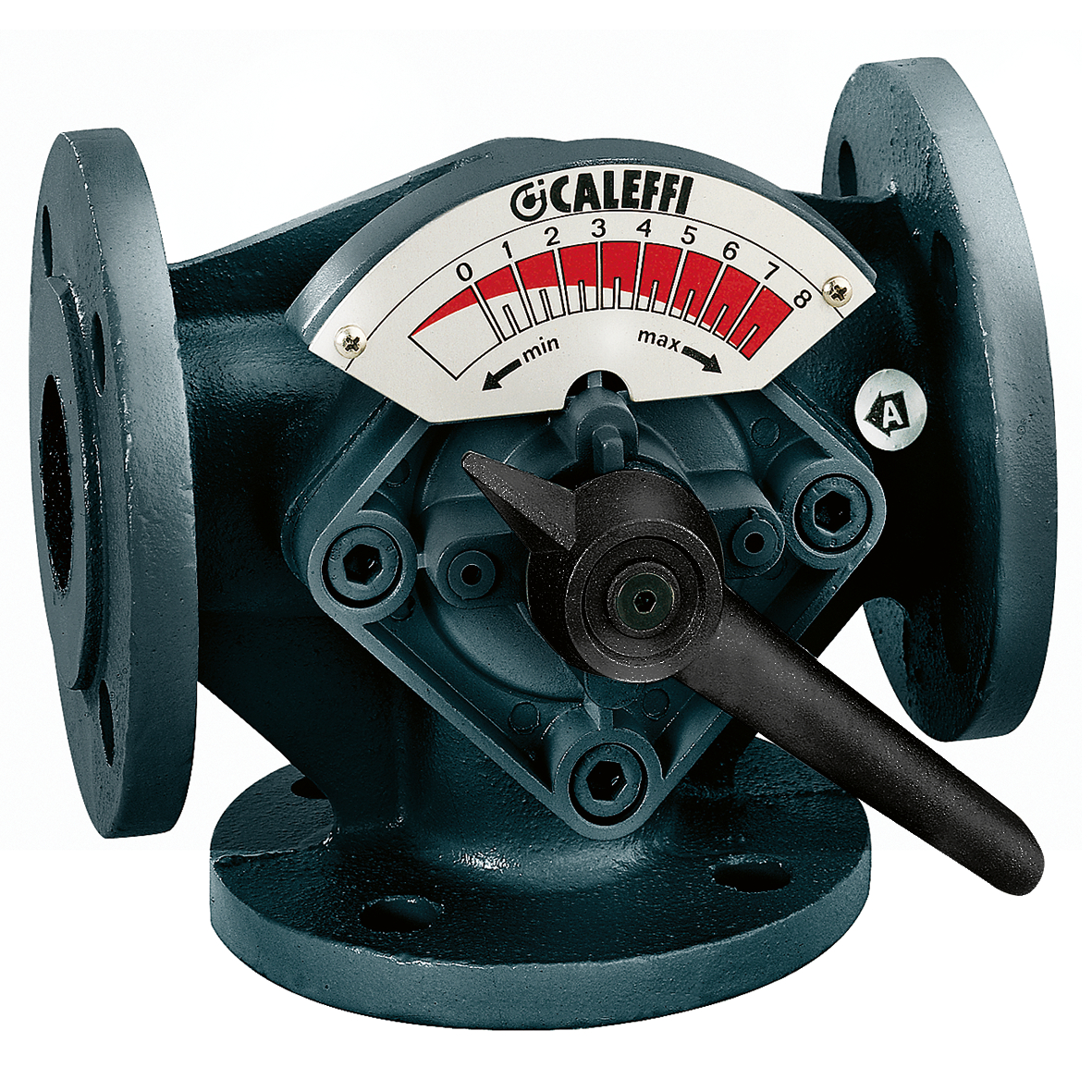

Zawór trójdrogowy mieszający. Przyłącza kołnierzowe.
Opis produktu
Zawór trójdrogowy mieszający. Przyłącza kołnierzowe.
Współpraca z przeciwkołnierzem EN 1092-1.
Do stosowania w ciężkich warunkach.
Ustawienie fabryczne: zasilanie ze źródła ciepła z lewej strony.
Dane techniczne
Maksymalne ciśnienie pracy:
6 bar
Zakres temperatury medium:
2–110 °C
PN (Ciśnienie nominalne):
PN 6
pdf
Rysunki i specyfikacje
| Kod artykułu | Przyłącze | Kv | |
|---|---|---|---|
| 612050 | DN 50 (EN 1092-1) PN 6 |
42 m³/h | |
|
Modele 3D
Specyfikacja techniczna
Zawór trójdrogowy mieszający. Przyłącza kołnierzowe.
Współpraca z przeciwkołnierzem EN 1092-1.
Do stosowania w ciężkich warunkach.
Ustawienie fabryczne: zasilanie ze źródła ciepła z lewej strony.
Przyłącze: DN 50 (EN 1092-1) PN 6. Maksymalne ciśnienie pracy: 6 bar. Zakres temperatury medium: 2–110 °C. PN (Ciśnienie nominalne): PN 6. Kv: 42 m³/h.
|
|||
| 612060 | DN 65 (EN 1092-1) PN 6 |
62 m³/h | |
|
Modele 3D
Specyfikacja techniczna
Zawór trójdrogowy mieszający. Przyłącza kołnierzowe.
Współpraca z przeciwkołnierzem EN 1092-1.
Do stosowania w ciężkich warunkach.
Ustawienie fabryczne: zasilanie ze źródła ciepła z lewej strony.
Przyłącze: DN 65 (EN 1092-1) PN 6. Maksymalne ciśnienie pracy: 6 bar. Zakres temperatury medium: 2–110 °C. PN (Ciśnienie nominalne): PN 6. Kv: 62 m³/h.
|
|||
| 612080 | DN 80 (EN 1092-1) PN 6 |
123 m³/h | |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Zawór trójdrogowy mieszający. Przyłącza kołnierzowe.
Współpraca z przeciwkołnierzem EN 1092-1.
Do stosowania w ciężkich warunkach.
Ustawienie fabryczne: zasilanie ze źródła ciepła z lewej strony.
Przyłącze: DN 80 (EN 1092-1) PN 6. Maksymalne ciśnienie pracy: 6 bar. Zakres temperatury medium: 2–110 °C. PN (Ciśnienie nominalne): PN 6. Kv: 123 m³/h.
|
|||
| 612100 | DN 100 (EN 1092-1) PN 6 |
172 m³/h | |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
igs
Udostępnij ten plik
Pobierz ten plik
Specyfikacja techniczna
Zawór trójdrogowy mieszający. Przyłącza kołnierzowe.
Współpraca z przeciwkołnierzem EN 1092-1.
Do stosowania w ciężkich warunkach.
Ustawienie fabryczne: zasilanie ze źródła ciepła z lewej strony.
Przyłącze: DN 100 (EN 1092-1) PN 6. Maksymalne ciśnienie pracy: 6 bar. Zakres temperatury medium: 2–110 °C. PN (Ciśnienie nominalne): PN 6. Kv: 172 m³/h.
|
|||
| 612120 | DN 125 (EN 1092-1) PN 6 |
340 m³/h | |
|
Rysunki 2D
dxf
Udostępnij ten plik
Pobierz ten plik
dwg
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Zawór trójdrogowy mieszający. Przyłącza kołnierzowe.
Współpraca z przeciwkołnierzem EN 1092-1.
Do stosowania w ciężkich warunkach.
Ustawienie fabryczne: zasilanie ze źródła ciepła z lewej strony.
Przyłącze: DN 125 (EN 1092-1) PN 6. Maksymalne ciśnienie pracy: 6 bar. Zakres temperatury medium: 2–110 °C. PN (Ciśnienie nominalne): PN 6. Kv: 340 m³/h.
|
|||
