W poprzednim wpisie na naszym blogu na temat zaworu antyzamarzaniowego dla pomp ciepła typu monoblok, wspominaliśmy o słuszności stosowania go wraz z automatycznym zaworem napełniania.
Montując jednak ten zawór na stałe, należy pamiętać o tym, że obowiązkowo musimy dołożyć urządzenie zabezpieczające instalację wodociągową przed przepływem zwrotnym wody z instalacji wewnętrznej. Jest to niezwykle potrzebny i ważny wymóg prawny, ponieważ chroni nasze, użytkowników instalacji, bezpieczeństwo. Dlaczego? W momencie wystąpienia przepływu zwrotnego, na przykład na skutek spadku ciśnienia po stronie sieci wodociągowej, woda w instalacji grzewczej w której znajdują chemiczne dodatki, mogłaby dostać się do wody pitnej - tym samym czyniąc ją niezdatną do stosowania przez ludzi w zwykłym użyciu domowym.
Normy prawne dotyczące instalacji
Dobór urządzenia antyskażeniowego natomiast odbywa się w oparciu o kategorię płynu, mówiącej o jakości wody, na jakiej urządzenie to będzie pracować.
Norma PN-EN 1717 „Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych oraz ogólne wymagania dotyczące urządzeń zapobiegających zanieczyszczaniu przez przepływ zwrotny” klasyfikuje płyny znajdujące się w instalacjach na pięć kategorii:
Kategoria 1: Woda wypływająca bezpośrednio z sieci wodociągowej przeznaczona do użytkowania przez człowieka do celów konsumpcyjnych.
Kategoria 2: Płyn nie stanowiący zagrożenia dla zdrowia człowieka. Płyn uznawany za zdatny do konsumpcji przez człowieka, łącznie z wodą pochodzącą z instalacji wodociągowej, gdzie mogły nastąpić zmiany w smaku, zapachu, barwie lub temperaturze.
Kategoria 3: Płyn stanowiący pewne zagrożenie dla zdrowia człowieka z uwagi na obecność jednej lub wielu substancji szkodliwych.
Kategoria 4: Płyn stanowiący zagrożenie dla zdrowia człowieka z uwagi na obecność jednej lub wielu substancji “toksycznych” lub “bardzo toksycznych” albo jednej lub wielu substancji radioaktywnych, mutagennych bądź rakotwórczych.
Kategoria 5: Płyn stanowiący zagrożenie dla zdrowia człowieka z uwagi na obecność substancji mikrobiologicznych bądź wirusowych.
Na podstawie powyższej klasyfikacji należy wybrać i zamontować odpowiedni zespół zabezpieczający.
Co istotne, do kategorii 4 zalicza się płyn w instalacji grzewczej, do którego dodawane były środki chemiczne np. czyszczące lub chroniące inhibitory. Tym samym, stałe uzupełnianie zładu wody w takiej instalacji grzewczej, musi występować z zabezpieczeniem antyskażeniowym typu BA.
W ofercie firmy Caleffi znajduje się cały szereg Izolatorów przepływów zwrotnych typu BA.
Zabezpieczenie instalacji

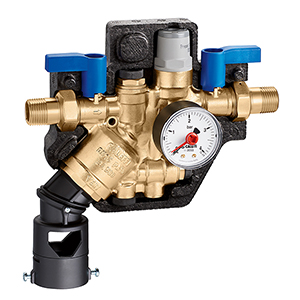

Automatyczny zestaw do napełniania instalacji z izolatorem przepływów zwrotnych typu BA o kodzie 580011, na którym się dzisiaj skupiamy to jedno kompaktowe urządzenie, które może rozwiązać cały nasz opisywany problem.

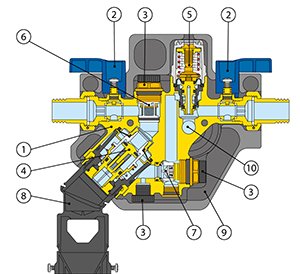

W niewielkich rozmiarów mosiężnym odlewie, znajduje się zawór automatycznego napełniania (5) oraz wszystkie elementy składające się na zabezpieczenie antyskażeniowe typu BA, wymagane przez normę PN-EN 1717. Są to: izolator przepływów zwrotnych typu BA ze strefą obniżonego ciśnienia (4, 7), zawory odcinające (2), filtr siatkowy (6) i trzy króćce testowe, dające możliwość kontroli urządzenia (3). W komplecie znajduje się również lejek spustowy (8) z możliwością regulacji, dzięki czemu grupę możemy zamontować na rurze pionowej i poziomej. Dla pełnego kompletu urządzenie występuje w zestawie z izolacją (9), oraz manometrem (10) umiejscowionym za zaworem automatycznego napełniania.
Kompaktowe wymiary urządzenia czynią go idealnym do trudno dostępnych miejsc, ułatwiając montaż w małych i średnich instalacjach, dla których właśnie przeznaczony jest ten produkt.
Urządzenia zabezpieczające przed przepływem zwrotnym muszą być poddawane okresowej kontroli działania. Opisywany zestaw został wykonany tak, aby kontrola, czyszczenie i wymiana elementów była łatwa i szybka.

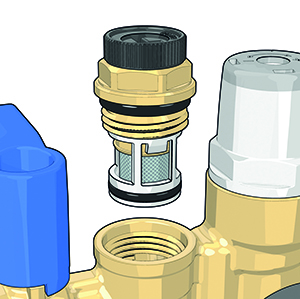

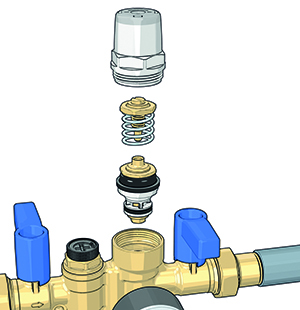

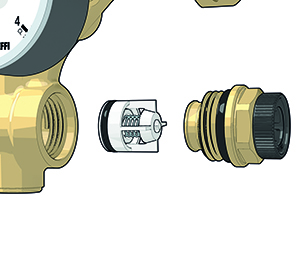

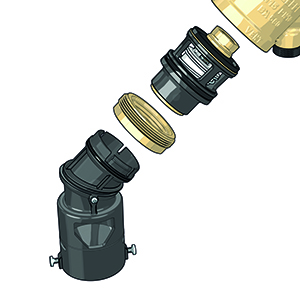

Większość elementów urządzenia można wyczyścić lub też wymienić na nowe jeżeli będzie to konieczne:
wkład izolatora przepływów zwrotnych
zawór zwrotny na zasilaniu instalacji
wkład automatycznego zaworu napełniania
filtr siatkowy
Bezpieczeństwo, zgodność z normami, podniesienie jakości pracy instalacji - to wszystko znajduje się w jednym urządzeniu firmy Caleffi.
Kompaktowe rozwiązanie dostosowane do zmieniających się potrzeb instalacji grzewczych.
