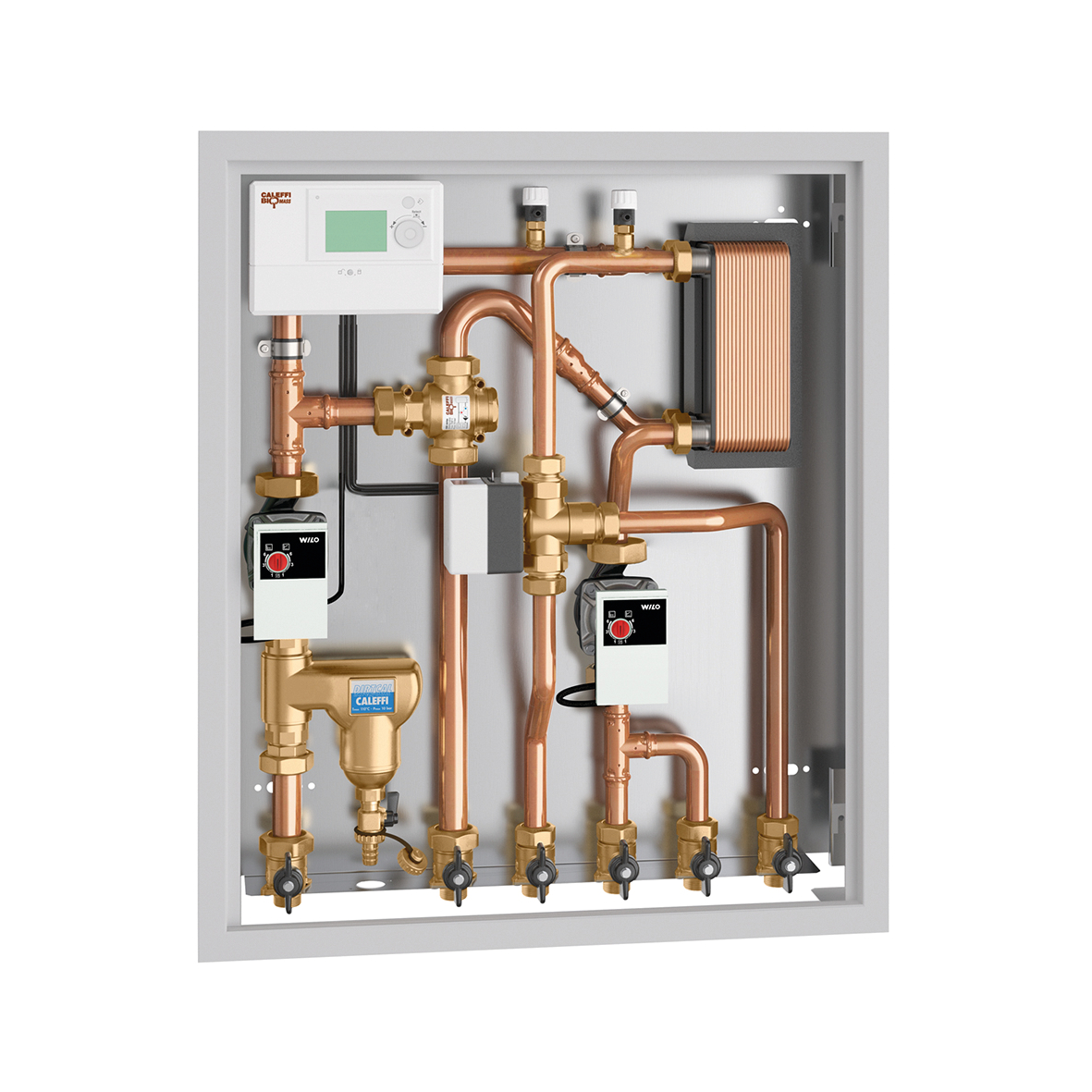

Stuurunit voor bivalente biomassa-installaties, uitvoering uitsluitend verwarming
Productbeschrijving
Stuurunit voor bivalente biomassa-installaties, uitvoering uitsluitend verwarming
Temperatuur volledige sluiting by-pass: Tmix = Tset+10 °C = Tr.
HE-pomp: PARA 25/7 en PARA 15/7.
Servomotor drie-weg ventiel met terugslagveer synchroonmotor.
Normaal gesloten.
Zonder anti-condensatieklep.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
5–100 °C
Maximum netto vermogen:
35 kW
Maximaal percentage glycol:
30 %
Medium:
glycoloplossingen, water
Maximaal aanbevolen debiet:
1,5 m³/h
Certificeringen
pdf
Tekeningen en specificaties
| Artikelnummer | Aansluiting | Notitie | 45 |
|---|---|---|---|
| 285154WYP | G 3/4" A (ISO 228-1) M |
$$ data missing $$ | |
|
3D-modellen
Aanbestedingstekst
Stuurunit voor bivalente biomassa-installaties, uitvoering uitsluitend verwarming Temperatuur volledige sluiting by-pass: Tmix = Tset+10 °C = Tr.
HE-pomp: PARA 25/7 en PARA 15/7.
Servomotor drie-weg ventiel met terugslagveer synchroonmotor.
Normaal gesloten.
Zonder anti-condensatieklep. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. 45: . Maximum netto vermogen: 35 kW. Maximaal percentage glycol: 30 %. Medium: glycoloplossingen, water. Maximaal aanbevolen debiet: 1,5 m³/h.
SCIP code
1f59549f-1117-4d9e-b1ba-3b2f2e6a0069
|
|||
| 285155WYP | G 3/4" A (ISO 228-1) M |
°C | $$ data missing $$ |
|
3D-modellen
Aanbestedingstekst
Stuurunit voor bivalente biomassa-installaties, uitvoering uitsluitend verwarming Temperatuur volledige sluiting by-pass: Tmix = Tset+10 °C = Tr.
HE-pomp: PARA 25/7 en PARA 15/7.
Servomotor drie-weg ventiel met terugslagveer synchroonmotor.
Normaal gesloten.
Zonder anti-condensatieklep. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. 55: °C. Maximum netto vermogen: 35 kW. Maximaal percentage glycol: 30 %. Medium: glycoloplossingen, water. Maximaal aanbevolen debiet: 1,5 m³/h.
SCIP code
1f59549f-1117-4d9e-b1ba-3b2f2e6a0069
|
|||
| 285156WYP | G 3/4" A (ISO 228-1) M |
°C | $$ data missing $$ |
|
3D-modellen
Aanbestedingstekst
Stuurunit voor bivalente biomassa-installaties, uitvoering uitsluitend verwarming Temperatuur volledige sluiting by-pass: Tmix = Tset+10 °C = Tr.
HE-pomp: PARA 25/7 en PARA 15/7.
Servomotor drie-weg ventiel met terugslagveer synchroonmotor.
Normaal gesloten.
Zonder anti-condensatieklep. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. 60: °C. Maximum netto vermogen: 35 kW. Maximaal percentage glycol: 30 %. Medium: glycoloplossingen, water. Maximaal aanbevolen debiet: 1,5 m³/h.
SCIP code
1f59549f-1117-4d9e-b1ba-3b2f2e6a0069
|
|||
| 285157WYP | G 3/4" A (ISO 228-1) M |
°C | $$ data missing $$ |
|
3D-modellen
Aanbestedingstekst
Stuurunit voor bivalente biomassa-installaties, uitvoering uitsluitend verwarming Temperatuur volledige sluiting by-pass: Tmix = Tset+10 °C = Tr.
HE-pomp: PARA 25/7 en PARA 15/7.
Servomotor drie-weg ventiel met terugslagveer synchroonmotor.
Normaal gesloten.
Zonder anti-condensatieklep. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. 70: °C. Maximum netto vermogen: 35 kW. Maximaal percentage glycol: 30 %. Medium: glycoloplossingen, water. Maximaal aanbevolen debiet: 1,5 m³/h.
SCIP code
1f59549f-1117-4d9e-b1ba-3b2f2e6a0069
|
|||
| 285150WYP | G 3/4" A (ISO 228-1) M |
Zonder condensklep | $$ data missing $$ |
|
3D-modellen
Aanbestedingstekst
Stuurunit voor bivalente biomassa-installaties, uitvoering uitsluitend verwarming Temperatuur volledige sluiting by-pass: Tmix = Tset+10 °C = Tr.
HE-pomp: PARA 25/7 en PARA 15/7.
Servomotor drie-weg ventiel met terugslagveer synchroonmotor.
Normaal gesloten.
Zonder anti-condensatieklep. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Maximum netto vermogen: 35 kW. Maximaal percentage glycol: 30 %. Medium: glycoloplossingen, water. Maximaal aanbevolen debiet: 1,5 m³/h.
SCIP code
1f59549f-1117-4d9e-b1ba-3b2f2e6a0069
|
|||
