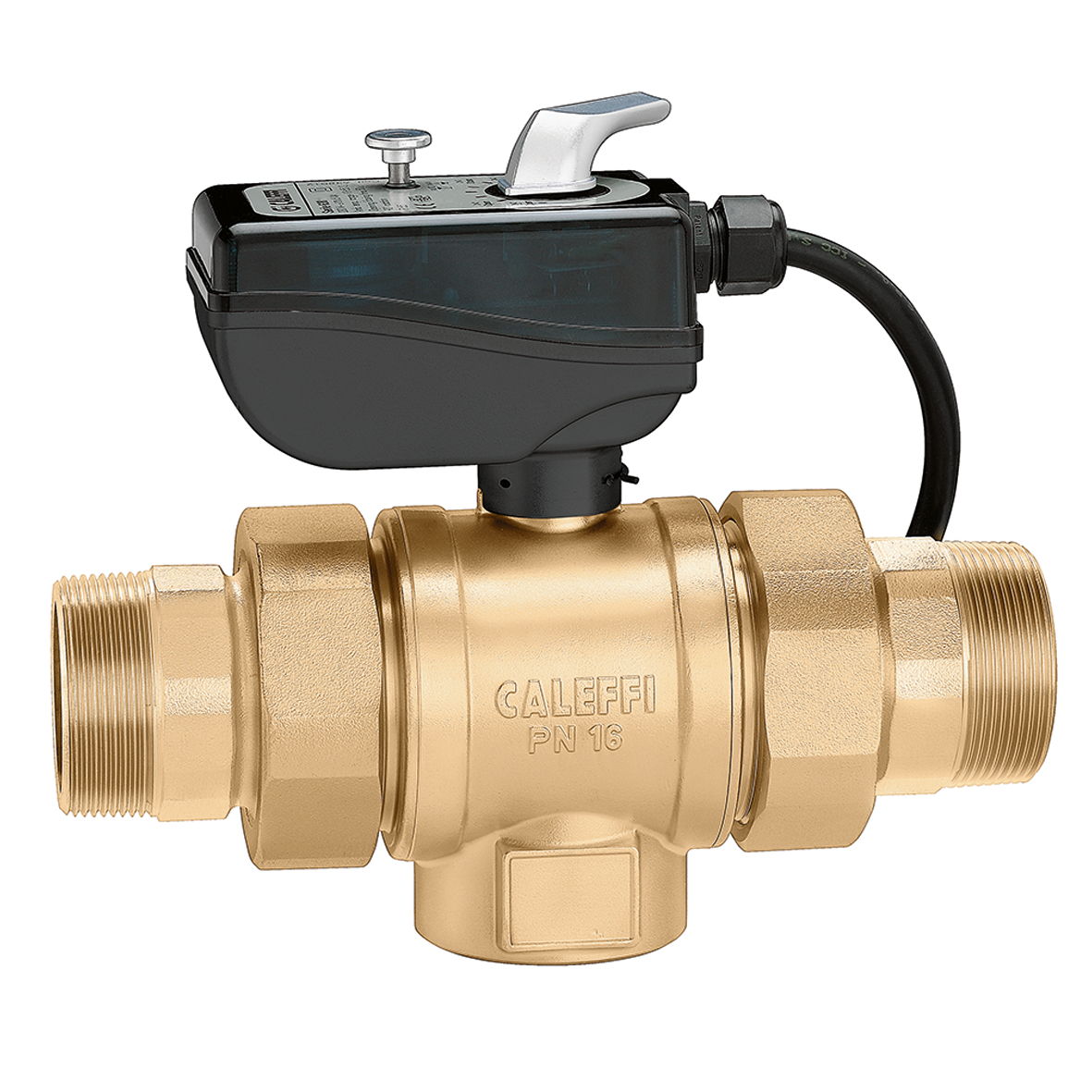

Valvola a sfera a due vie, motorizzata. Completa di motore con comando a 3 punti.
Descrizione
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Coppia motore 15 N·m.
Con microinterruttore ausiliario.
Dati tecnici
Pressione massima di esercizio:
16 bar
Campo di temperatura del fluido:
-10–110 °C
Campo di temperatura ambiente di lavoro:
-10–55 °C
Grado di protezione:
IP 65
Portata contatto microausiliario (230 V):
6 (2) A
△p max.:
10 bar, 5 bar
Tempo di manovra:
50 s
Rotazione:
rotazione 90°
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Alimentazione | Kv |
|---|---|---|---|
| 638052 | R 3/4" (EN 10226-1) M |
230 V AC | 17 m³/h |
|
Disegni 2D
dxf
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 3/4" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 10 bar. Kv: 17 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
e501bc74-cab6-4288-b6aa-f146ce28f273
|
|||
| 638062 | R 1" (EN 10226-1) M |
230 V AC | 36,5 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 1" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 10 bar. Kv: 36,5 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
d01731e6-4f8c-4c68-962f-b79ee72a9299
|
|||
| 638072 | R 1 1/4" (EN 10226-1) M |
230 V AC | 48 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 1 1/4" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 10 bar. Kv: 48 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
926620bc-6544-49a9-b07a-e9e5839fa8e7
|
|||
| 638082 | R 1 1/2" (EN 10226-1) M |
230 V AC | 77 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 1 1/2" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 5 bar. Kv: 77 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
ce93ca03-e3ba-4b93-a419-99964e6334f5
|
|||
| 638092 | R 2" (EN 10226-1) M |
230 V AC | 140 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 2" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 5 bar. Kv: 140 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
e97651b6-603d-4a0b-a4db-9a7ec2c160c7
|
|||
| 638054 | R 3/4" (EN 10226-1) M |
24 V AC | 17 m³/h |
|
Disegni 2D
dxf
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 3/4" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 24 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 10 bar. Kv: 17 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
3b1deff1-31c6-4bfe-a12d-c6bbb7a976ad
|
|||
| 638064 | R 1" (EN 10226-1) M |
24 V AC | 36,5 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 1" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 24 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 10 bar. Kv: 36,5 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
72a7d6e4-6d25-427e-8444-8a634155b546
|
|||
| 638074 | R 1 1/4" (EN 10226-1) M |
24 V AC | 48 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 1 1/4" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 24 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 10 bar. Kv: 48 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
ad3ff286-908c-495b-b8e1-ebc232b07aa6
|
|||
| 638084 | R 1 1/2" (EN 10226-1) M |
24 V AC | 77 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 1 1/2" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 24 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 5 bar. Kv: 77 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
709adde7-d6dc-41a0-a49b-71cfe1d7620e
|
|||
| 638094 | R 2" (EN 10226-1) M |
24 V AC | 140 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola a sfera a due vie, motorizzata.
Completa di motore con comando a 3 punti.
Con microinterruttore ausiliario.
Coppia motore 15 N·m. Attacco: R 2" (EN 10226-1) M. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -10–110 °C. Campo di temperatura ambiente di lavoro: -10–55 °C. Alimentazione: 24 V AC. Grado di protezione: IP 65. Portata contatto microausiliario (230 V): 6 (2) A. △p max.: 5 bar. Kv: 140 m³/h. Tempo di manovra: 50 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
cf4ed957-d612-49e3-ae8b-d1457002d5de
|
|||
