Seri 6120

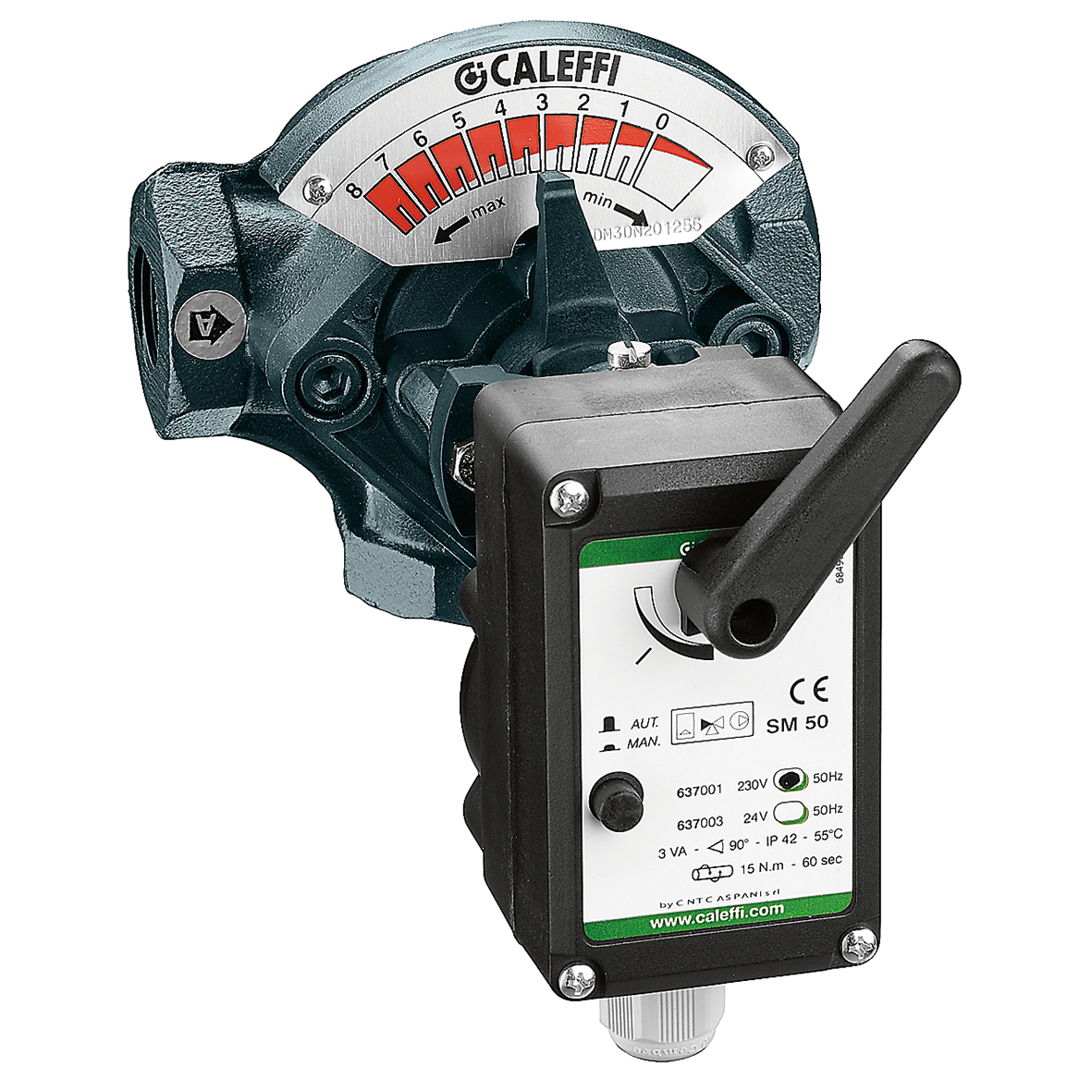

Motorlu üç yollu rotary tip karışım vanası.

Git

Yüksek çözünürlükte indir

Ürün Tanımı

Motorlu üç yollu rotary tip karışım vanası.
Kazan girişi sol bağlantı tarafında.

Teknik veriler

Maksimum çalışma basıncı: 6 bar

Ortam sıcaklığı: 2–110 °C

Sertifikasyonlar

Çizimler ve teknik özellikler

Parça numarası	Bağlantılar	Elektrik Kaynağı	Kv
612015	G 3/4" (ISO 228-1) D	230 V AC	7,2 m³/h
2B çizimler dwg Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612015%20%28dwg%29.dwg pdf Bu dosyayı indir dxf Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612015%20%28dxf%29.dxf 3B modeller stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612015%20%28stp%29.stp igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612015%20%28igs%29.igs bim Açıklama metni Motorlu üç yollu rotary tip karışım vanası. Kazan girişi sol bağlantı tarafında. Bağlantılar: G 3/4" (ISO 228-1) D. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 2–110 °C. Elektrik Kaynağı: 230 V AC. Kv: 7,2 m³/h.
612016	G 1" (ISO 228-1) D	230 V AC	11,9 m³/h
3B modeller bim Açıklama metni Motorlu üç yollu rotary tip karışım vanası. Kazan girişi sol bağlantı tarafında. Bağlantılar: G 1" (ISO 228-1) D. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 2–110 °C. Elektrik Kaynağı: 230 V AC. Kv: 11,9 m³/h.
612017	G 1 1/4" (ISO 228-1) D	230 V AC	16,5 m³/h
3B modeller bim Açıklama metni Motorlu üç yollu rotary tip karışım vanası. Kazan girişi sol bağlantı tarafında. Bağlantılar: G 1 1/4" (ISO 228-1) D. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 2–110 °C. Elektrik Kaynağı: 230 V AC. Kv: 16,5 m³/h.
612018	G 1 1/2" (ISO 228-1) D	230 V AC	30 m³/h
3B modeller bim Açıklama metni Motorlu üç yollu rotary tip karışım vanası. Kazan girişi sol bağlantı tarafında. Bağlantılar: G 1 1/2" (ISO 228-1) D. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 2–110 °C. Elektrik Kaynağı: 230 V AC. Kv: 30 m³/h.
612019	G 2" (ISO 228-1) D	230 V AC	42 m³/h
2B çizimler dwg Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612019%20%28dwg%29.dwg dxf Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612019%20%28dxf%29.dxf pdf Bu dosyayı indir 3B modeller bim Açıklama metni Motorlu üç yollu rotary tip karışım vanası. Kazan girişi sol bağlantı tarafında. Bağlantılar: G 2" (ISO 228-1) D. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 2–110 °C. Elektrik Kaynağı: 230 V AC. Kv: 42 m³/h.
612011	G 2 1/2" (ISO 228-1) D	230 V AC	80 m³/h
2B çizimler pdf Bu dosyayı indir dwg Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612011%20%28dwg%29.dwg dxf Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612011%20%28dxf%29.dxf 3B modeller stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612011%20%28stp%29.stp igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/612011%20%28igs%29.igs bim Açıklama metni Motorlu üç yollu rotary tip karışım vanası. Kazan girişi sol bağlantı tarafında. Bağlantılar: G 2 1/2" (ISO 228-1) D. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 2–110 °C. Elektrik Kaynağı: 230 V AC. Kv: 80 m³/h.
