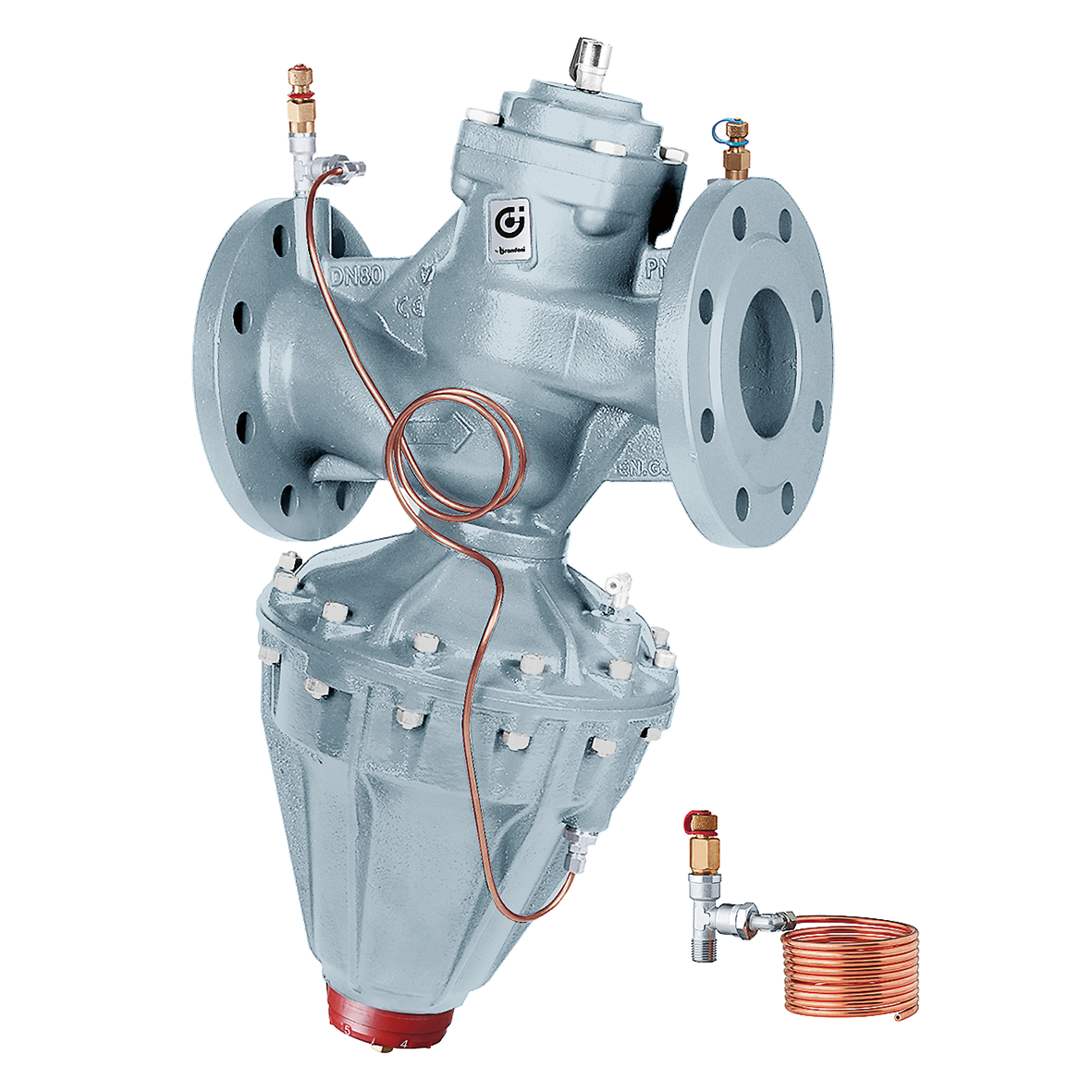

Fark basınç kontrol vanası.(DPCV)
Ürün Tanımı
Fark basınç kontrol vanası.(DPCV)
Teknik veriler
Materyal:
dökme demir
Maksimum glikol yüzdesi:
50 %
Orta:
glikol çözeltisi, su
Ortam sıcaklığı:
-10–120 °C
Maksimum çalışma basıncı:
16 bar
pdf
Çizimler ve teknik özellikler
| Parça numarası | Bağlantılar | fark basınç ayar aralığı | Actions |
|---|---|---|---|
| 140506 | DN 65 (EN 1092-1) PN 16 |
200–1000 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140506.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 65 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 200–1000 mbar. Maksimum glikol yüzdesi: 50 %. Orta: glikol çözeltisi, su. Materyal: dökme demir.
|
|||
| 140606 | DN 65 (EN 1092-1) PN 16 |
800–1600 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140606.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 65 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 800–1600 mbar. Maksimum glikol yüzdesi: 50 %. Orta: su, glikol çözeltisi. Materyal: dökme demir.
|
|||
| 140508 | DN 80 (EN 1092-1) PN 16 |
200–1000 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140508.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 80 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 200–1000 mbar. Maksimum glikol yüzdesi: 50 %. Orta: glikol çözeltisi, su. Materyal: dökme demir.
SCIP code
ANALİZ AŞAMASINDAKİ KOD
|
|||
| 140608 | DN 80 (EN 1092-1) PN 16 |
800–1600 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140608.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 80 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 800–1600 mbar. Maksimum glikol yüzdesi: 50 %. Orta: su, glikol çözeltisi. Materyal: dökme demir.
SCIP code
ANALİZ AŞAMASINDAKİ KOD
|
|||
| 140510 | DN 100 (EN 1092-1) PN 16 |
200–1000 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140510.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 100 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 200–1000 mbar. Maksimum glikol yüzdesi: 50 %. Orta: su, glikol çözeltisi. Materyal: dökme demir.
SCIP code
ANALİZ AŞAMASINDAKİ KOD
|
|||
| 140610 | DN 100 (EN 1092-1) PN 16 |
800–1600 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140610.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 100 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 800–1600 mbar. Maksimum glikol yüzdesi: 50 %. Orta: su, glikol çözeltisi. Materyal: dökme demir.
SCIP code
ANALİZ AŞAMASINDAKİ KOD
|
|||
| 140512 | DN 125 (EN 1092-1) PN 16 |
200–1000 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140512.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 125 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 200–1000 mbar. Maksimum glikol yüzdesi: 50 %. Orta: su, glikol çözeltisi. Materyal: dökme demir.
SCIP code
ANALİZ AŞAMASINDAKİ KOD
|
|||
| 140515 | DN 150 (EN 1092-1) PN 16 |
200–1000 mbar | |
|
2B çizimler
dwg
Bu dosyayı paylaş
Bu dosyayı indir
dxf
Bu dosyayı paylaş
Bu dosyayı indir
3B modeller
Açıklama metni
CALEFFI, 140515.
Fark basınç kontrol vanası.(DPCV) Bağlantılar: DN 150 (EN 1092-1) PN 16. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C. fark basınç ayar aralığı: 200–1000 mbar. Maksimum glikol yüzdesi: 50 %. Orta: glikol çözeltisi, su. Materyal: dökme demir.
SCIP code
ANALİZ AŞAMASINDAKİ KOD
|
|||
