Prednastavljiva avtomatska enota za polnjenje, odporna na vodni kamen, z možnostjo nadzora, z indikatorjem nastavljenega tlaka, ročnim ventilom, filtrom, nepovratnim ventilom.
Opis proizvoda
Prednastavljiva avtomatska enota za polnjenje, odporna na vodni kamen, z možnostjo nadzora, z indikatorjem nastavljenega tlaka, ročnim ventilom, filtrom, nepovratnim ventilom.
S priključkom za cev.
Tehnični podatki
Območje temperature medija:
2–65 °C
Območje nastavljanja tlaka:
0,2–4 bar
Maksimalni predtlak:
16 bar
Certifikati
pdf
Risbe in specifikacije
| Koda artikla | VSTOPNI priključek | IZSTOPNI priključek | Opomba |
|---|---|---|---|
| 553740 | Ø 15 vhod |
G 1/2" (ISO 228-1) NN izhod |
S priključkom manometra |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Prednastavljiva avtomatska enota za polnjenje, odporna na vodni kamen, z možnostjo nadzora, z indikatorjem nastavljenega tlaka, ročnim ventilom, filtrom, nepovratnim ventilom.
S priključkom za cev. VSTOPNI priključek: Ø 15, vhod. IZSTOPNI priključek: G 1/2" (ISO 228-1) NN, izhod. Območje temperature medija: 2–65 °C. Območje nastavljanja tlaka: 0,2–4 bar.
SCIP code
6b2ceeee-bb9a-4488-890a-3d65c8563516
|
|||

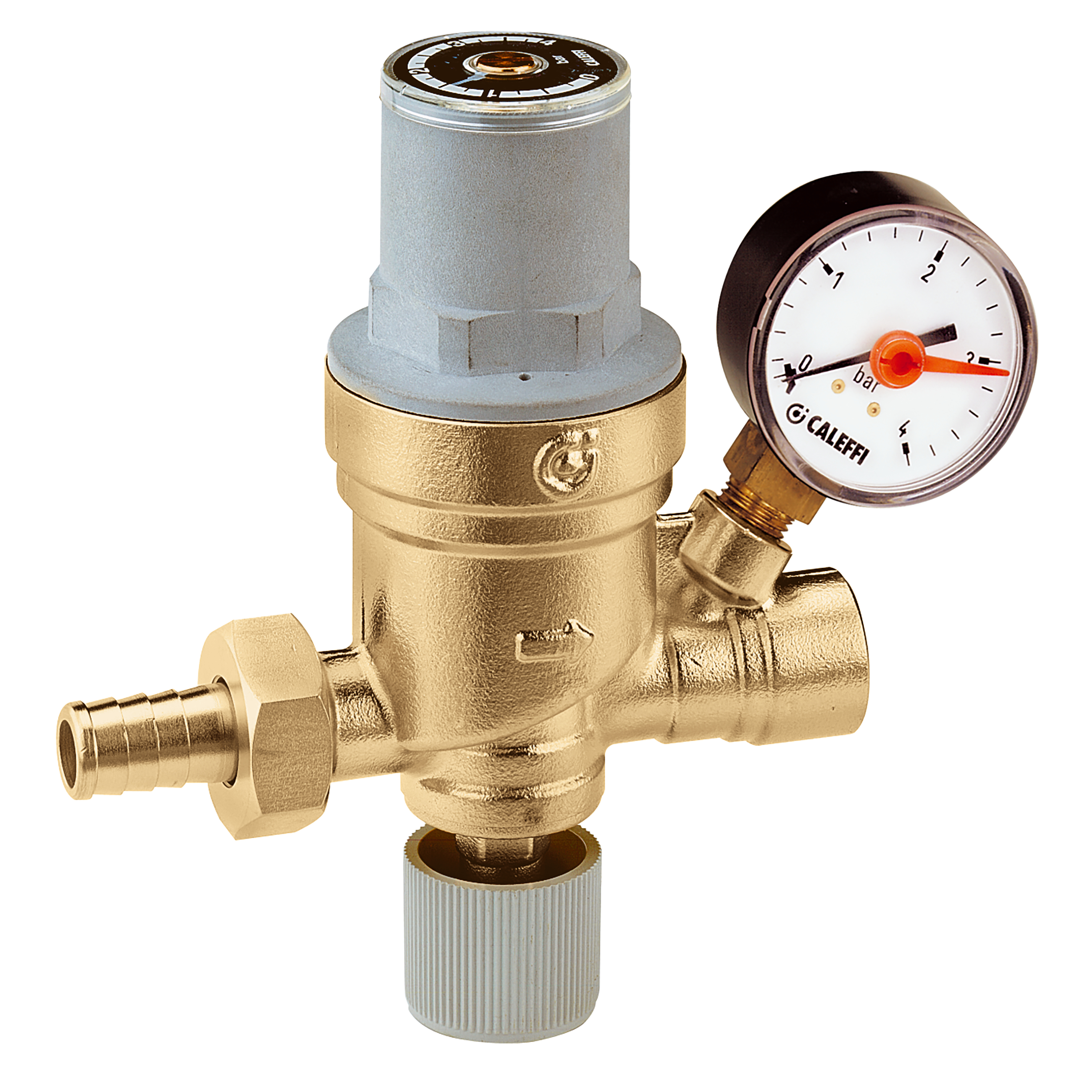

| 553840 | Ø 15 |
G 1/2" (ISO 228-1) NN |
Z manometrom |
|
3D modeli
Besedilo za razpis
Prednastavljiva avtomatska enota za polnjenje, odporna na vodni kamen, z možnostjo nadzora, z indikatorjem nastavljenega tlaka, ročnim ventilom, filtrom, nepovratnim ventilom.
S priključkom za cev. VSTOPNI priključek: Ø 15. IZSTOPNI priključek: G 1/2" (ISO 228-1) NN. Maksimalni predtlak: 16 bar. Območje temperature medija: 2–65 °C. Območje nastavljanja tlaka: 0,2–4 bar.
SCIP code
d06d638c-4822-4798-bb78-73b368a608dd
|
|||
bim
