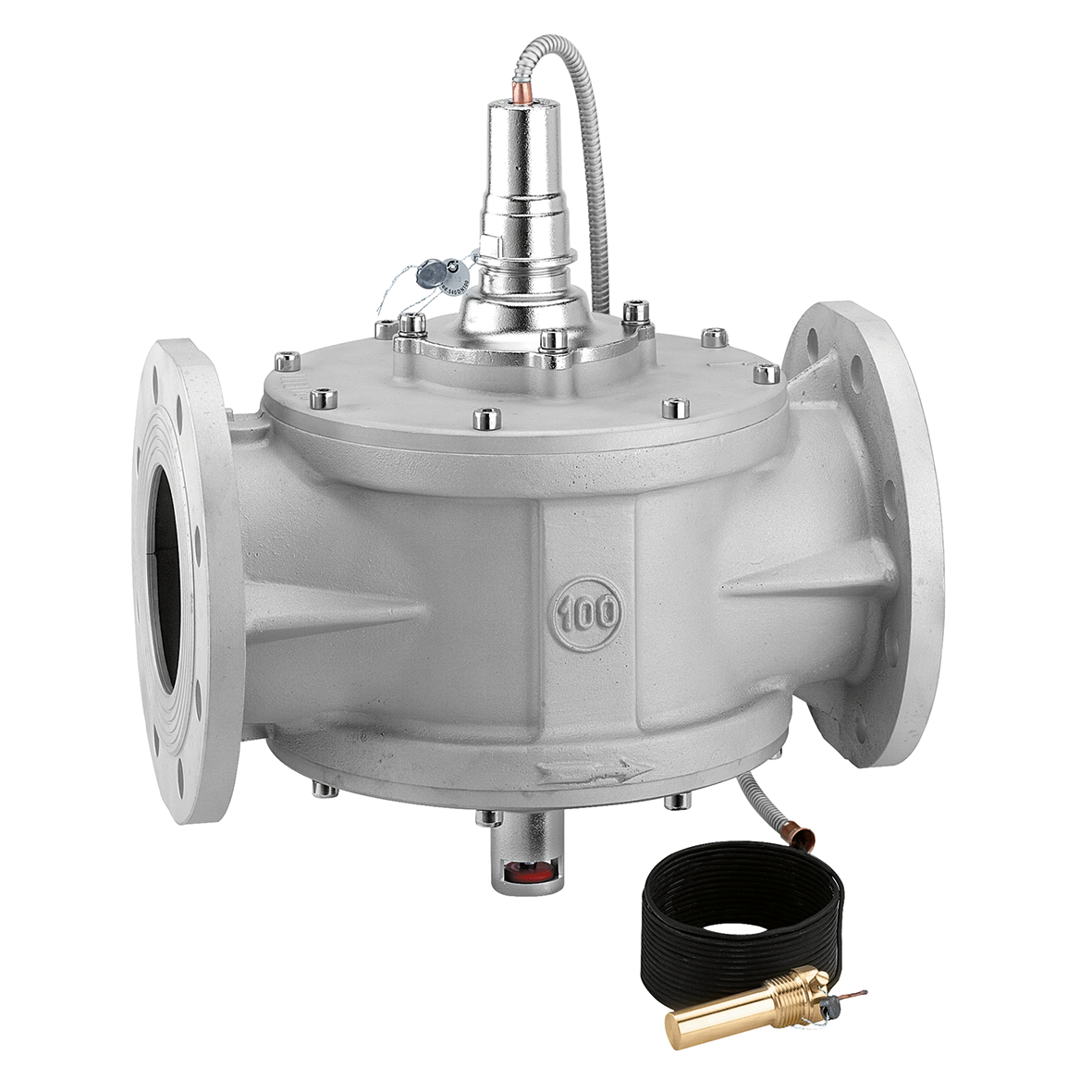

Zawór odcinający dopływ paliwa.
Opis produktu
Zawór odcinający dopływ paliwa.
Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Dane techniczne
Materiał:
aluminium
Maksymalne ciśnienie pracy:
50 kPa
Uwaga
Współpraca z przeciwkołnierzem EN 1092-1
Certyfikaty
pdf
Rysunki i specyfikacje
| Kod produktu | Przyłącze | Długość przewodu/ kapilary | Nastawa (Temperatura) | Actions |
|---|---|---|---|---|
| 540600 | DN 65 (EN 1092-1) PN 16 |
5 m | 97 °C | |
|
Modele 3D
Specyfikacja techniczna
CALEFFI, 540600.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 65 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 97 °C. Długość przewodu/ kapilary: 5 m. Materiał: aluminium.
SCIP code
c5999309-0fa9-4809-b848-610b422a0a10
|
||||
| 540800 | DN 80 (EN 1092-1) PN 16 |
5 m | 97 °C | |
|
Modele 3D
Specyfikacja techniczna
CALEFFI, 540800.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 80 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 97 °C. Długość przewodu/ kapilary: 5 m. Materiał: aluminium.
SCIP code
5e981dad-c873-43b0-afe9-b7fdcdba4638
|
||||
| 540100 | DN 100 (EN 1092-1) PN 16 |
5 m | 97 °C | |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
CALEFFI, 540100.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 100 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 97 °C. Długość przewodu/ kapilary: 5 m. Materiał: aluminium.
SCIP code
c0e073a2-b35a-43f6-901f-439219a5dfcc
|
||||
| 540610 | DN 65 (EN 1092-1) PN 16 |
5 m | 110 °C | |
|
Modele 3D
Specyfikacja techniczna
CALEFFI, 540610.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 65 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 110 °C. Długość przewodu/ kapilary: 5 m. Materiał: aluminium.
SCIP code
634bd3d3-97b5-4034-9004-f3035d2e195e
|
||||
| 540810 | DN 80 (EN 1092-1) PN 16 |
5 m | 110 °C | |
|
Modele 3D
Specyfikacja techniczna
CALEFFI, 540810.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 80 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 110 °C. Długość przewodu/ kapilary: 5 m. Materiał: aluminium.
SCIP code
f145e462-b760-40dc-98ed-15cbae290cbf
|
||||
| 540110 | DN 100 (EN 1092-1) PN 16 |
5 m | 110 °C | |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
CALEFFI, 540110.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 100 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 110 °C. Długość przewodu/ kapilary: 5 m. Materiał: aluminium.
SCIP code
e862543d-619e-4978-8626-1efd7280236e
|
||||
| 540601 | DN 65 (EN 1092-1) PN 16 |
10 m | 97 °C | |
|
Modele 3D
Specyfikacja techniczna
CALEFFI, 540601.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 65 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 97 °C. Długość przewodu/ kapilary: 10 m. Materiał: aluminium.
SCIP code
1e20e100-3afa-487d-a48d-7088e6f3209e
|
||||
| 540801 | DN 80 (EN 1092-1) PN 16 |
10 m | 97 °C | |
|
Modele 3D
Specyfikacja techniczna
CALEFFI, 540801.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 80 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 97 °C. Długość przewodu/ kapilary: 10 m. Materiał: aluminium.
SCIP code
82dcb9d2-d2c3-478f-8b30-e0fe5b76dd09
|
||||
| 540101 | DN 100 (EN 1092-1) PN 16 |
10 m | 97 °C | |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
CALEFFI, 540101.
Zawór odcinający dopływ paliwa. Certyfikowane i kalibrowane na stanowisku badawczym INAIL (Ex ISPESL): kalibracje w temp. 97 °C i 110 °C.
Przyłącze: DN 100 (EN 1092-1) PN 16. Maksymalne ciśnienie pracy: 50 kPa. Nastawa (Temperatura): 97 °C. Długość przewodu/ kapilary: 10 m. Materiał: aluminium.
SCIP code
dcb910c3-5d1b-45a3-856d-46797cb856cb
|
||||
