Seria 108

iStop®, Zawór antyzamarzaniowy z czujnikiem powietrza

Przejdź do
Pobierz wysoką rozdzielczość

Opis produktu

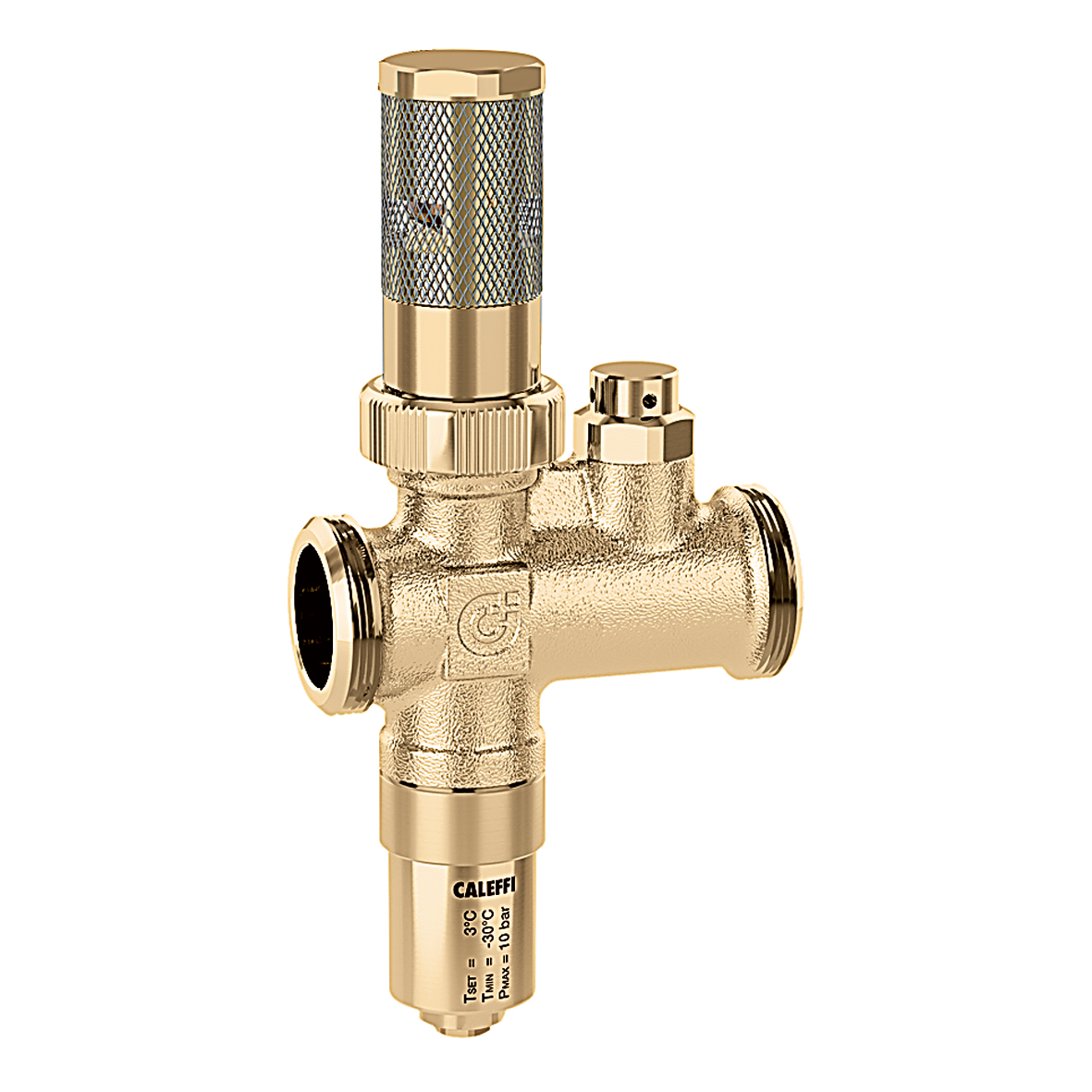

Zawór antyzamarzaniowy z czujnikiem powietrza
Temperatura powietrza zewnętrznego
włączenia funkcji antyzamarzaniowej: < 5 °C
Funkcja antyzamarzaniowa (czujnik wody)
PATENT PENDING

Dane techniczne

Maksymalne ciśnienie pracy: 5 bar
Zakres temperatury medium: 0–65 °C
Zakres temperatury otoczenia: -30–60 °C
Temperatura otwarcia: 3 °C
Temperatura zamknięcia: 4 °C
Materiał: mosiądz

Rysunki i specyfikacje

Kod produktu Przyłącze
Rysunki 2D
Pobierz
Pobierz
Modele 3D
Pobierz
Pobierz
Specyfikacja techniczna
Zawór antyzamarzaniowy z czujnikiem powietrza Temperatura powietrza zewnętrznego włączenia funkcji antyzamarzaniowej: < 5 °C Funkcja antyzamarzaniowa (czujnik wody) Przyłącze: G 1" A (ISO 228-1) GZ. Maksymalne ciśnienie pracy: 5 bar. Zakres temperatury medium: 0–65 °C. Zakres temperatury otoczenia: -30–60 °C. Temperatura otwarcia: 3 °C. Temperatura zamknięcia: 4 °C. Materiał: mosiądz.
SCIP code
d7a585c3-56be-429c-9b99-853a4d3ccab0
Rysunki 2D
Pobierz
Pobierz
Modele 3D
Pobierz
Pobierz
Specyfikacja techniczna
Zawór antyzamarzaniowy z czujnikiem powietrza Temperatura powietrza zewnętrznego włączenia funkcji antyzamarzaniowej: < 5 °C Funkcja antyzamarzaniowa (czujnik wody) Przyłącze: G 1 1/4" A (ISO 228-1) GZ. Maksymalne ciśnienie pracy: 5 bar. Zakres temperatury medium: 0–65 °C. Zakres temperatury otoczenia: -30–60 °C. Temperatura otwarcia: 3 °C. Temperatura zamknięcia: 4 °C. Materiał: mosiądz.
SCIP code
dcb45ec4-77da-4184-a0c1-9b8297420b44

Aplikacje

Pipe Sizer Caleffi
Pipe Sizer Caleffi

Aplikacja umożliwia wymiarowanie i wykonanie obliczeń dla rur i przewodów doprowadzających wodę lub powietrze, zarówno dla instalacji hydraulicznych jak i pneumatycznych.

FAQ - Najczęściej zadawane pytania

Tak naprawdę nie ma jednoznacznej odpowiedzi na to pytanie. Odpowiedź brzmi “to zależy”. Zawór automatycznego napełniania nie jest wymagany do poprawnej pracy zaworu antyzamarzaniowego, czyli w instalacji, w której nie będzie automatu napełniania, zawór z serii 108 zadziała poprawnie. Jednak istnieją sytuacje, w których automatyczny zawór napełniania w zestawie z zaworem antyzamarzaniowym, jest konieczny dla pełnej ochrony pompy ciepła. Jest to na przykład sytuacja niestandardowego podłączenia wymiennika ciepła, jak na rysunku poniżej, gdzie (9) to płytowy wymiennik ciepła, (10) zasilanie instalacji, a (11) to powrót z instalacji.

Fig 02































Przykład niestandardowego podłączenia wymiennika w pompie ciepła
źródło grafiki: Kaisai

W przedstawionej sytuacji automat napełniania jest niezbędny, aby cyrkulacja wody odbywała się przez cały wymiennik i część układu znajdującego się poniżej rury powrotnej. Bez tego woda mogłaby w pewnym momencie pozostać bez ruchu, przykładowo w dolnej części wymiennika.
Jest to właśnie przykład instalacji, w której konieczne jest zastosowanie zaworu automatycznego napełniania. Tak naprawdę jednak, zamontowany w każdej instalacji, nawet pozornie tego nie wymagającej, daje nam pewne korzyści. Eliminuje konieczność dobijania instalacji oraz jej odpowietrzania po zadziałaniu zaworu antyzamarzaniowego. W przypadku dużego ubytku wody, gdyby awaria zasilania elektrycznego trwała przez dłuższy czas, zabezpiecza pompę przed wejściem w tryb awaryjny.

Kolejne niezwykle istotne zagadnienie, które porusza temat strat ciśnienia w instalacji. Zawór antyzamarzaniowy jest zaworem pełnoprzelotowym i generuje bardzo niskie straty ciśnienia, pomijalne w obliczeniach hydraulicznych. Zawór jest tak skonstruowany, że nie ma w nim elementów, które mogłyby w jakimś znaczącym stopniu oporować.


Zastosowanie redukcji, w momencie kiedy np. montujemy zawór 1” na rurze 5/4”, wygeneruje nam oczywiście większą stratę ciśnienia, ale wciąż strata ta będzie stosunkowo niewielka. Dlatego nie musimy obawiać się takiego montażu, zwłaszcza  że standardowo montujemy na instalacji inne elementy, takie jak filtry, której oporują dużo bardziej.

Nie wolno izolować zaworu 108. W momencie wystąpienia awarii zasilania elektrycznego, zawór musi być miejscem, w którym woda wychładza się najszybciej. Gdybyśmy zaizolowali część zaworu, w której znajduje się czujnik termostatyczny, istniałoby ryzyko szybszego wychłodzenia się wody w innej części instalacji. Przykładem może być sytuacja, w której izolacja wymiennika ciepła w pompie ciepła będzie mniejsza, niż izolacja zaworu antyzamarzaniowego. W takiej sytuacji może dojść do wychłodzenia się wody w wymienniku w pierwszej kolejności. Gdybyśmy zaizolowali przerywacz próżni, (jest to element w górnej części zaworu odpowiedzialny za wprowadzenie powietrza do instalacji w momencie, kiedy z zaworu kapie woda), zawór mógłby w ogóle nie zadziałać, jako że jego upust zostanie zablokowany. Taka sytuacja może mieć miejsce w instalacji, w której nie ma automatycznego zaworu napełniania.

Omawiany zawór nie jest zaworem spustowym i jego zadaniem nie jest zrzucenie wody z instalacji. W sytuacji, w której temperatura wody w odcinku zewnętrznym obiegu osiągnie 3 °C, zawór otwiera upust wody, co objawia się delikatnym kapaniem. W momencie, kiedy do zaworu dopłynie woda z budynku o temperaturze powyżej 4 °C, czujnik termostatyczny w zaworze zamknie upust wody. Dzięki temu mamy sytuację, w której zawór pracuje  “okresowo”, a nie kapie z niego cały czas. Dzięki niewielkiej różnicy pomiędzy temperaturą otwarcia, a temperaturą zamknięcia, ilość zrzuconej wody jest niewielka. Zadaniem zaworu jest utrzymanie wody w ciągłym przepływie dla zewnętrznego odcinka instalacji, m.in. przez wymiennik w pompie ciepła, tym samym utrzymując wodę w temperaturze powyżej 3 °C.

Dla prawidłowego działania zawór antyzamarzaniowy musi zostać zamontowany w ilości 2 sztuk. Należy zamontować jeden zawór na zasilaniu oraz jeden na powrocie, jak najbliżej pompy ciepła. Dla pełnego zabezpieczenia źródła ciepła wymagane są 2 zawory, ponieważ nigdy nie mamy pewności, w którym miejscu w instalacji woda ulega szybszemu schłodzeniu, i niekoniecznie musi to być zawsze powrót z instalacji. Istnieje szereg czynników, które mogą mieć wpływ na miejsce schładzania się wody w instalacji, w tym przykładowo warunki atmosferyczne.
