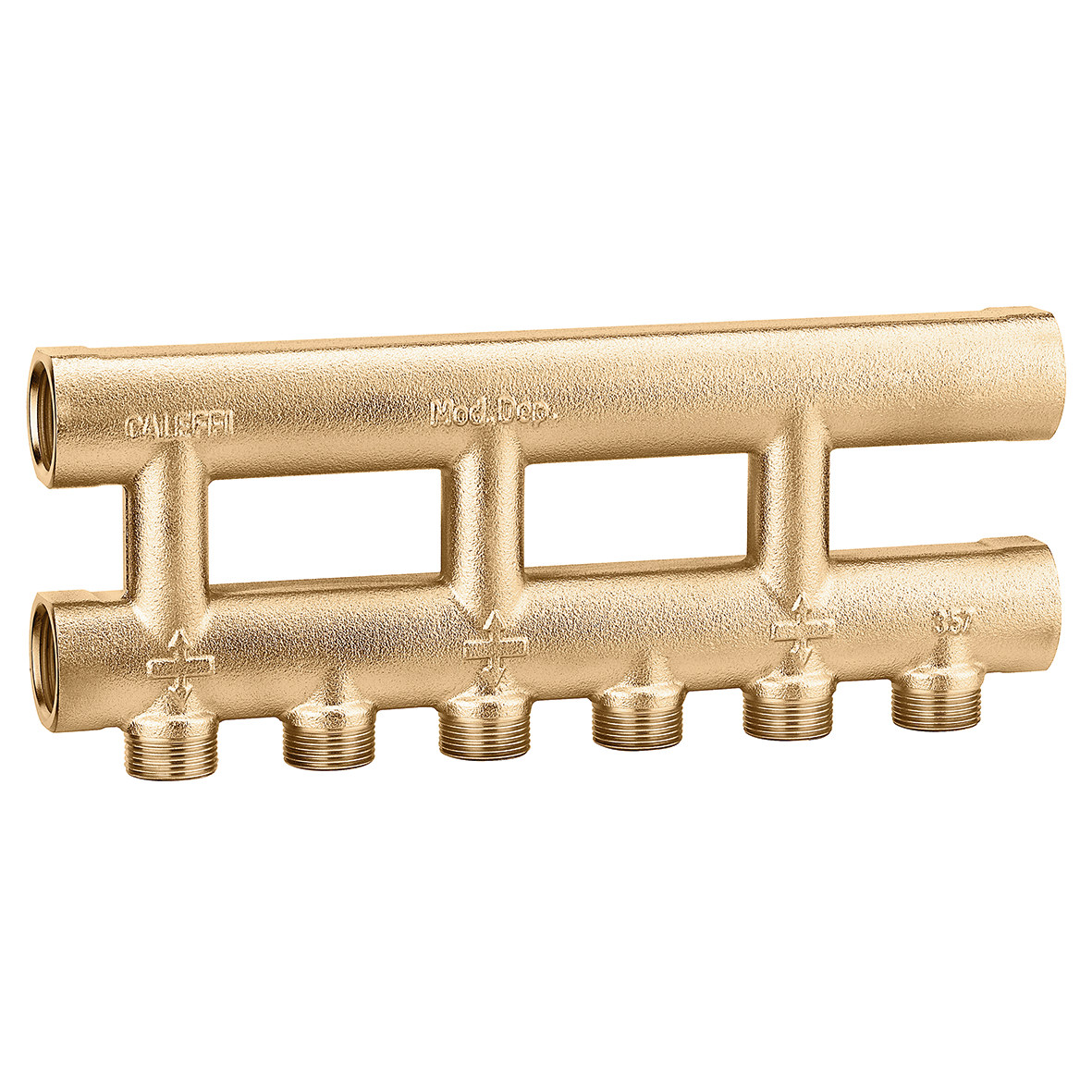

Rozdzielacz pojedynczy – monoblok
Opis produktu
Rozdzielacz pojedynczy – monoblok
Dla instalacji grzewczych i chłodniczych.
Dane techniczne
Maksymalne ciśnienie pracy:
10 bar
Zakres temperatury medium:
-10–110 °C
Rozstaw przyłączy głównych:
60 mm
Rozstaw wyjść:
40 mm
pdf
Rysunki i specyfikacje
| Kod produktu | Przyłącze | Przyłącza wylot | |
|---|---|---|---|
| 357502 | G 3/4" (ISO 228-1) GW |
23 p. 1,5 GZ 2 wyjścia |
|
|
Modele 3D
Specyfikacja techniczna
Rozdzielacz pojedynczy – monoblok Dla instalacji grzewczych i chłodniczych. Przyłącze: G 3/4" (ISO 228-1) GW. Przyłącza wylot: 23 p. 1,5 GZ, 2 wyjścia, Podłączenie do złączek Caleffi. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: -10–110 °C. Rozstaw przyłączy głównych: 60 mm. Rozstaw wyjść: 40 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 357503 | G 3/4" (ISO 228-1) GW |
23 p. 1,5 GZ 3 wyjścia |
|
|
Modele 3D
Specyfikacja techniczna
Rozdzielacz pojedynczy – monoblok Dla instalacji grzewczych i chłodniczych. Przyłącze: G 3/4" (ISO 228-1) GW. Przyłącza wylot: 23 p. 1,5 GZ, 3 wyjścia, Podłączenie do złączek Caleffi. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 10–110 °C. Rozstaw przyłączy głównych: 60 mm. Rozstaw wyjść: 40 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 357504 | G 3/4" (ISO 228-1) GW |
23 p. 1,5 GZ 4 wyjścia |
|
|
Modele 3D
Specyfikacja techniczna
Rozdzielacz pojedynczy – monoblok Dla instalacji grzewczych i chłodniczych. Przyłącze: G 3/4" (ISO 228-1) GW. Przyłącza wylot: 23 p. 1,5 GZ, 4 wyjścia, Podłączenie do złączek Caleffi. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 10–110 °C. Rozstaw przyłączy głównych: 60 mm. Rozstaw wyjść: 40 mm.
SCIP code
65fd14b1-be4a-4589-821f-0769cb667aac
|
|||
| 357505 | G 3/4" (ISO 228-1) GW |
23 p. 1,5 GZ 5 wyjść |
|
|
Modele 3D
Specyfikacja techniczna
Rozdzielacz pojedynczy – monoblok Dla instalacji grzewczych i chłodniczych. Przyłącze: G 3/4" (ISO 228-1) GW. Przyłącza wylot: 23 p. 1,5 GZ, 5 wyjść, Podłączenie do złączek Caleffi. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 10–110 °C. Rozstaw przyłączy głównych: 60 mm. Rozstaw wyjść: 40 mm.
SCIP code
08c5c3c1-db7e-4af7-9e5b-c01b8ea7d968
|
|||
| 357506 | G 3/4" (ISO 228-1) GW |
23 p. 1,5 GZ 6 wyjść |
|
|
Modele 3D
Specyfikacja techniczna
Rozdzielacz pojedynczy – monoblok Dla instalacji grzewczych i chłodniczych. Przyłącze: G 3/4" (ISO 228-1) GW. Przyłącza wylot: 23 p. 1,5 GZ, 6 wyjść, Podłączenie do złączek Caleffi. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 10–110 °C. Rozstaw przyłączy głównych: 60 mm. Rozstaw wyjść: 40 mm.
SCIP code
77bf6406-caf5-4016-a69e-420b32cd62fe
|
|||
