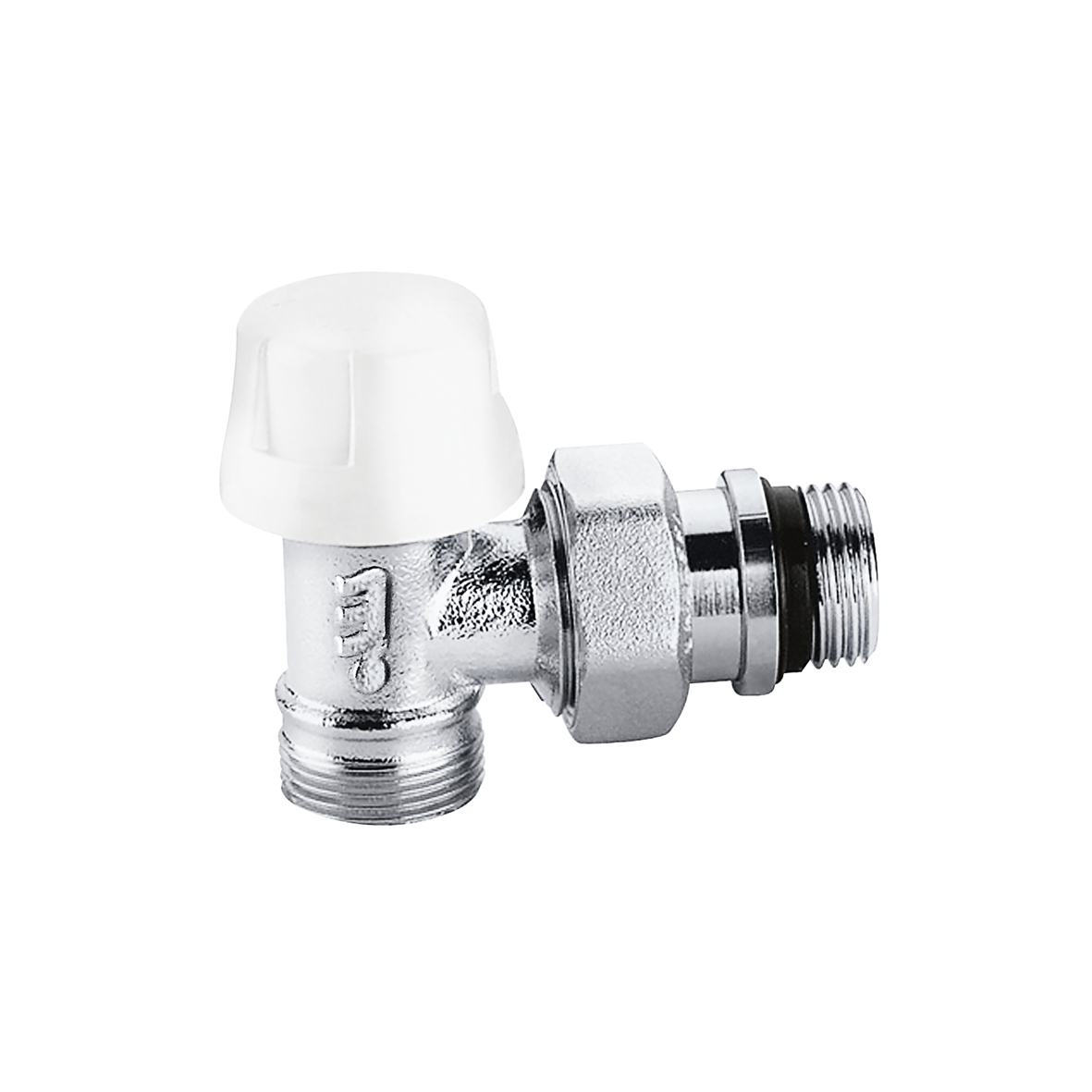

Kątowy grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych lub siłowników termoelektrycznych. Wersja kątowa.
Opis produktu
Kątowy grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych lub siłowników termoelektrycznych. Wersja kątowa.
Do rur miedzianych i z tworzyw sztucznych jedno- i wielowarstwowych.
Dane techniczne
Maksymalne ciśnienie pracy:
10 bar
Zakres temperatury medium:
5–100 °C
Wykończenie:
chromowane
Materiał:
mosiądz
Certyfikaty
pdf
Rysunki i specyfikacje
| Kod produktu | Podłączenie grzejnika | Podłącznie rury | Kvs |
|---|---|---|---|
| 222302 | G 3/8" A (ISO 228-1) GZ wlot, podłączenie kątowe |
23 p. 1,5 wylot, podłączenie kątowe |
2,29 m³/h |
|
Modele 3D
Specyfikacja techniczna
Kątowy grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych lub siłowników termoelektrycznych. Wersja kątowa.
Do rur miedzianych i z tworzyw sztucznych jedno- i wielowarstwowych. Podłączenie grzejnika: G 3/8" A (ISO 228-1) GZ, wlot, podłączenie kątowe. Podłącznie rury: 23 p. 1,5, wylot, podłączenie kątowe, Podłączenie do złączek Caleffi. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–100 °C. Wykończenie: chromowane. Kvs: 2,29 m³/h. Materiał: mosiądz.
SCIP code
b2e4ca2d-4304-4982-a389-787f9a75160e
|
|||
| 222402 | G 1/2" A (ISO 228-1) GZ wlot, podłączenie kątowe |
23 p. 1,5 wylot, podłączenie kątowe |
2,39 m³/h |
|
Modele 3D
Specyfikacja techniczna
Kątowy grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych lub siłowników termoelektrycznych. Wersja kątowa.
Do rur miedzianych i z tworzyw sztucznych jedno- i wielowarstwowych. Podłączenie grzejnika: G 1/2" A (ISO 228-1) GZ, wlot, podłączenie kątowe. Podłącznie rury: 23 p. 1,5, wylot, podłączenie kątowe, Podłączenie do złączek Caleffi. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–100 °C. Wykończenie: chromowane. Kvs: 2,39 m³/h. Materiał: mosiądz.
SCIP code
0b2d4ee9-2972-49d3-8501-c86c3101c894
|
|||
