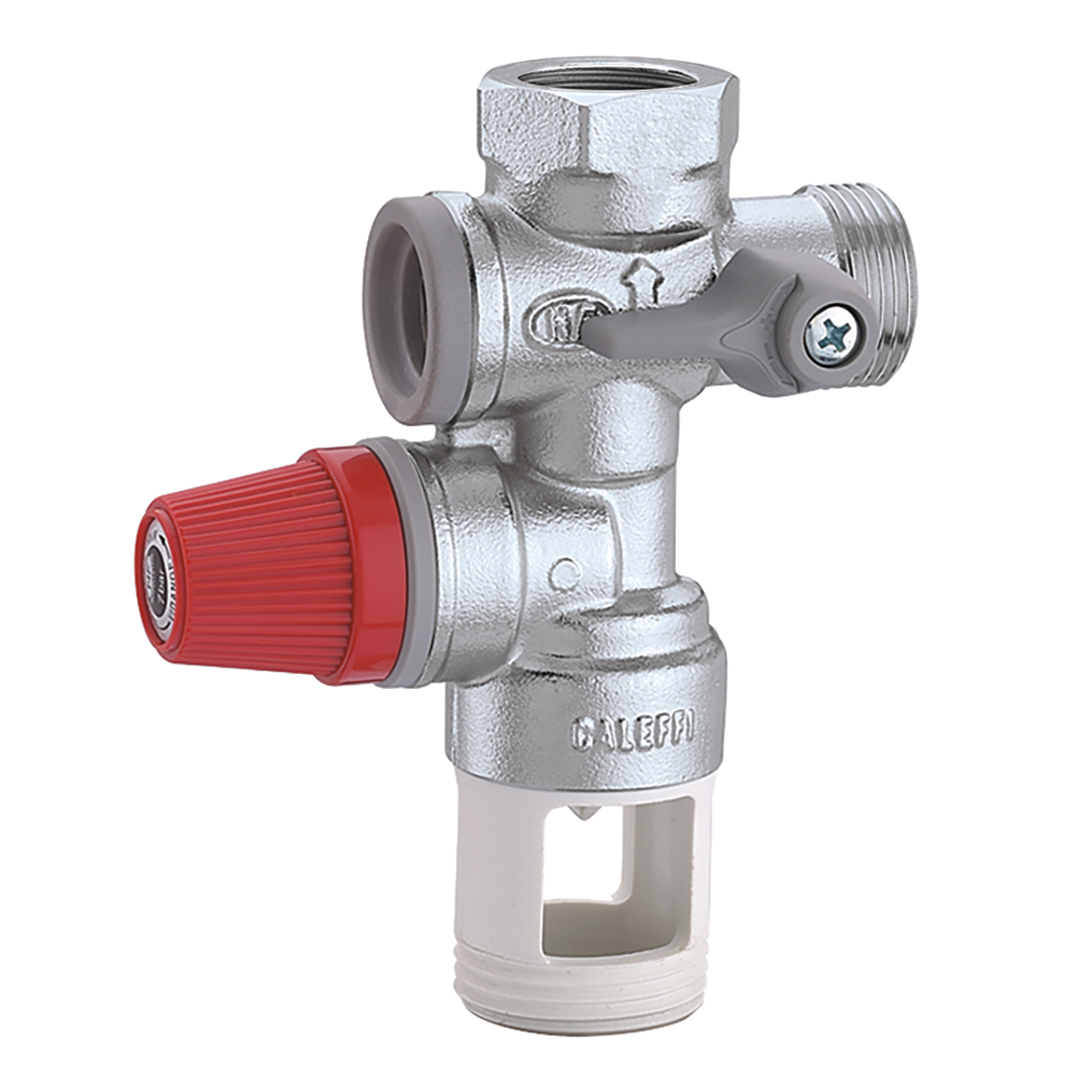

Seria 5261

Hydrauliczna grupa bezpieczeństwa do zasobników c.w.u. z zaworem odcinającym i zaworem zwrotnym z możliwością nadzoru

Przejdź do
Pobierz wysoką rozdzielczość

Opis produktu

Hydrauliczna grupa bezpieczeństwa do zasobników c.w.u. z zaworem odcinającym i zaworem zwrotnym z możliwością nadzoru
Certyfikat EN 1487.

Dane techniczne

Maksymalne ciśnienie pracy: 10 bar
Zakres temperatury medium: 2–120 °C
Nastawa (Ciśnienie): 7 bar
Wykończenie: chromowane
Materiał: mosiądz

Certyfikaty

ACS
BELGAQUA
NF
HY-CERT
PZH

Rysunki i specyfikacje

Kod produktu Przyłącze Przyłącze Maksymalan moc upustowa
Rysunki 2D
Pobierz
Pobierz
Modele 3D
Pobierz
Pobierz
Specyfikacja techniczna
Hydrauliczna grupa bezpieczeństwa do zasobników c.w.u. z zaworem odcinającym i zaworem zwrotnym z możliwością nadzoru Certyfikat EN 1487. Przyłącze: G 3/4" A (ISO 228-1) GZ, wlot. Przyłącze: G 1/2" (ISO 228-1) GW, wylot. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 2–120 °C. Nastawa (Ciśnienie): 7 bar. Maksymalan moc upustowa: 4 kW. Wykończenie: chromowane. Materiał: mosiądz.
SCIP code
d93faa5f-51c2-4db5-9b7b-8491f802820a
Rysunki 2D
Pobierz
Pobierz
Modele 3D
Pobierz
Pobierz
Specyfikacja techniczna
Hydrauliczna grupa bezpieczeństwa do zasobników c.w.u. z zaworem odcinającym i zaworem zwrotnym z możliwością nadzoru Certyfikat EN 1487. Przyłącze: G 3/4" A (ISO 228-1) GZ, wlot. Przyłącze: G 3/4" (ISO 228-1) GW, wylot. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 2–120 °C. Nastawa (Ciśnienie): 7 bar. Maksymalan moc upustowa: 10 kW. Wykończenie: chromowane. Materiał: mosiądz.
SCIP code
a83da4cd-bd79-49ec-a65d-80d555f15d55

Aplikacje

DWS

Caleffi ścieki Sizer pozwala na szybkie i prawidłowe dobranie podstawowych elementów krajowych systemów wodnych.

Pipe Sizer Caleffi
Pipe Sizer Caleffi

Aplikacja umożliwia wymiarowanie i wykonanie obliczeń dla rur i przewodów doprowadzających wodę lub powietrze, zarówno dla instalacji hydraulicznych jak i pneumatycznych.

Przewiń

FAQ - Najczęściej zadawane pytania

Jeżeli dochodzi do częstego kapania lub spuszczania wody z zaworu, prawdopodobnie w systemie nie ma zbiornika wyrównawczego lub, jeżeli takowy istnieje, jest on pusty. Zawsze zaleca się montaż zbiornika w połączeniu z zaworem bezpieczeństwa, zwłaszcza w obecności zasobnika lub zbiornika akumulacyjnego, które poprzez podgrzewanie wody powodują wzrost ciśnienia, a tym samym częstą interwencję zaworu bezpieczeństwa. Orientacyjnie objętość zbiornika powinna wynosić co najmniej 10 % objętości zbiornika akumulacyjnego.
