Seria 166

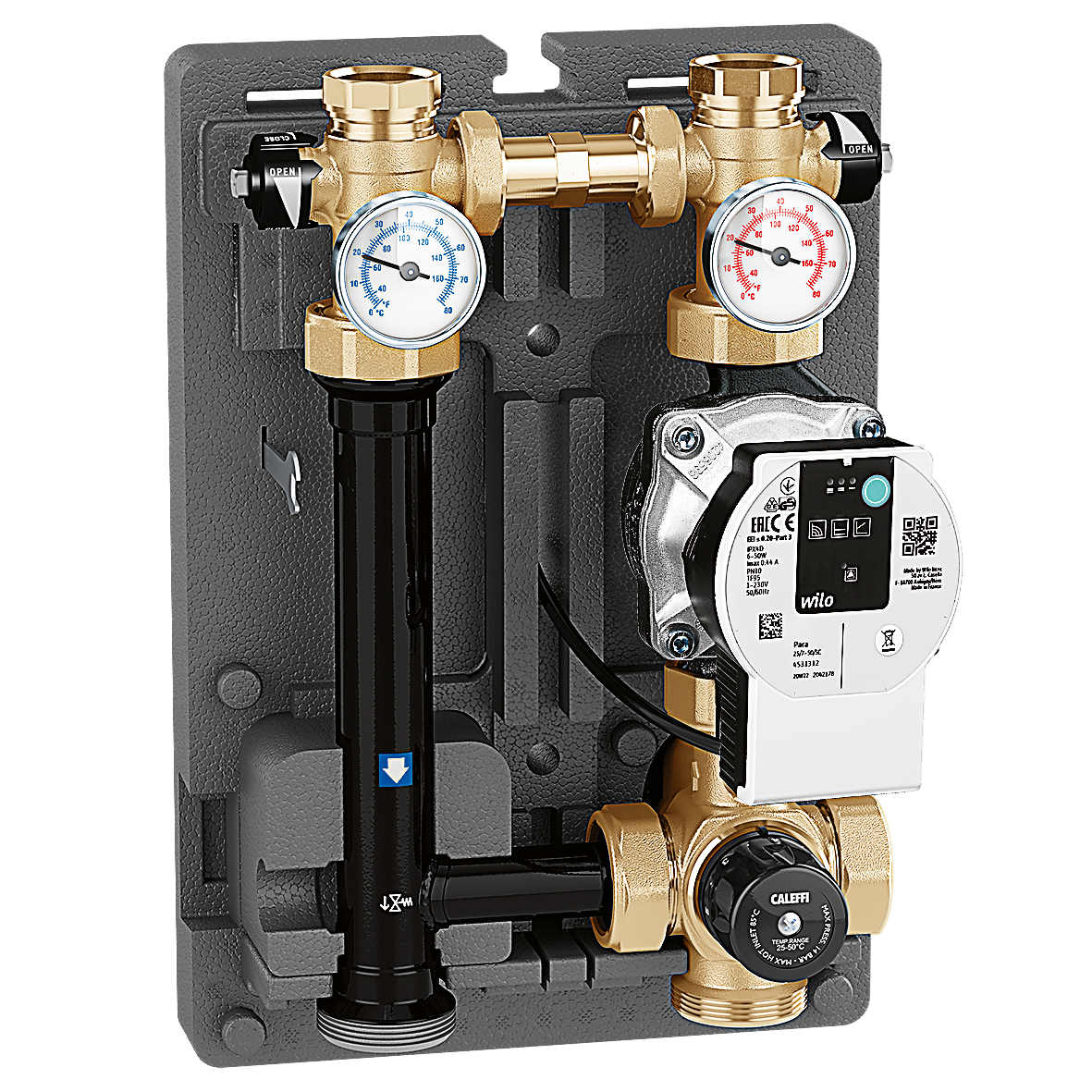

Grupa pompowa z termostatycznym zaworem mieszającym do instalacji grzewczych, DN 25.

Przejdź do
Pobierz wysoką rozdzielczość

Opis produktu

Grupa pompowa z termostatycznym zaworem mieszającym do instalacji grzewczych, DN 25.
Prawostronna wersja możliwość zamiany na wersję lewostronną
Z izolacją.

Dane techniczne

Maksymalne ciśnienie pracy: 10 bar
Zakres temperatury medium: 5–100 °C
Zasilanie elektryczne: 230 V (AC)
Rozstaw przyłączy głównych: 125 mm
Przepływ przy dostępnym spadku ciśneinia 4 m. sł. w.: 1,4 m³/h
Rodzaj pompy: Para 25-7

Certyfikaty

CE

Rysunki i specyfikacje

Kod produktu Podłączenie od strony instalacji Podłączenie od strony kotła Zakres regulacji temperatury
Rysunki 2D
Pobierz
Pobierz
Modele 3D
Pobierz
Pobierz
Specyfikacja techniczna
Grupa pompowa z termostatycznym zaworem mieszającym do instalacji grzewczych, DN 25. Z izolacją. Prawostronna wersja możliwość zamiany na wersję lewostronną Podłączenie od strony instalacji: G 1" (ISO 228-1) GW. Podłączenie od strony kotła: G 1 1/2" A (ISO 228-1) GZ. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–100 °C. Zakres regulacji temperatury: 25–50 °C. Zasilanie elektryczne: 230 V (AC). Rozstaw przyłączy głównych: 125 mm. Przepływ przy dostępnym spadku ciśneinia 4 m. sł. w.: 1,4 m³/h. Rodzaj pompy: Para 25-7.
SCIP code
33aae209-17a4-44d6-be1f-b85a2af69821
