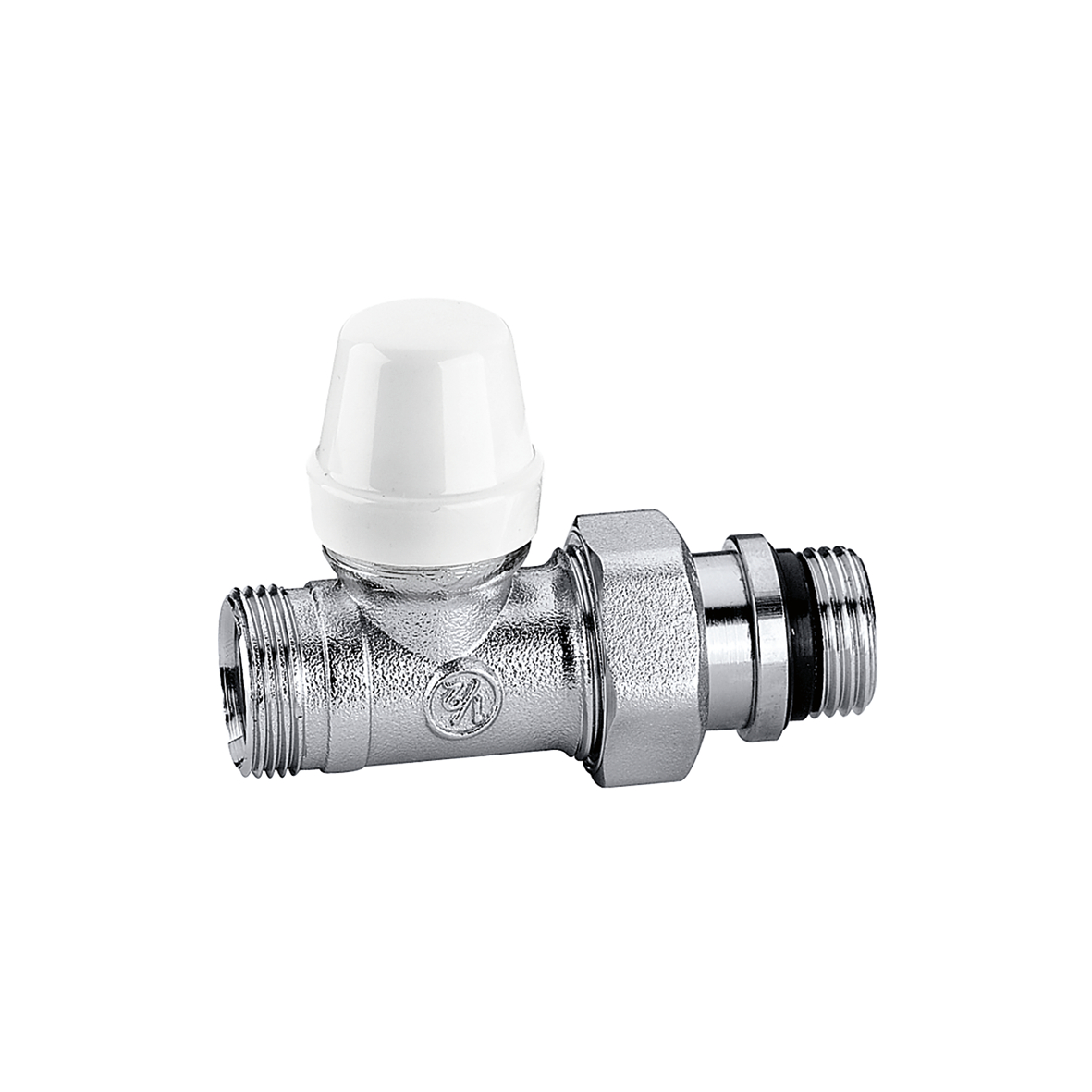

Voetventiel.Rechte uitvoering.
Productbeschrijving
Voetventiel.Rechte uitvoering.
Voor koper- en kunststofbuis (enkel- en meerlagig).
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
5–100 °C
Afwerking:
verchroomd
Materiaal:
messing
Downloaden
pdf
Tekeningen en specificaties
| Onderdeel nummer | Leidingaansluiting | Radiatoraansluiting | Kvs |
|---|---|---|---|
| 343302 | 23 p. 1,5 ingang, rechte aansluiting |
G 3/8" A (ISO 228-1) M einduitgang, rechte aansluiting |
1,32 m³/h |
|
3D-modellen
Aanbestedingstekst
Voetventiel.Rechte uitvoering. Voor koper- en kunststofbuis (enkel- en meerlagig). Leidingaansluiting: 23 p. 1,5, ingang, rechte aansluiting, Aansluiting voor Caleffi fittingen. Radiatoraansluiting: G 3/8" A (ISO 228-1) M, einduitgang, rechte aansluiting. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Kvs: 1,32 m³/h. Materiaal: messing.
SCIP code
f6569ef8-7d07-4ac1-a33f-4c8b800b446e
|
|||
| 343402 | 23 p. 1,5 ingang, rechte aansluiting |
G 1/2" A (ISO 228-1) M einduitgang, rechte aansluiting |
2,17 m³/h |
|
3D-modellen
Aanbestedingstekst
Voetventiel.Rechte uitvoering. Voor koper- en kunststofbuis (enkel- en meerlagig). Leidingaansluiting: 23 p. 1,5, ingang, rechte aansluiting, Aansluiting voor Caleffi fittingen. Radiatoraansluiting: G 1/2" A (ISO 228-1) M, einduitgang, rechte aansluiting. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Kvs: 2,17 m³/h. Materiaal: messing.
SCIP code
95b9e59e-159a-4b4b-8d47-8af8c6fdad61
|
|||
| 343452 | G 3/4" A (ISO 228-1) M ingang, rechte aansluiting |
G 1/2" A (ISO 228-1) M einduitgang, rechte aansluiting |
2,17 m³/h |
|
3D-modellen
Aanbestedingstekst
Voetventiel.Rechte uitvoering. Voor koper- en kunststofbuis (enkel- en meerlagig). Leidingaansluiting: G 3/4" A (ISO 228-1) M, ingang, rechte aansluiting, Aansluiting voor Caleffi fittingen. Radiatoraansluiting: G 1/2" A (ISO 228-1) M, einduitgang, rechte aansluiting. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Kvs: 2,17 m³/h. Materiaal: messing.
SCIP code
55e2f259-7320-4610-9648-05e5366938df
|
|||
