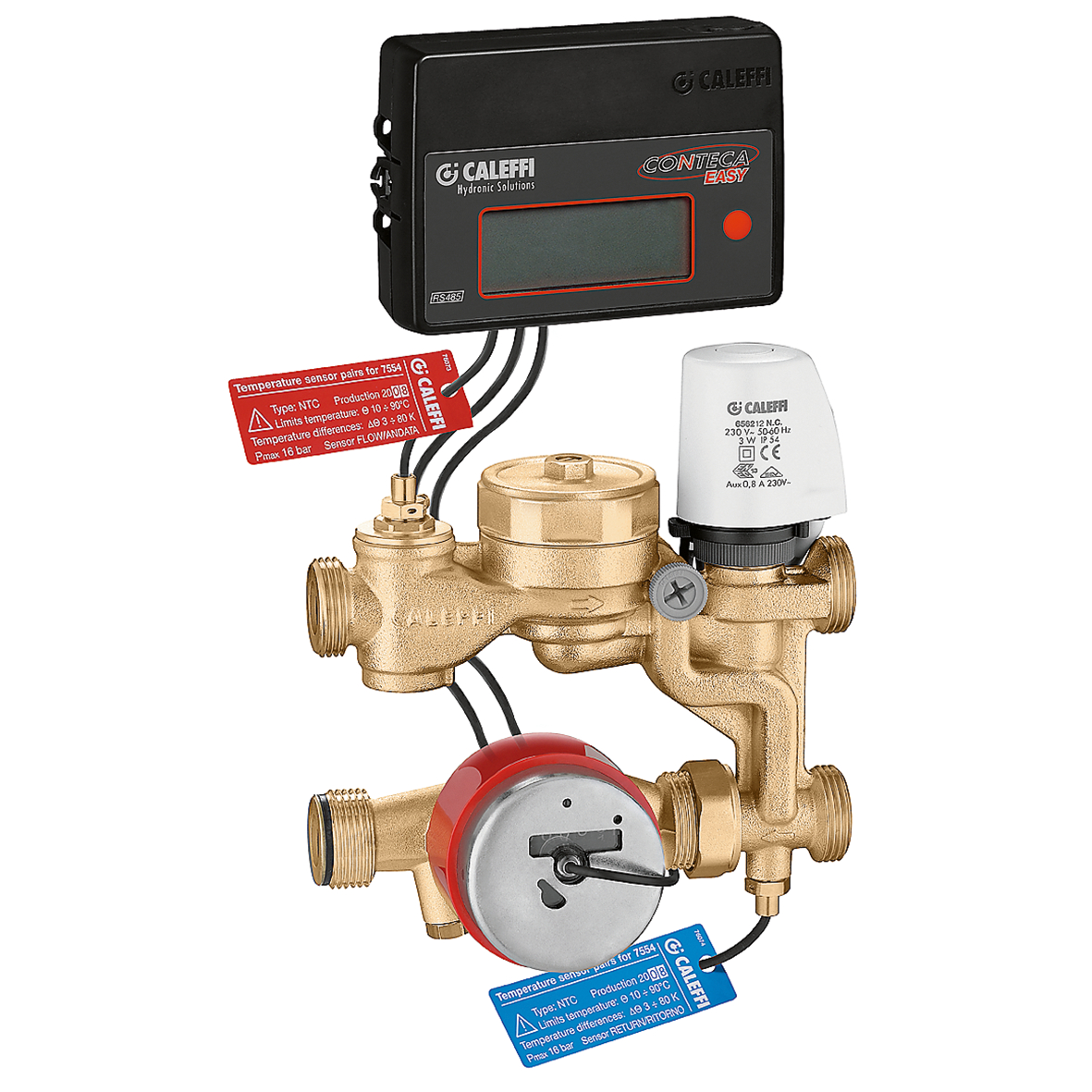

PLURIMOD EASY, PLURIMOD® EASY, hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Productbeschrijving
PLURIMOD® EASY, hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
- monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
- energiemeter CONTECA® EASY met volumetrische turbinesectie 3/4”;
- drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
- dompelbuizen voor energiemeter;
- aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
- omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Technische gegevens
Gemiddelde temperatuurbereik:
3–90 °C
Nominale druk:
PN 10
Note
Voor art. 700205, 700205 003, 700205 002.
Services and Connectivity
Certificeringen
pdf
Tekeningen en specificaties
| Artikelnummer | Notitie | Elektrische voeding | Maximaal aanbevolen debiet |
|---|---|---|---|
| 700213 | Met bediening serie 6562 - 230 V (AC) - △p 2 m w.k. - ultrasone volumemeter | 230 V AC | 900 l/h |
|
Differentiële druk vaste instelling
20 kPa
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
igs
Dit bestand delen
Dit bestand downloaden
stp
Dit bestand delen
Dit bestand downloaden
Aanbestedingstekst
CALEFFI, 700213, PLURIMOD EASY.
PLURIMOD® EASY, hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische turbinesectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 20 kPa. Elektrische voeding: 230 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 900 l/h.
SCIP code
d9bb5170-c404-4947-9109-9bb6be2707ba
|
|||
| 700214 | Met bediening serie 6562 - 24 V (AC) - △p 2 m w.k. - ultrasone volumemeter | 24 V AC | 900 l/h |
|
Differentiële druk vaste instelling
20 kPa
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
igs
Dit bestand delen
Dit bestand downloaden
stp
Dit bestand delen
Dit bestand downloaden
Aanbestedingstekst
CALEFFI, 700214, PLURIMOD EASY.
PLURIMOD® EASY, hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische turbinesectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 20 kPa. Elektrische voeding: 24 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 900 l/h.
SCIP code
492732ad-2b48-4c65-9e60-cc42afc8735f
|
|||
| 700215 | Met bediening serie 6562 - 230 V (AC) - △p 3 m w.k. - ultrasone volumemeter | 230 V AC | 1400 l/h |
|
Differentiële druk vaste instelling
30 kPa
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
CALEFFI, 700215, PLURIMOD EASY.
PLURIMOD® EASY, hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische turbinesectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 30 kPa. Elektrische voeding: 230 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 1400 l/h.
SCIP code
82b90889-00db-44b6-a9f4-b8a9c47fbca5
|
|||
| 700216 | Met bediening serie 6562 - 24 V (AC) - △p 3 m w.k. - ultrasone volumemeter | 24 V AC | 1400 l/h |
|
Differentiële druk vaste instelling
30 kPa
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
igs
Dit bestand delen
Dit bestand downloaden
stp
Dit bestand delen
Dit bestand downloaden
Aanbestedingstekst
CALEFFI, 700216, PLURIMOD EASY.
PLURIMOD® EASY, hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische turbinesectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 30 kPa. Elektrische voeding: 24 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 1400 l/h.
SCIP code
ac6e17bd-3892-4fd5-ae55-022c0bad889c
|
|||
