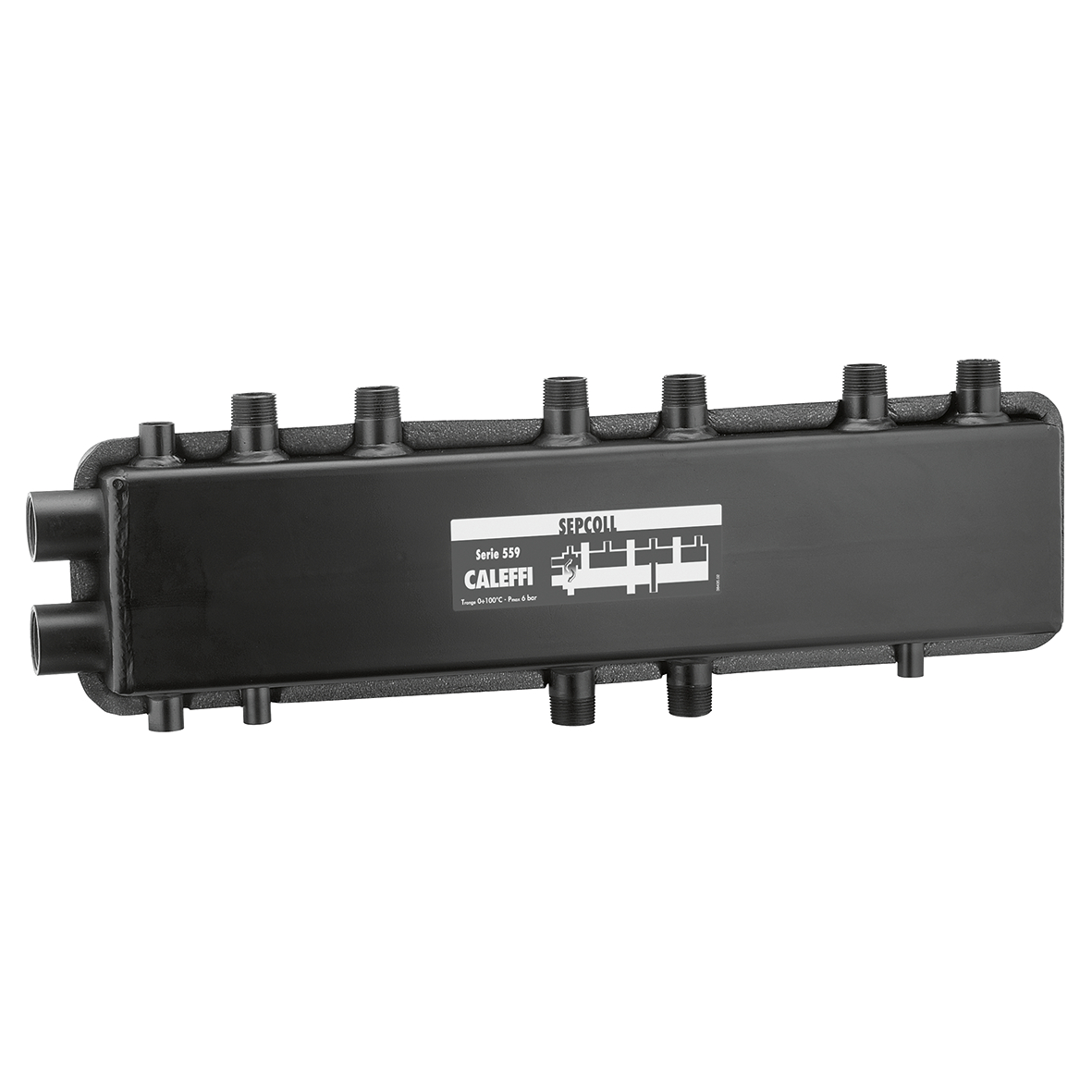

SEPCOLL, Separatore idraulico-collettore per impianti di riscaldamento e condizionamento. 3+1 derivazioni.
Descrizione
Separatore idraulico-collettore per impianti di riscaldamento e condizionamento.
3+1 derivazioni.
Completo di staffe di fissaggio.
Con coibentazione.
Dati tecnici
Campo di temperatura del fluido:
0–100 °C
Interasse principale:
90 mm
PN (Pressione nominale):
PN 6
Materiale:
acciaio
pdf
Disegni e specifiche
| Codice | Attacco principale | Attacco derivazione | Attacco laterale |
|---|---|---|---|
| 559031 | G 1 1/4" (ISO 228-1) F |
G 1" A (ISO 228-1) M 3 derivazioni |
G 1" A (ISO 228-1) M 1 derivazione |
|
Modelli 3D
Capitolato
Separatore idraulico-collettore per impianti di riscaldamento e condizionamento.
3+1 derivazioni.
Con coibentazione.
Completo di staffe di fissaggio. Attacco principale: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 1" A (ISO 228-1) M, 3 derivazioni. Attacco laterale: G 1" A (ISO 228-1) M, 1 derivazione. Campo di temperatura del fluido: 0–100 °C. Interasse principale: 90 mm. PN (Pressione nominale): PN 6. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
