Uzavírací a předregulační ventil. Do DN 1".
Popis produktu

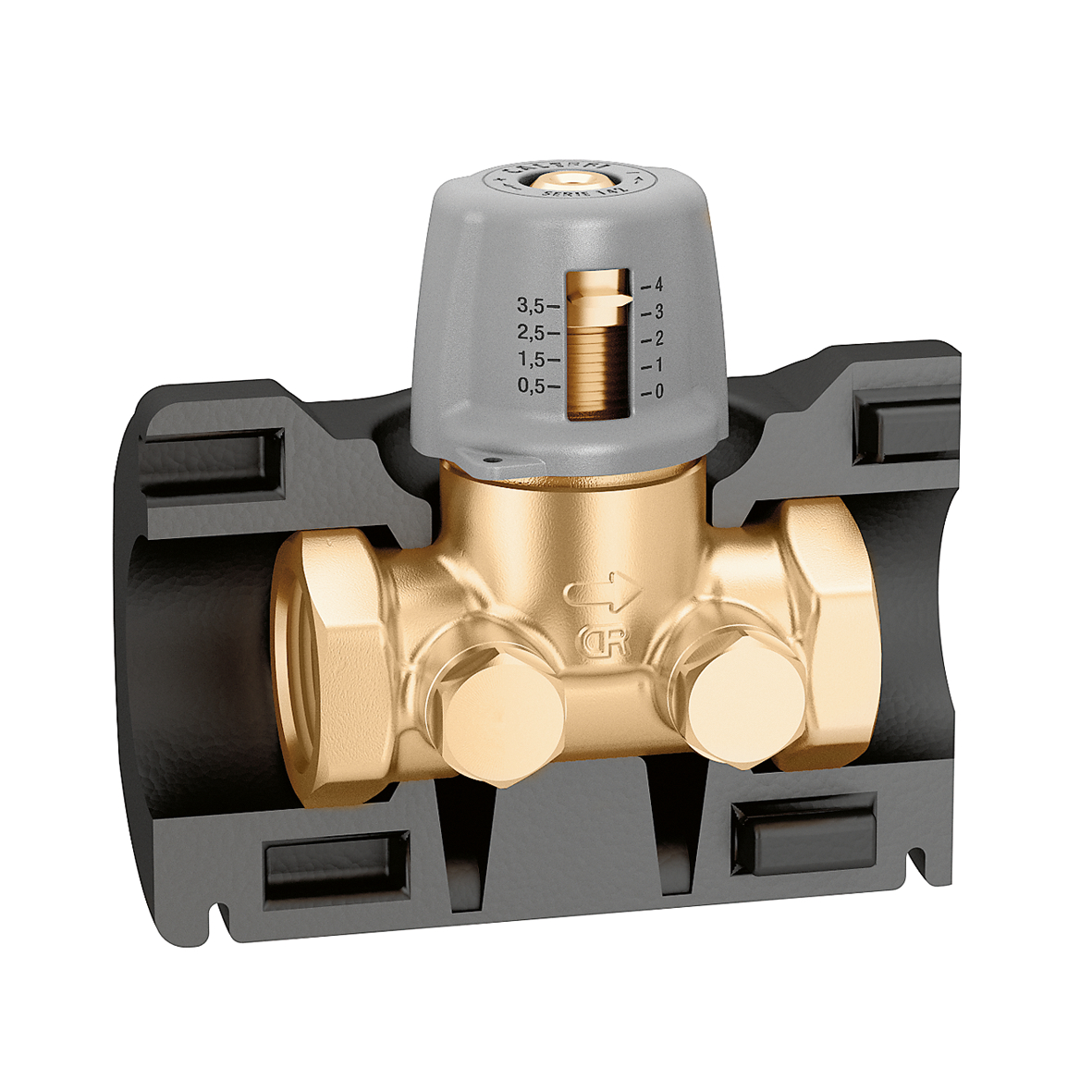

Uzavírací a předregulační ventil. Do DN 1".
S tlakovými zkušebními porty pro připojení kapilárního potrubí.
S izolací.
Technické údaje
Maximální pracovní tlak:
16 bar
Rozsah středních teplot:
-10–120 °C
Max. procento glykolu:
50 %
Médium:
voda, glykolové roztoky
Materiál:
mosaz odolná proti odzinkování DR
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | Poznámka | |
|---|---|---|---|
| 142140 | G 1/2" (ISO 228-1) F |
- | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Uzavírací a předregulační ventil. Do DN 1". S izolací.
S tlakovými zkušebními porty pro připojení kapilárního potrubí. Připojení: G 1/2" (ISO 228-1) F. Maximální pracovní tlak: 16 bar. Rozsah středních teplot: -10–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
601067be-fd86-4e9e-b51b-b43af1b64076
|
|||
| 142150 | G 3/4" (ISO 228-1) F |
- | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Uzavírací a předregulační ventil. Do DN 1". S izolací.
S tlakovými zkušebními porty pro připojení kapilárního potrubí. Připojení: G 3/4" (ISO 228-1) F. Maximální pracovní tlak: 16 bar. Rozsah středních teplot: -10–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
b9ebc7ec-e8c3-4fa0-9025-b26edfae0c13
|
|||
| 142160 | G 1" (ISO 228-1) F |
- | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Uzavírací a předregulační ventil. Do DN 1". S izolací.
S tlakovými zkušebními porty pro připojení kapilárního potrubí. Připojení: G 1" (ISO 228-1) F. Maximální pracovní tlak: 16 bar. Rozsah středních teplot: -10–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
9b4e235b-0d51-496d-b138-39400e971a8d
|
|||
| 142240 | G 1/2" (ISO 228-1) F |
Bez izolace | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Uzavírací a předregulační ventil. Do DN 1". S tlakovými zkušebními porty pro připojení kapilárního potrubí. Připojení: G 1/2" (ISO 228-1) F. Maximální pracovní tlak: 16 bar. Rozsah středních teplot: -10–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
7e501a34-be6d-43f5-90bc-883575411d1e
|
|||
| 142250 | G 3/4" (ISO 228-1) F |
Bez izolace | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Uzavírací a předregulační ventil. Do DN 1". S tlakovými zkušebními porty pro připojení kapilárního potrubí. Připojení: G 3/4" (ISO 228-1) F. Maximální pracovní tlak: 16 bar. Rozsah středních teplot: -10–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
46dbc2fe-430d-40eb-8f21-5e4a69d63ba9
|
|||
| 142260 | G 1" (ISO 228-1) F |
Bez izolace | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Uzavírací a předregulační ventil. Do DN 1". S tlakovými zkušebními porty pro připojení kapilárního potrubí. Připojení: G 1" (ISO 228-1) F. Maximální pracovní tlak: 16 bar. Rozsah středních teplot: -10–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
52b3ed7d-ba3f-4ea2-9861-78058cfbdc1a
|
|||
