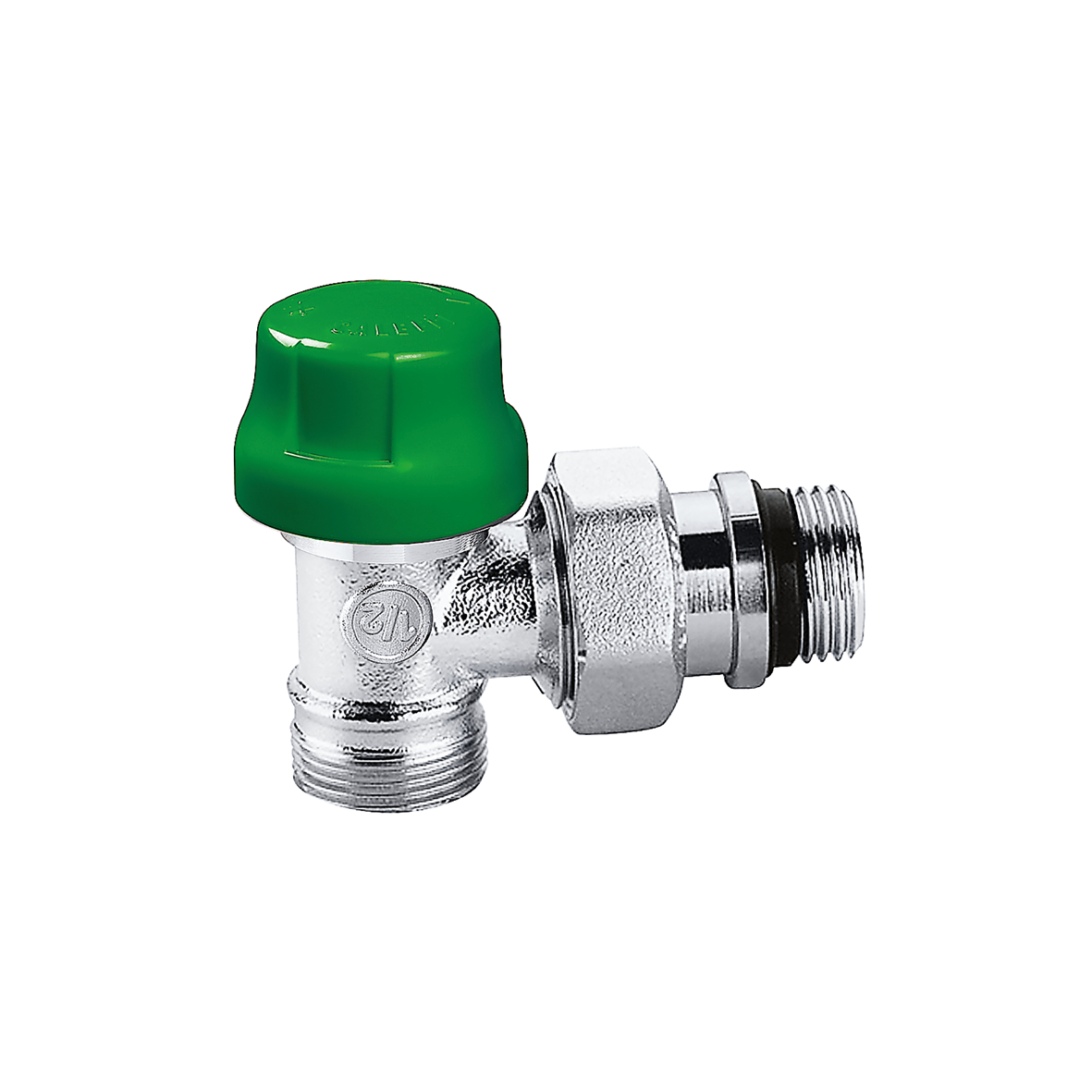

DYNAMICAL®, Termostatický radiátorový ventil rohový vhodný pro termostatické a elektronické hlavice a termoelektrické pohony.
Popis produktu
Termostatický radiátorový ventil rohový vhodný pro termostatické a elektronické hlavice a termoelektrické pohony.
Pro měděné, plastové a vícevrstvé potrubí.
PATENT
Technické údaje
Maximální pracovní tlak:
10 bar
Rozsah středních teplot:
5–95 °C
Povrchová úprava:
chrom
Materiál:
mosaz
pdf
Nákresy a specifikace
| Číslo dílu | Připojení radiátoru | Připojení potrubí | Rozsah regulace průtoku |
|---|---|---|---|
| 232302 | G 3/8" A (ISO 228-1) M přívod, úhlové připojení |
23 p. 1,5 koncový vývod, úhlové připojení |
20–120 l/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Termostatický radiátorový ventil rohový vhodný pro termostatické a elektronické hlavice a termoelektrické pohony. Pro měděné, plastové a vícevrstvé potrubí. Připojení radiátoru: G 3/8" A (ISO 228-1) M, přívod, úhlové připojení. Připojení potrubí: 23 p. 1,5, koncový vývod, úhlové připojení, Spojení pro armatury Caleffi. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–95 °C. Povrchová úprava: chrom. Rozsah regulace průtoku: 20–120 l/h. Materiál: mosaz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||
| 232402 | G 1/2" A (ISO 228-1) M přívod, úhlové připojení |
23 p. 1,5 koncový vývod, úhlové připojení |
20–120 l/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Termostatický radiátorový ventil rohový vhodný pro termostatické a elektronické hlavice a termoelektrické pohony. Pro měděné, plastové a vícevrstvé potrubí. Připojení radiátoru: G 1/2" A (ISO 228-1) M, přívod, úhlové připojení. Připojení potrubí: 23 p. 1,5, koncový vývod, úhlové připojení, Spojení pro armatury Caleffi. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–95 °C. Povrchová úprava: chrom. Rozsah regulace průtoku: 20–120 l/h. Materiál: mosaz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||
| 232412 | G 1/2" A (ISO 228-1) M přívod |
23 p. 1,5 koncový vývod |
10–80 l/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Termostatický radiátorový ventil rohový vhodný pro termostatické a elektronické hlavice a termoelektrické pohony. Pro měděné, plastové a vícevrstvé potrubí. Připojení radiátoru: G 1/2" A (ISO 228-1) M, přívod. Připojení potrubí: 23 p. 1,5, koncový vývod, Spojení pro armatury Caleffi. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–95 °C. Povrchová úprava: chrom. Rozsah regulace průtoku: 10–80 l/h. Materiál: mosaz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||
