BALLSTOP - Kulový ventil se zabudovanou zpětnou klapkou
Funkce a vlastnosti
Kulové ventily BALLSTOP se zabudovanou zpětnou klapkou kombinují funkci dvou zařízení v těle jednoho ventilu: kulový uzavírací ventil a klapka vložená do samotné koule uzavíracího ventilu. Tahle duální funkce umožňuje zrychlit instalaci daných zařízení a vzhledem ke své kompaktnosti zkracuje délku potrubí nutnou na instalaci. Ventily BALLSTOP jsou k dostání ve dvou verzích s rozdílným způsobem použití: varianta s černým platovým kroužkem na těle ventilu je určena pro vnitřní rozvody pitné vody, naproti čemuž je verze s červeným kroužkem určena pro otopné systémy. Jedná se o ideální ventil, u kterého dochází k nízkému zvýšení tlakové ztráty, avšak výrazně nalepšuje průtokové množství. Materiály použité k výrobě výrobků sérií 3230-332-333-334 splňují požadavky na použití pro pitnou vodu na základě certifikátů WRAS a ACS. Díky speciálnímu napojení funkčních mechanismů nejsou pohyblivé části ventilu citlivé na vliv drobných nečistot, či možných nánosů usazenin vytvořených v důsledku dlouhodobějšího manipulačního klidu ventilu. Okamžité uzavření ventilu a vodotěsnost těsnění je zaručena i při mírně navýšeném zpětném tlaku.
Princip funkce

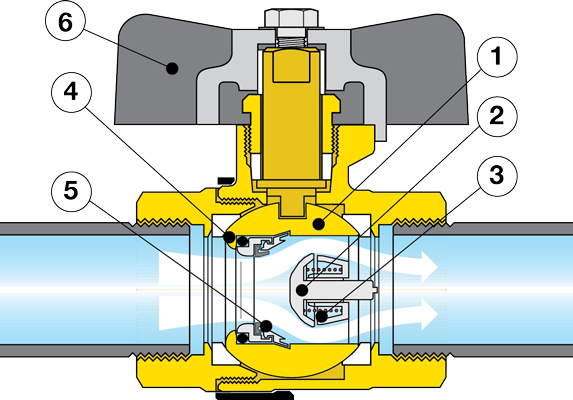

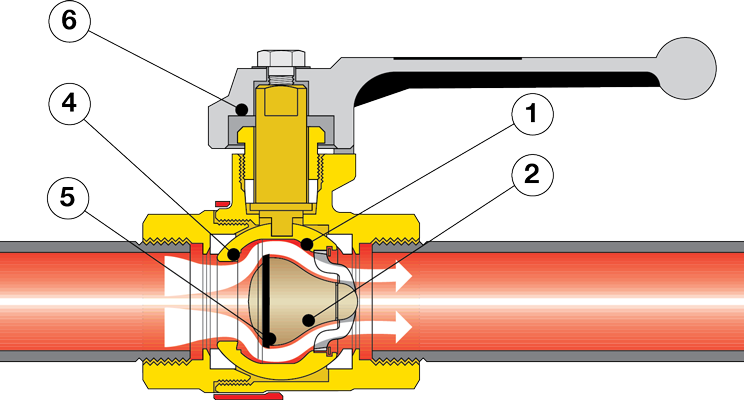

Kulový uzávěr (1) osazený rukojetí v podobě motýlku (6), či páky (v závislosti na rozměru ventilu), funguje jako klasické uzavírací zařízení. Za podmínek běžného průtoku média systémem je uzávěr klapky (2) tlačen proti uzavírací pružině (3) a takto je ventil otevřen a je jím umožněn průtok.
V případě, že tlak na výstupu z ventilu přesáhne tlak na vstupu do ventilu, dojde k zatlačení uzávěru opačným směrem, jeho dosednutí na sedlo kulového uzávěru a tak dojde k uzavření a zamezení zpětného toku média, aniž by byla nutná fyzická manipulace s ventilem.
Dále za bezprůtočného stavu dojde opět k uzavření klapky ve ventilu vlivem působení pružiny. Díky této pružině a působení tlaku na výstupu z ventilu je uzávěr zatlačen na specificky tvarované těsnění (v závislosti na variantě výrobku je umístěné na sedlo kulového uzávěru, nebo na klapkový uzávěr samotný).
Produktová řada
Séria 323 ... BALLSTOP - Kulový ventil ze zabudovanou zpětnou klapkou s motýlkem
Série 323 ... BALLSTOP - Kulový ventil ze zabudovanou zpětnou klapkou s pákou
Série 332 ... BALLSTOP - Kulový ventil ze zabudovanou zpětnou klapkou / M - F napojení, s motýlkem
Série 333 ... BALLSTOP - Kulový ventil ze zabudovanou zpětnou klapkou / F - matice napojení
Série 334 ... BALLSTOP - Kulový ventil ze zabudovanou zpětnou klapkou / M - matice napojení
Série 327 ... BALLSTOP - Kulový ventil ze zabudovanou zpětnou klapkou, pro otopné systémy, motýlková rukojeť
