CONTECA EASY, Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre.
Ürün Tanımı
Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre.

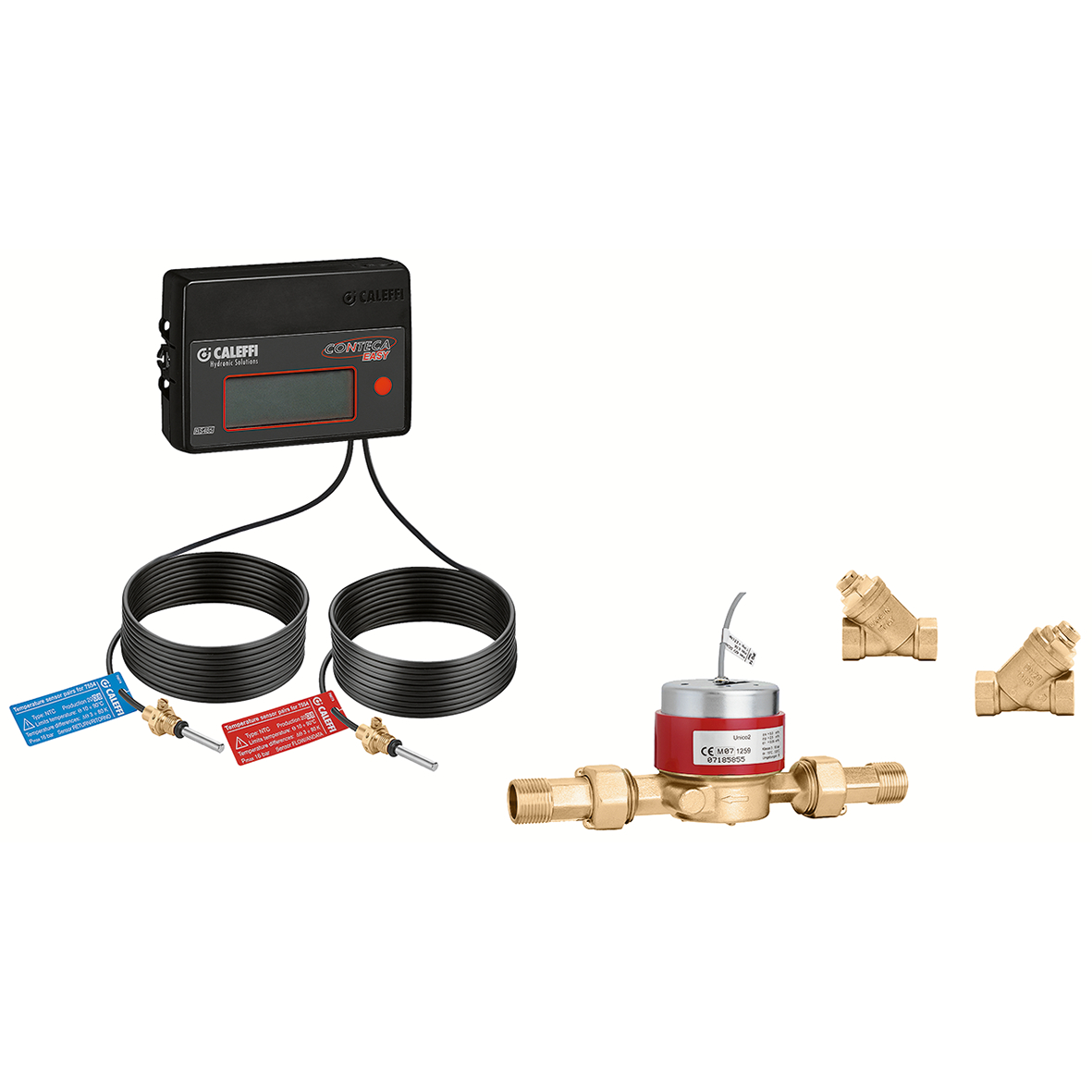

Ölçüm modülü aşağıdakilerle birlikte sevk edilir:- bir çift daldırma sıcaklık probu (L= 1,9 m);- bir çift Y cebi;- puls çıkışlı türbin hacim ölçer;- LCD ekranlı elektronik entegratör.
LCD ekran üzerinden yerel okuma/ BUS iletimi üzerinden merkezi okuma.
Akış cebinde bulunan tel filtre.
Teknik veriler
Ortam sıcaklığı:
2–90 °C
Elektrik Kaynağı:
24 V (AC)
Güç tüketimi:
1 W
Doğruluk sınıfı:
3
Sertifikasyonlar
Çizimler ve teknik özellikler
| Parça numarası | Bağlantılar | Daimi debi (Qp) | Minimum debi (Qi) |
|---|---|---|---|
| 750404 | G 1/2" A (ISO 228-1) M bağlantı elemanı |
1,5 m³/h | 30 l/h |
|
Ölçüm tipi
tek nozul
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre. Ölçüm modülü aşağıdakilerle birlikte sevk edilir:
- bir çift daldırma sıcaklık probu (L= 1,9 m);
- bir çift Y cebi;
- puls çıkışlı türbin hacim ölçer;
- LCD ekranlı elektronik entegratör. LCD ekran üzerinden yerel okuma/ BUS iletimi üzerinden merkezi okuma.
Akış cebinde bulunan tel filtre. Bağlantılar: G 1/2" A (ISO 228-1) M, bağlantı elemanı. Ortam sıcaklığı: 2–90 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 1 W. Doğruluk sınıfı: 3. Daimi debi (Qp): 1,5 m³/h. Minimum debi (Qi): 30 l/h. Ölçüm tipi: tek nozul.
SCIP code
ae8bda41-100f-473e-bb00-eed0672e8195
|
|||
| 750405 | G 3/4" A (ISO 228-1) M bağlantı elemanı |
2,5 m³/h | 50 l/h |
|
Ölçüm tipi
tek nozul
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre. Ölçüm modülü aşağıdakilerle birlikte sevk edilir:
- bir çift daldırma sıcaklık probu (L= 1,9 m);
- bir çift Y cebi;
- puls çıkışlı türbin hacim ölçer;
- LCD ekranlı elektronik entegratör. LCD ekran üzerinden yerel okuma/ BUS iletimi üzerinden merkezi okuma.
Akış cebinde bulunan tel filtre. Bağlantılar: G 3/4" A (ISO 228-1) M, bağlantı elemanı. Ortam sıcaklığı: 2–90 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 1 W. Doğruluk sınıfı: 3. Daimi debi (Qp): 2,5 m³/h. Minimum debi (Qi): 50 l/h. Ölçüm tipi: tek nozul.
SCIP code
e774d689-ffb5-429f-896b-6bd255ec45f4
|
|||
| 750406 | G 1" A (ISO 228-1) M bağlantı elemanı |
3,5 m³/h | 70 l/h |
|
Ölçüm tipi
çoklu nozul
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre. Ölçüm modülü aşağıdakilerle birlikte sevk edilir:
- bir çift daldırma sıcaklık probu (L= 1,9 m);
- bir çift Y cebi;
- puls çıkışlı türbin hacim ölçer;
- LCD ekranlı elektronik entegratör. LCD ekran üzerinden yerel okuma/ BUS iletimi üzerinden merkezi okuma.
Akış cebinde bulunan tel filtre. Bağlantılar: G 1" A (ISO 228-1) M, bağlantı elemanı. Ortam sıcaklığı: 2–90 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 1 W. Doğruluk sınıfı: 3. Daimi debi (Qp): 3,5 m³/h. Minimum debi (Qi): 70 l/h. Ölçüm tipi: çoklu nozul.
SCIP code
279c6a31-17a7-408d-8ddd-215a9d114aae
|
|||
| 750407 | G 1 1/4" A (ISO 228-1) M bağlantı elemanı |
6 m³/h | 120 l/h |
|
Ölçüm tipi
çoklu nozul
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre. Ölçüm modülü aşağıdakilerle birlikte sevk edilir:
- bir çift daldırma sıcaklık probu (L= 1,9 m);
- bir çift Y cebi;
- puls çıkışlı türbin hacim ölçer;
- LCD ekranlı elektronik entegratör. LCD ekran üzerinden yerel okuma/ BUS iletimi üzerinden merkezi okuma.
Akış cebinde bulunan tel filtre. Bağlantılar: G 1 1/4" A (ISO 228-1) M, bağlantı elemanı. Ortam sıcaklığı: 2–90 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 1 W. Doğruluk sınıfı: 3. Daimi debi (Qp): 6 m³/h. Minimum debi (Qi): 120 l/h. Ölçüm tipi: çoklu nozul.
SCIP code
0dfd96ea-3748-4a19-8202-9f70faa2cd84
|
|||
| 750408 | G 1 1/2" A (ISO 228-1) M |
10 m³/h | 200 l/h |
|
Ölçüm tipi
çoklu nozul
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre. Ölçüm modülü aşağıdakilerle birlikte sevk edilir:
- bir çift daldırma sıcaklık probu (L= 1,9 m);
- bir çift Y cebi;
- puls çıkışlı türbin hacim ölçer;
- LCD ekranlı elektronik entegratör. LCD ekran üzerinden yerel okuma/ BUS iletimi üzerinden merkezi okuma.
Akış cebinde bulunan tel filtre. Bağlantılar: G 1 1/2" A (ISO 228-1) M. Ortam sıcaklığı: 2–90 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 1 W. Doğruluk sınıfı: 3. Daimi debi (Qp): 10 m³/h. Minimum debi (Qi): 200 l/h. Ölçüm tipi: çoklu nozul.
SCIP code
6b0617e5-f153-44e9-9bf3-2deb08d90c34
|
|||
| 750409 | G 2" A (ISO 228-1) M |
15 m³/h | 300 l/h |
|
Ölçüm tipi
çoklu nozul
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Zon sistemleri ve merkezi ısıtma sistemleri için kalorimetre. Ölçüm modülü aşağıdakilerle birlikte sevk edilir:
- bir çift daldırma sıcaklık probu (L= 1,9 m);
- bir çift Y cebi;
- puls çıkışlı türbin hacim ölçer;
- LCD ekranlı elektronik entegratör. LCD ekran üzerinden yerel okuma/ BUS iletimi üzerinden merkezi okuma.
Akış cebinde bulunan tel filtre. Bağlantılar: G 2" A (ISO 228-1) M. Ortam sıcaklığı: 2–90 °C. Elektrik Kaynağı: 24 V (AC). Güç tüketimi: 1 W. Doğruluk sınıfı: 3. Daimi debi (Qp): 15 m³/h. Minimum debi (Qi): 300 l/h. Ölçüm tipi: çoklu nozul.
SCIP code
94a67ed3-6528-4fcc-9f03-fec8435d3355
|
|||
