PLURIMOD® CLIMA, Isıtma ve soğutma sistemleri için hidrolik modül.
Ürün Tanımı
Isıtma ve soğutma sistemleri için hidrolik modül.

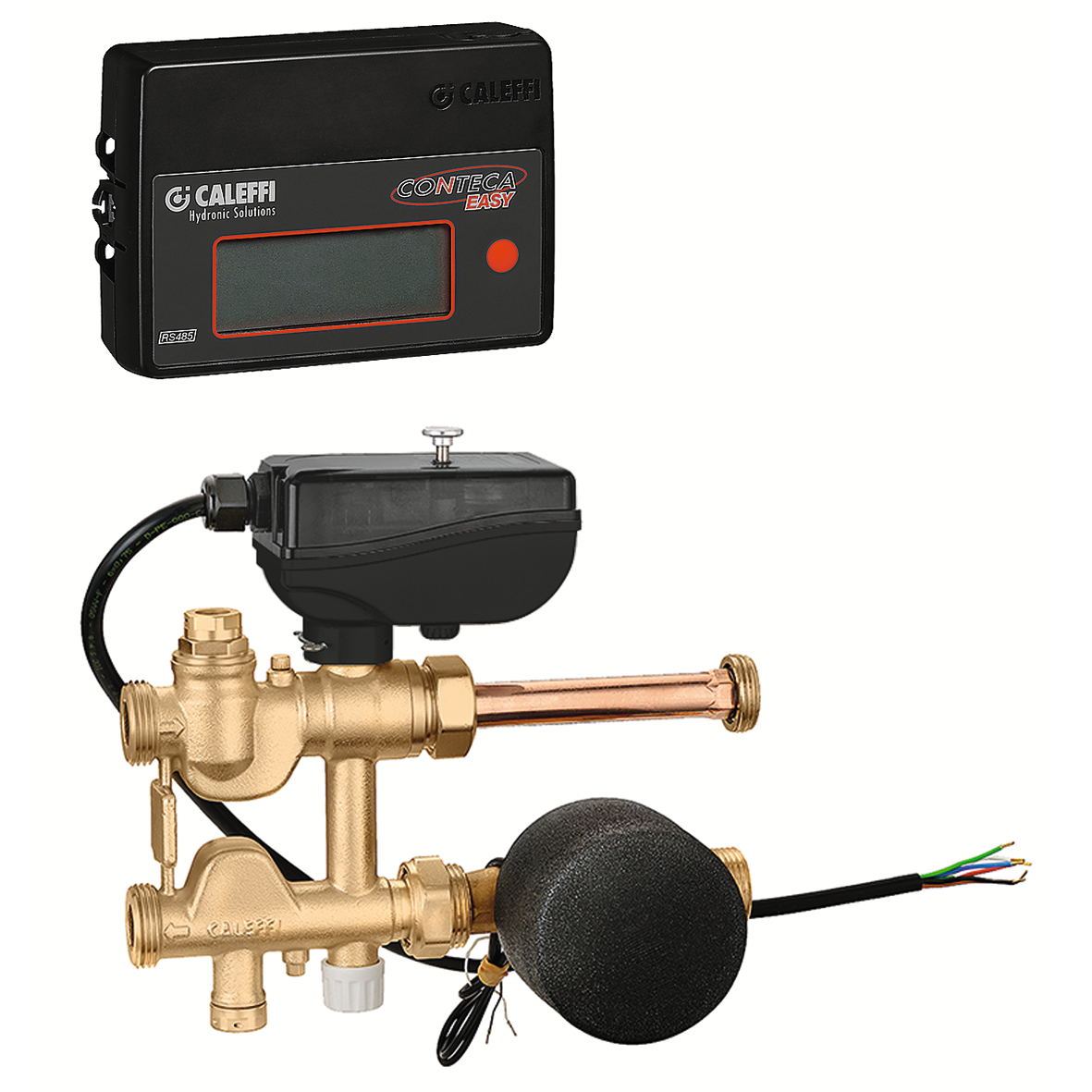

Aşağıdakilerle birlikte sevk edilir:- cepler, gözlemlenebilir akış cebi ve filtre ile tamamlanan bağımsız zon kontrol vanası;- 6450 serisi 230 V (AC) aktüatör;- AUTOFLOW® kod 700075 aracı;- CONTECA® 7504 serisi elektronik panel (elektrik beslemesi 24 V (AC), ilgili hacim ölçer ile, 3/4");- gerektiğinde üç yolludan iki yolluya geçiş için by-pass ayar çarkı;- O-ring contalı mikro hava tahliyesi;- C.H.'den giriş sağ tarafta ve çıkış sol tarafta sisteme doğru ise tersine çevrilebilir (ana giriş sol tarafta).
PLURIMOD® CLIMA için.
Kutu 700105'teki ilgili şablona veya plaka 700105 002 / 700105 003'e kurulum için.
Yalıtımlı, sadece hidrolik ünite (kesme vanaları dahil değildir).
Yatılımlı.
Teknik veriler
önerilen maksimum debi:
1400 l/h
Sertifikasyonlar
Çizimler ve teknik özellikler
| Parça numarası | |||
|---|---|---|---|
| 700115 | |||
|
2B çizimler
3B modeller
Açıklama metni
Isıtma ve soğutma sistemleri için hidrolik modül. Yatılımlı.
Aşağıdakilerle birlikte sevk edilir:
- cepler, gözlemlenebilir akış cebi ve filtre ile tamamlanan bağımsız zon kontrol vanası;
- 6450 serisi 230 V (AC) aktüatör;
- AUTOFLOW® kod 700075 aracı;
- CONTECA® 7504 serisi elektronik panel (elektrik beslemesi 24 V (AC), ilgili hacim ölçer ile, 3/4");
- gerektiğinde üç yolludan iki yolluya geçiş için by-pass ayar çarkı;
- O-ring contalı mikro hava tahliyesi;
- C.H.'den giriş sağ tarafta ve çıkış sol tarafta sisteme doğru ise tersine çevrilebilir (ana giriş sol tarafta). PLURIMOD® CLIMA için.
Kutu 700105'teki ilgili şablona veya plaka 700105 002 / 700105 003'e kurulum için.
Yalıtımlı, sadece hidrolik ünite (kesme vanaları dahil değildir). önerilen maksimum debi: 1400 l/h.
SCIP code
f7dd2acd-b590-4327-8232-63bb2fdfa2fd
|
|||
