Seri 7003

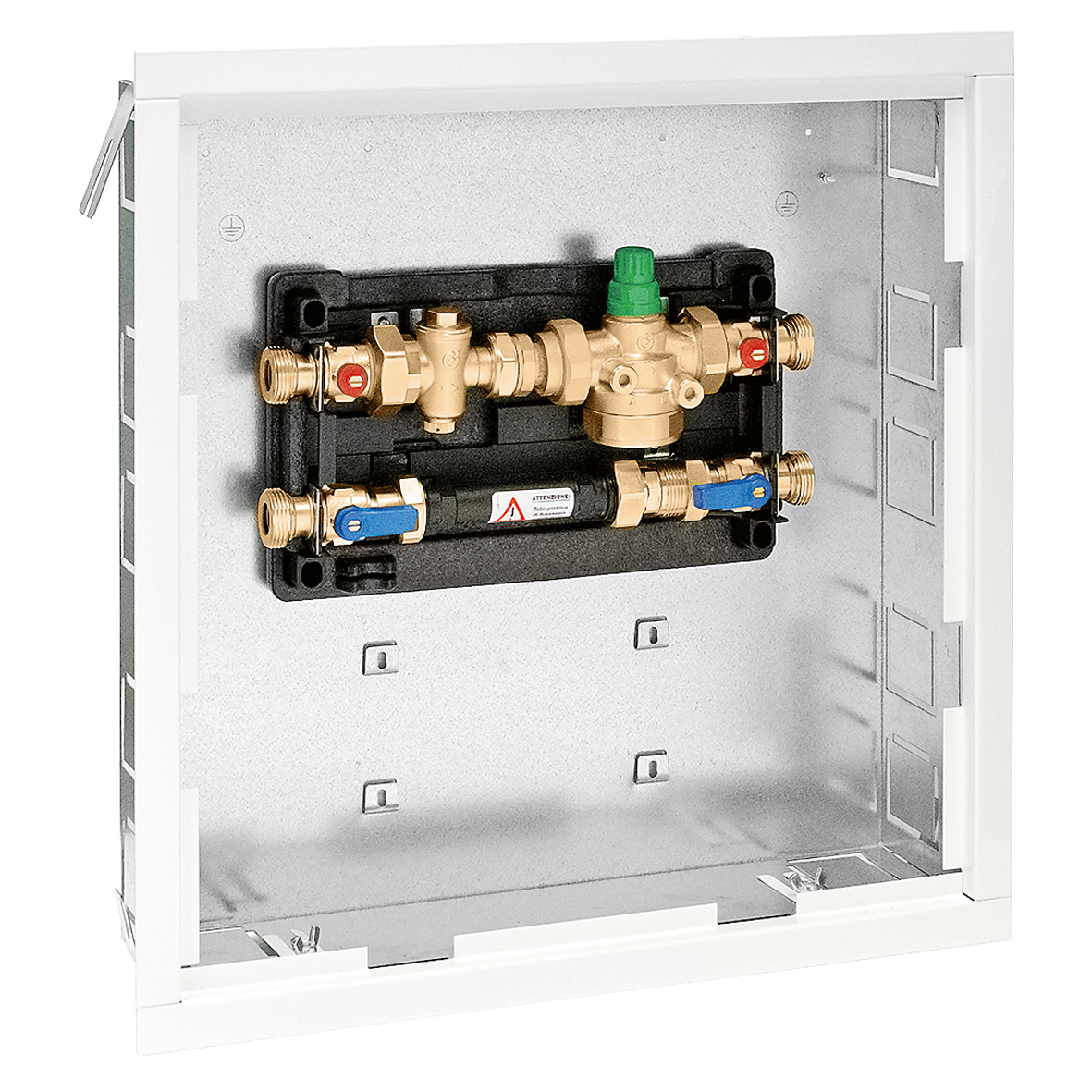

PLURIMOD® EASY ULTRA, İç mekanlarda kullanıma yönelik galvaniz tabanlı ve boyalı kapaklı sıva altı kutu.

Git
Yüksek çözünürlükte indir

Ürün Tanımı

İç mekanlarda kullanıma yönelik galvaniz tabanlı ve boyalı kapaklı sıva altı kutu.
Aşağıdakilerle birlikte sevk edilir:- 2 çift küresel vanalı zon ünitesi, 1" M;- termal yalıtımlı kompozit destek braketi;- PICV DN 25, maks. akış hızı 1,8 m3/h;- sistem temizliği için kompozit şablon;- prob tutuculu gözlemlenebilir filtre;- 7000 serisi kullanım suyu fonksiyonlarını konumlandırmak için 2 kılavuz.
Kod 750725, 750745 için.
Derinliği 130 ila 160 mm arasında ayarlanabilen bitirme çerçevesi ile donatılmıştır.
Dikey ve yatay kurulumlarda ve kutunun hem sol hem de sağ tarafında giriş ile kullanıma yöneliktir.
Yatılımlı.

Teknik veriler

Bitiş: Beyaz RAL 9010
Derinlik: 130–160 mm

Çizimler ve teknik özellikler

Parça numarası Bağlantılar Kullanım Boy
Genişlik
480 mm
debi ayar aralığı
180–1800 l/h
2B çizimler
İndir
İndir
3B modeller
Açıklama metni
İç mekanlarda kullanıma yönelik galvaniz tabanlı ve boyalı kapaklı sıva altı kutu. Yatılımlı. Aşağıdakilerle birlikte sevk edilir: - 2 çift küresel vanalı zon ünitesi, 1" M; - termal yalıtımlı kompozit destek braketi; - PICV DN 25, maks. akış hızı 1,8 m3/h; - sistem temizliği için kompozit şablon; - prob tutuculu gözlemlenebilir filtre; - 7000 serisi kullanım suyu fonksiyonlarını konumlandırmak için 2 kılavuz. Kod 750725, 750745 için. Derinliği 130 ila 160 mm arasında ayarlanabilen bitirme çerçevesi ile donatılmıştır. Dikey ve yatay kurulumlarda ve kutunun hem sol hem de sağ tarafında giriş ile kullanıma yöneliktir. Bağlantılar: G 1" A (ISO 228-1) M. Bitiş: Beyaz RAL 9010. Derinlik: 130–160 mm. Boy: 480 mm. Genişlik: 480 mm. debi ayar aralığı: 180–1800 l/h.
