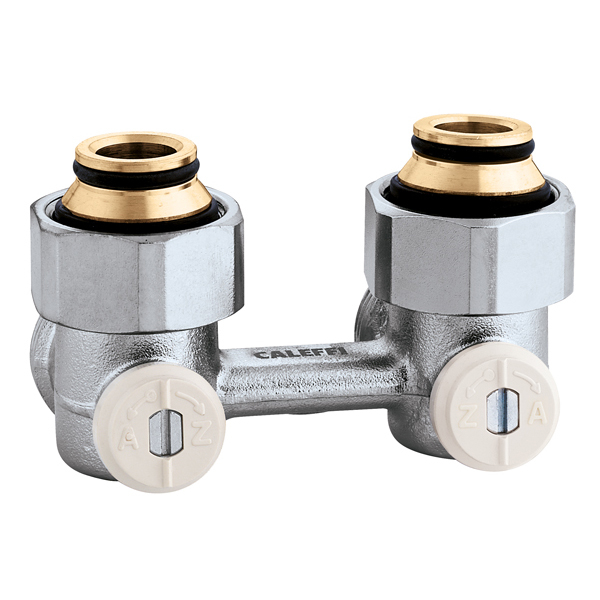

Entegre termostatik vana ünitesi bulunan panel radyatörler için vana.
Ürün Tanımı
Entegre termostatik vana ünitesi bulunan panel radyatörler için vana.
Teknik veriler
Maksimum çalışma basıncı:
10 bar
Ortam sıcaklığı:
5–100 °C
Çizimler ve teknik özellikler
| Parça numarası | Boru bağlantısı | Radyatör bağlantısı | |
|---|---|---|---|
| 301150 | G 3/4" (ISO 228-1) D giriş |
G 3/4" (ISO 228-1) D çıkış ucu |
|
|
3B modeller
Açıklama metni
Entegre termostatik vana ünitesi bulunan panel radyatörler için vana. Boru bağlantısı: G 3/4" (ISO 228-1) D, giriş, caleffi bağlantısı için rakor. Radyatör bağlantısı: G 3/4" (ISO 228-1) D, çıkış ucu. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: 5–100 °C.
SCIP code
30d97e7a-8229-4d80-a348-382a11d21aec
|
|||
