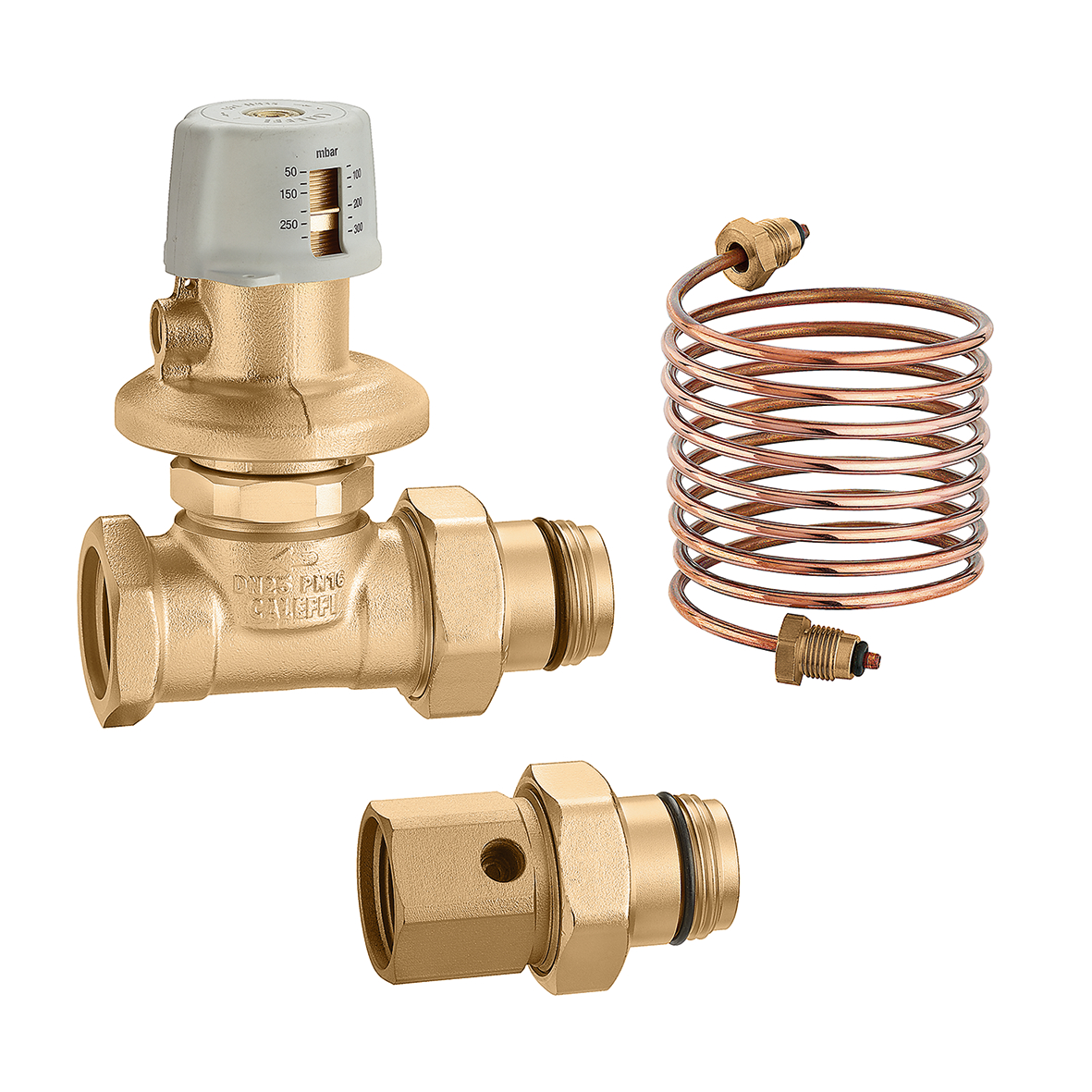

671, 662 ve 664 serisi 1” dağıtım manifoldları için fark basınç kontrol vanası.
Ürün Tanımı
671, 662 ve 664 serisi 1” dağıtım manifoldları için fark basınç kontrol vanası.
Teknik veriler
Orta:
su, glikol çözeltisi
Maksimum glikol yüzdesi:
50 %
Kapiler uzunluk:
1,5 m
Ortam sıcaklık aralığı - not:
senza ghiaccio
Ortam sıcaklığı:
-10–120 °C
Maksimum çalışma basıncı:
16 bar
pdf
Çizimler ve teknik özellikler
| Parça numarası | Bağlantılar 1 | Bağlantılar 2 | fark basınç ayar aralığı |
|---|---|---|---|
| 140300 | G 1" A (ISO 228-1) E giriş |
G 1" (ISO 228-1) D çıkış ucu |
50–300 mbar |
|
2B çizimler
3B modeller
igs
Bu dosyayı paylaş
Bu dosyayı indir
stp
Bu dosyayı paylaş
Bu dosyayı indir
Açıklama metni
CALEFFI, 140300.
671, 662 ve 664 serisi 1” dağıtım manifoldları için fark basınç kontrol vanası. Bağlantılar 1: G 1" A (ISO 228-1) E, giriş. Bağlantılar 2: G 1" (ISO 228-1) D, çıkış ucu. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: -10–120 °C (senza ghiaccio). fark basınç ayar aralığı: 50–300 mbar. Kapiler uzunluk: 1,5 m. Maksimum glikol yüzdesi: 50 %. Orta: su, glikol çözeltisi.
SCIP code
e19758be-d22e-4f80-a844-5b1dddddcd3e
|
|||
dwg
dxf
