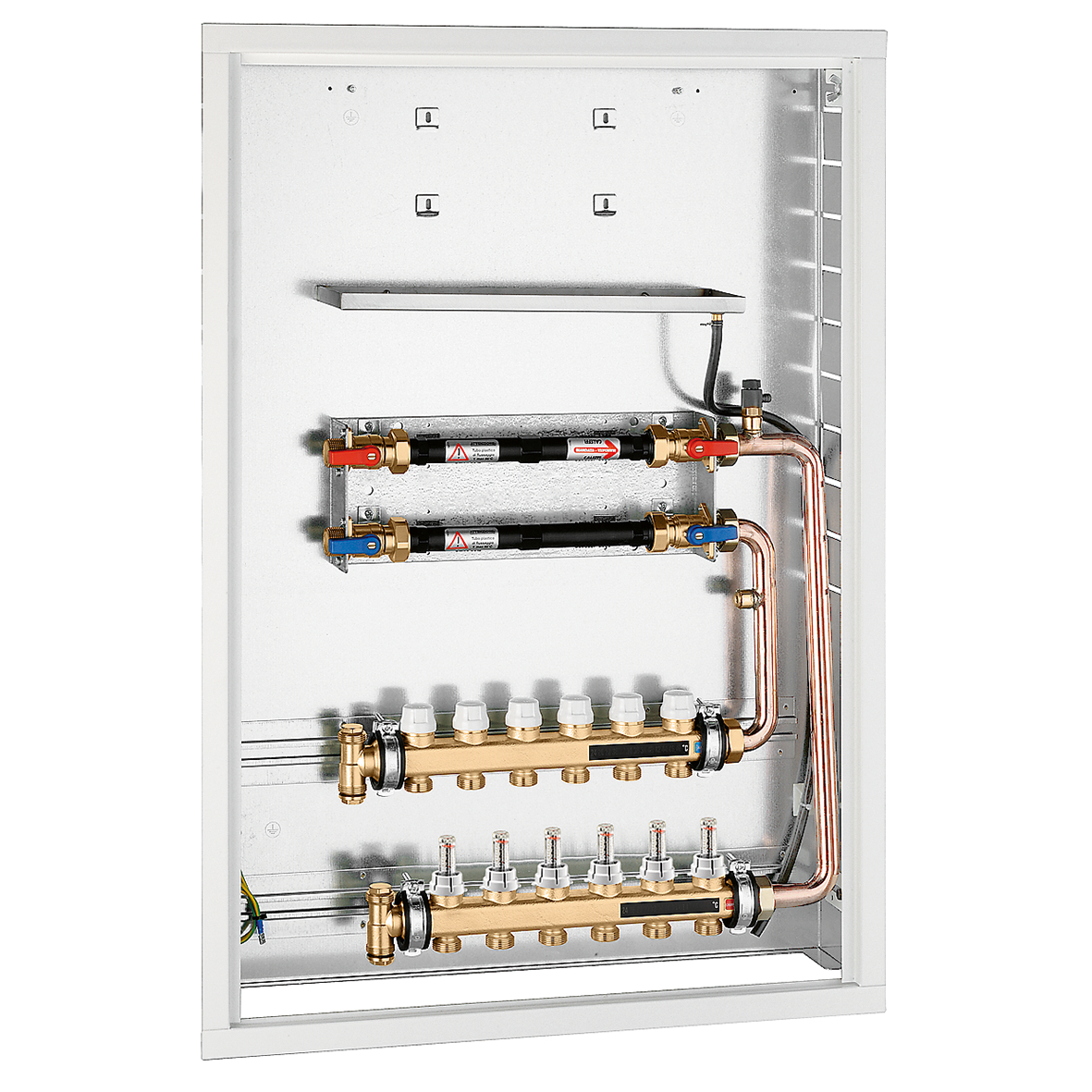

Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme.
Opis proizvoda
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme.
Tehnički podaci
Width:
600 mm
Height:
866 mm
Depth:
140–180 mm
Finish:
white RAL 9010
Medium temperature range:
5–90 °C
Preuzimanje
pdf
Crteži i specifikacije
| Broj dela | Priključak | Odvodni priključak | Upotreba | Actions |
|---|---|---|---|---|
| 70006B | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 2 odvoda |
700015, 700016 | |
|
3D modeli
Tekst tendera
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme. Priključak: G 3/4" A (ISO 228-1) M. odvodni priključak: G 3/4" A (ISO 228-1) M, 2 odvoda. Srednji raspon temperature: 5–90 °C. Površina: bela RAL 9010. Dubina: 140–180 mm. Visina: 866 mm. Širina: 600 mm.
SCIP code
b0d77120-803d-45b7-9b9c-93f47f25fafc
|
||||
| 70006C | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 3 odvoda |
700015, 700016 | |
|
3D modeli
Tekst tendera
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme. Priključak: G 3/4" A (ISO 228-1) M. odvodni priključak: G 3/4" A (ISO 228-1) M, 3 odvoda. Srednji raspon temperature: 5–90 °C. Površina: bela RAL 9010. Dubina: 140–180 mm. Visina: 866 mm. Širina: 600 mm.
SCIP code
e6ea2fd1-1dda-4b31-833a-f4fe88841206
|
||||
| 70006D | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 4 odvoda |
700015, 700016 | |
|
3D modeli
Tekst tendera
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme. Priključak: G 3/4" A (ISO 228-1) M. odvodni priključak: G 3/4" A (ISO 228-1) M, 4 odvoda. Srednji raspon temperature: 5–90 °C. Površina: bela RAL 9010. Dubina: 140–180 mm. Visina: 866 mm. Širina: 600 mm.
SCIP code
29a05680-23a7-4e7a-b16e-88ff8e10e1b1
|
||||
| 70006E | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 5 odvoda |
700015, 700016 | |
|
2D crteži
dwg
Podijeli ovaj fajl
Preuzmi ovaj fajl
dxf
Podijeli ovaj fajl
Preuzmi ovaj fajl
3D modeli
Tekst tendera
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme. Priključak: G 3/4" A (ISO 228-1) M. odvodni priključak: G 3/4" A (ISO 228-1) M, 5 odvoda. Srednji raspon temperature: 5–90 °C. Površina: bela RAL 9010. Dubina: 140–180 mm. Visina: 866 mm. Širina: 600 mm.
SCIP code
d1b1e99a-d10b-4307-8fc0-0d745a41b2bd
|
||||
| 70006F | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 6 odvoda |
700015, 700016 | |
|
3D modeli
Tekst tendera
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme. Priključak: G 3/4" A (ISO 228-1) M. odvodni priključak: G 3/4" A (ISO 228-1) M, 6 odvoda. Srednji raspon temperature: 5–90 °C. Površina: bela RAL 9010. Dubina: 140–180 mm. Visina: 866 mm. Širina: 600 mm.
SCIP code
001835cd-efac-4f57-a043-d9144e4ee8e1
|
||||
| 70006G | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 7 odvoda |
700015, 700016 | |
|
3D modeli
Tekst tendera
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme. Priključak: G 3/4" A (ISO 228-1) M. odvodni priključak: G 3/4" A (ISO 228-1) M, 7 odvoda. Srednji raspon temperature: 5–90 °C. Površina: bela RAL 9010. Dubina: 140–180 mm. Visina: 866 mm. Širina: 600 mm.
SCIP code
406beaa7-ba56-4ebc-9f1d-452ccbf2b1b2
|
||||
| 70006H | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 8 odvoda |
700015, 700016 | |
|
3D modeli
Tekst tendera
Uvučena kutija za PLURIMOD sa distributivnim razvodnikom za zračeće panelne sisteme. Priključak: G 3/4" A (ISO 228-1) M. odvodni priključak: G 3/4" A (ISO 228-1) M, 8 odvoda. Srednji raspon temperature: 5–90 °C. Površina: bela RAL 9010. Dubina: 140–180 mm. Visina: 866 mm. Širina: 600 mm.
SCIP code
3e3b3370-9d40-4b53-bce3-9b77a975dc0e
|
||||
dwg
dxf
DWS
